野外作业便携通讯电台防护外壳结构

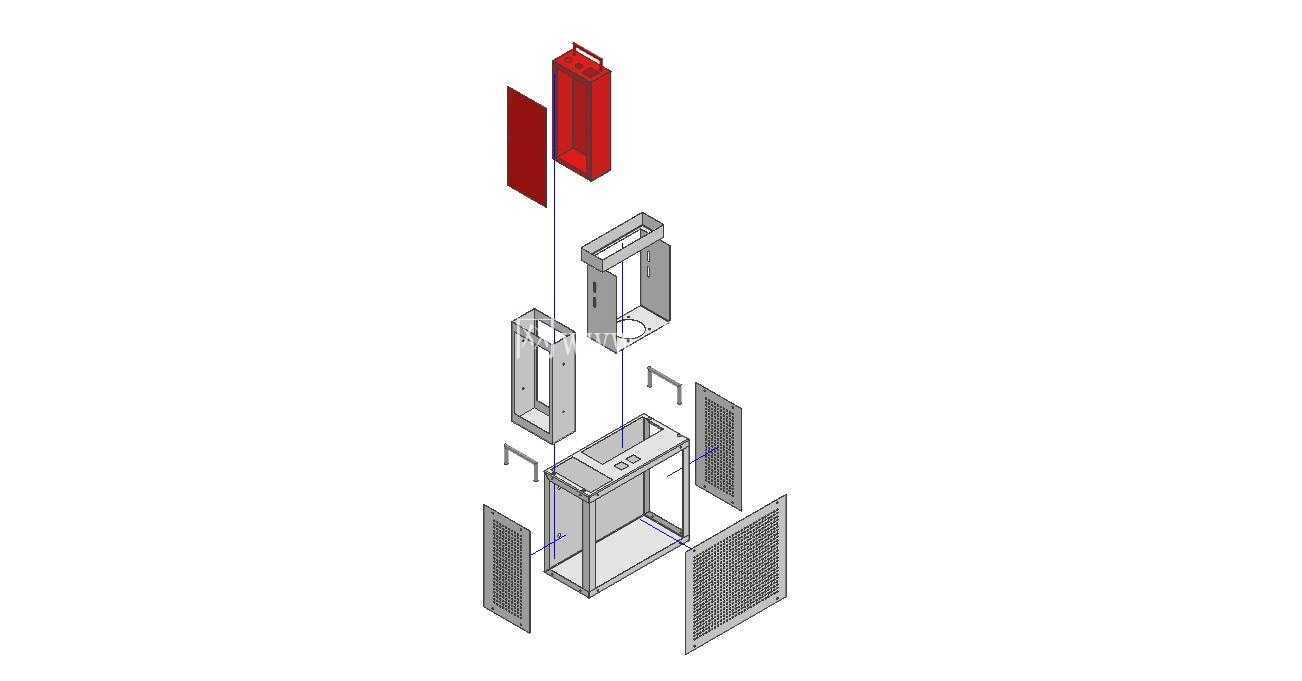

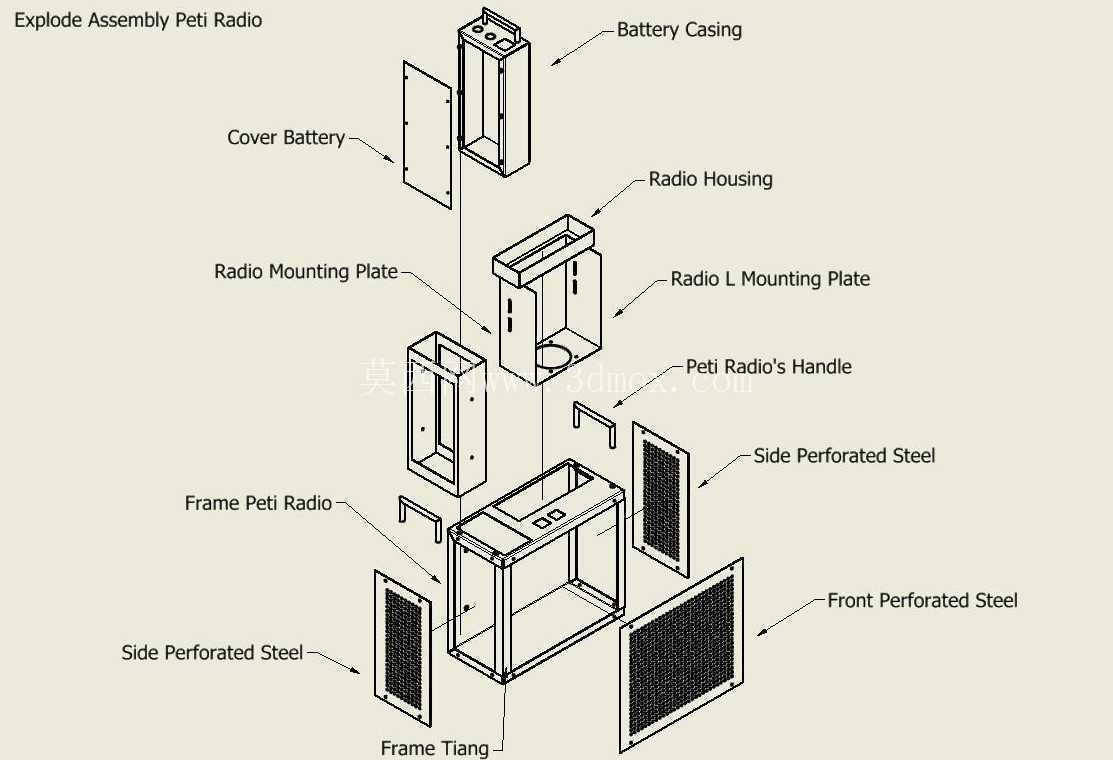

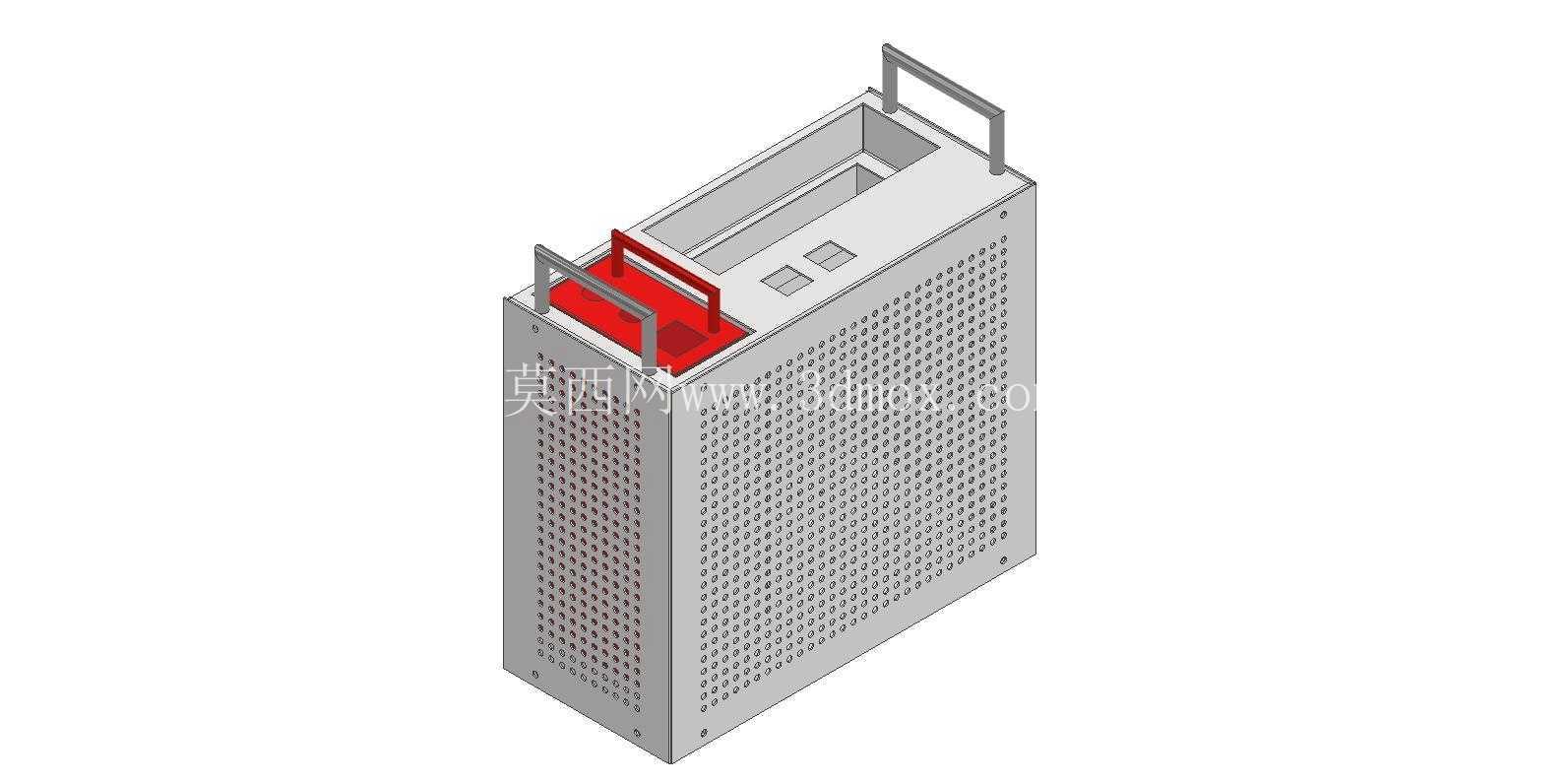

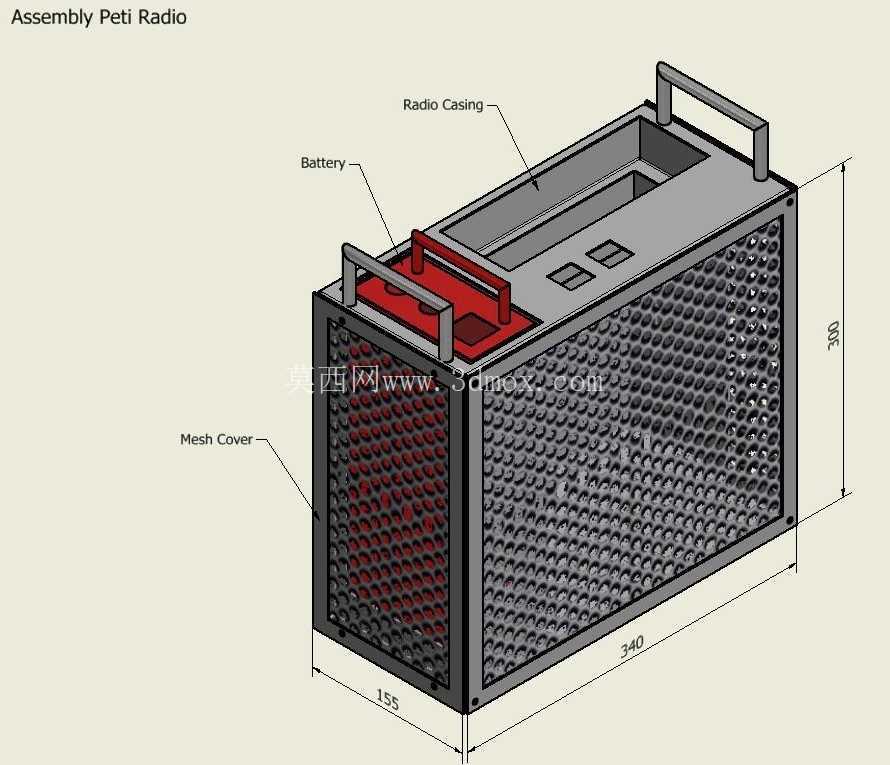

　　壳体的主体框架采用折弯钣金拼接结构，各拼接边预留定位止口，装配时可通过止口快速定位各板件位置，降低现场组装的对位难度，所有外露的拼接边均做压边处理，避免钣金锐边划伤操作人员，也能减少壳体拼接处的缝隙，提升户外使用时的防尘防泼溅能力。壳体两侧设计有可快拆的多孔防护面板，面板上的密集冲孔既可以保证设备内部工作时的自然通风散热，避免长时间大功率通讯导致的内部积热，也能阻挡野外环境中的砂砾、枯枝等异物进入壳体内部，同时多孔结构相比整板结构能有效降低整体自重，提升长时间携行的便利性。这款防护壳体针对野外无依托作业场景下的通讯设备使用需求设计，核心解决户外复杂工况下电台设备的磕碰防护、模块分隔安装、便携携行三大核心问题，适配野外勘探、应急通讯、户外作业班组的移动通讯使用场景。整体结构采用分层隔舱式布局，将设备内部空间划分为独立的电池安置区、电台主机安装区、接口拓展区三个功能模块，不同舱室之间通过钣金折弯形成的立板做物理分隔，避免不同模块之间的线缆干涉，同时也能在设备受到侧向冲击时，通过立板的结构形变吸收部分冲击能量，保护核心通讯模块不受损坏。

　　壳体顶部设计有独立的电池仓结构，电池仓与主机舱之间设置有走线槽，供电线缆可通过隐藏式走线槽连接主机，避免线缆外露被勾扯导致的供电中断，电池仓采用抽拉式安装结构，仅需松开单颗紧固件即可完成电池的更换操作，适配野外无电源场景下的快速换电需求。壳体的安装边界充分考虑手持携行与背包挂载的双重需求，整体外形轮廓做圆角过渡处理，没有外凸的尖锐结构，可直接放入户外作业背包的侧袋中，壳体背部预留有挂载挂点，可通过快挂扣连接作业装具，实现解放双手的携行需求。内部安装位预留有通用的安装孔位，可适配不同尺寸的通讯电台主机，安装孔位周边做压铆螺母加固，避免多次拆装后出现孔位滑牙的问题。

　　壳体的开合结构采用侧边卡扣配合单颗紧固件锁紧的方式，相比全螺丝锁紧的结构，在野外作业时无需借助额外工具即可快速打开壳体，完成内部模块的检查与调试，紧固件采用标准通用规格，即便出现遗失也可在常规五金配件中快速找到替换件。考虑到野外使用时可能出现的摔落工况，壳体的八个边角位置均做了加强折弯处理，摔落时边角位置首先接触受力，通过折弯结构的形变吸收冲击能量，避免冲击力直接传递到内部安装的通讯模块上，同时边角加强结构也能提升整体壳体的结构刚性，减少长时间使用后的壳体变形问题。

　　壳体内部的隔舱立板上预留有多个扎带固定孔，可通过尼龙扎带整理内部的连接线缆，避免设备移动过程中线缆晃动导致的接口松脱，不同舱室之间的过线孔做卷边处理，避免线缆被钣金锐边割破绝缘层导致的短路问题。前面板位置预留有通讯接口、调节旋钮的对位开孔，开孔位置根据常用电台的操作习惯排布，操作人员无需打开壳体即可完成频率调节、接口连接等常规操作，开孔周边贴装有缓冲泡棉，在安装面板后可填补面板与壳体之间的缝隙，提升户外雨天使用时的防泼溅能力。整体结构在设计时充分平衡了结构强度与自重的关系，在满足1.2米高度自由跌落无结构损坏的强度要求下，尽可能减少不必要的冗余结构，降低整体重量，适配野外长时间徒步作业的携行需求，所有板件均采用常规钣金工艺即可加工成型，无需特殊开模，小批量制作时成本可控，也方便作业人员根据自身使用需求对局部结构做微调修改。
