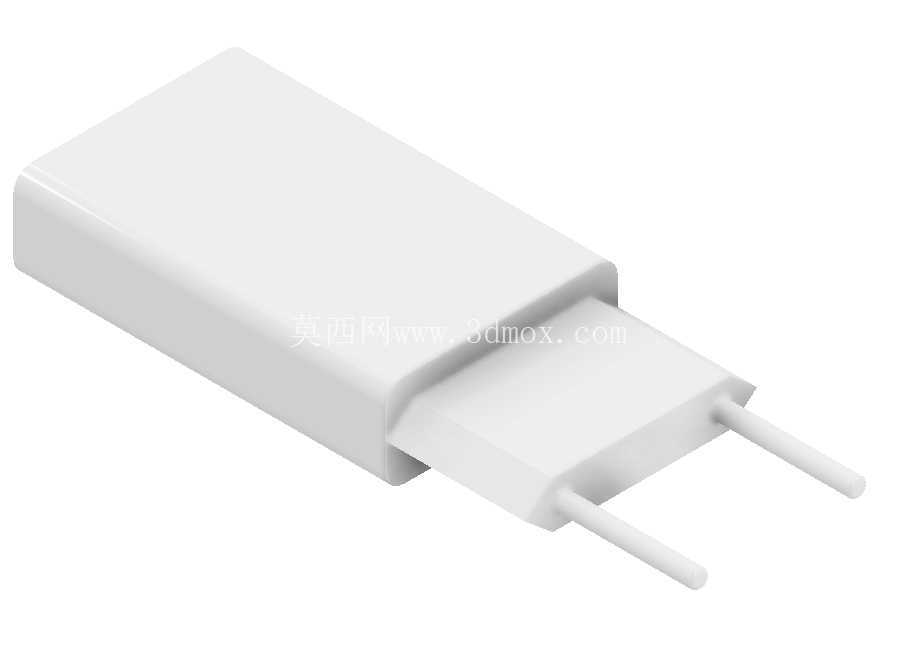

两脚插墙式电源充电器结构设计

　　日常接触的插墙式两脚充电器，是消费电子供电链路里最常见的末端转换部件，这类结构的设计需要同时兼顾电气安全、插拔手感、内部器件排布与墙面安装的适配性，不能只做外观曲面的堆砌。从结构布局来看，插脚部分采用国标两扁插的固定伸出式设计，插脚的中心距、伸出长度、金属片厚度都严格匹配民用墙面插座的尺寸边界，插脚根部与壳体衔接处做了限位凸台，避免插拔过程中插脚受力歪斜导致内部焊点脱开，同时凸台也能填补插脚与插座面板之间的缝隙，减少插拔时的晃动量。壳体采用上下扣合的分体式结构，分型面设置在壳体侧面的棱线位置，既可以隐藏合模线提升外观整体性，也能让上下壳的扣合位避开内部高压区域，防止装配错位带来的电气间隙不足问题。

　　壳体的圆角过渡并非单纯为了美观，插墙使用时充电器会突出墙面一定距离，大圆角设计能避免日常走动磕碰时的锐角划伤，同时也能减少壳体应力集中，降低跌落时边角开裂的概率。内部腔体的排布需要将高压整流部分、变压部分、低压输出部分做物理隔离，腔体内部设置的筋位既可以固定PCB板，也能作为隔离挡墙分隔高低压区域，满足安规要求的爬电距离。插脚与内部PCB的连接采用铆接加焊的双重固定方式，应对日常插拔过程中反复施加的侧向力，避免长期使用后出现接触不良的问题。

　　这类充电器的实际应用场景覆盖手机、小型数码外设、低功率智能家居设备的交流转直流供电，设计时需要控制整体的突出厚度，避免插在墙面插座上遮挡相邻的插座插孔，因此壳体的宽度、厚度尺寸都经过反复校核，在容纳下所有电气元件的前提下尽可能压缩体积。壳体表面采用哑光磨砂质感处理，既可以减少日常使用中的指纹残留与划痕，也能提升插拔时的手部摩擦力，方便用户施力拔出。插脚的金属部分采用镀镍处理，提升抗氧化能力与导电性能，长期插拔也不会出现锈迹导致接触电阻增大。在结构设计阶段，还需要考虑不同墙面插座的安装公差，部分老旧插座的插套位置存在偏移，因此插脚根部预留了微小的浮动余量，适配一定范围内的插座位置偏差，避免插脚无法完全插入导致的接触不良。

　　壳体的卡扣设计采用多点均匀分布，上下壳装配后缝隙均匀，没有明显的段差，同时卡扣的扣合量经过计算，既可以保证日常使用中不会意外开裂，也能在售后维修时方便拆解而不损坏壳体。输出端的线缆引出位置做了应力释放的锥面过渡，避免线缆反复弯折时根部线芯断裂，提升长期使用的可靠性。这类看似简单的供电配件，每一处结构细节都对应实际使用中的痛点，从插拔力的控制到内部器件的排布，从安装边界的适配到长期使用的耐久性，都需要结合实际使用场景做反复的结构优化，才能满足日常高频使用的需求。
