压铸模具用直角角度支撑固定构件

在压铸模具的模架配套结构里，这类直角角度支撑构件是承担侧向载荷、保证立板与安装基面垂直度的核心小件，日常应用场景覆盖各类中小型铝合金、锌合金压铸模具的侧向承力部位，也可移植到自动化线体的工位挡板、检测工装的直角定位结构中，并非只能局限在模具领域使用。从实际功能来看，这个支撑件的核心作用是抵消立板受到的侧向推力，避免垂直安装的板件在长期受交变载荷后出现倾斜变形，很多压铸生产现场出现的飞边增厚、抽芯错位问题，追根溯源往往就是配套的角度支撑刚性不足，在开合模的反复冲击下产生了塑性形变，最终导致模具配合间隙超差。

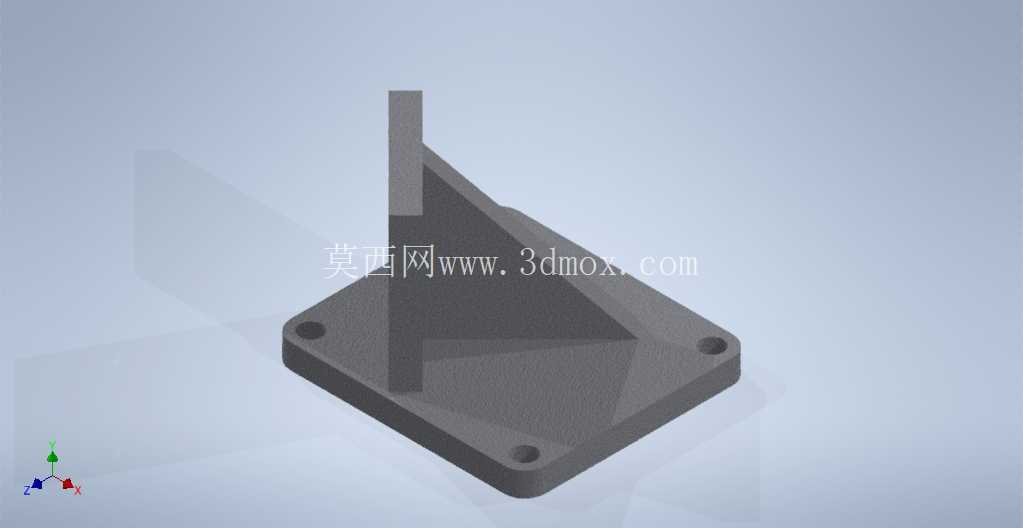

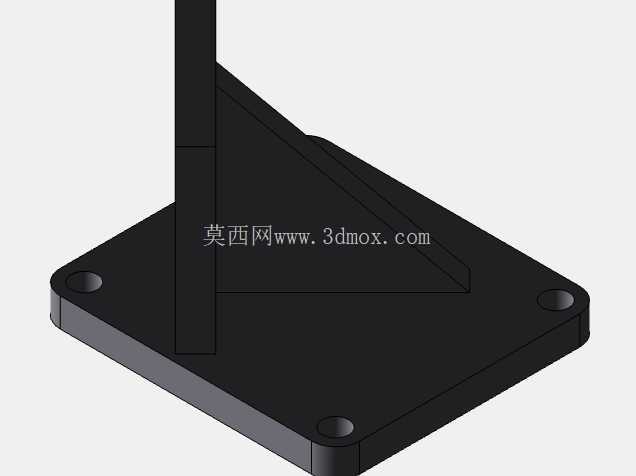

设计思路上没有采用多余的花哨结构，整体走的是高刚性、易加工的路线：底部是带三个安装沉孔的方形安装法兰，三个孔位呈三角分布，相比对称四孔设计，既能减少安装时的孔位对齐工作量，也能在不降低安装稳定性的前提下缩减法兰整体尺寸，给周边的管路、冷却水路留出足够的排布空间；垂直立板与底部法兰之间设置了整面的三角形加强筋，筋板从立板顶端一直延伸到法兰边缘，没有做多余的减重镂空，毕竟这类支撑件的核心诉求是刚性，而非轻量化，整面筋的结构可以把立板受到的侧向力均匀分散到整个法兰安装面，避免应力集中在筋板与立板的连接根部。

从安装边界来看，底部法兰的厚度控制在常规模具配件的通用尺寸区间，沉孔的深度刚好适配常用的内六角圆柱头螺钉，安装后螺钉头不会突出法兰平面，不会和模具的其他滑动部件产生运动干涉；垂直立板的厚度经过载荷校核，能够承受常规中小型压铸机开合模过程中产生的侧向冲击力，立板的安装面与法兰底面的垂直度公差控制在0.02mm以内，安装后不需要额外配磨就能满足模具的装配精度要求，能大幅减少现场装配的配作工作量。

很多刚入行的结构设计人员在做这类支撑件时，容易犯的错误是盲目缩减筋板厚度，或者在筋板上开减重孔，实际在压铸生产的高频冲击工况下，这类减配设计往往用不到几个月就会出现筋板根部开裂的问题，这个构件的筋板与立板、法兰的连接处都做了合适的圆角过渡，避免热处理和加工过程中出现应力集中，同时圆角的大小也控制在合理范围，不会因为圆角过大导致安装时和其他零件产生干涉。另外，构件的所有棱边都做了小倒角处理，一方面是避免装配时划伤操作人员，另一方面也能减少淬火处理时的棱边脆裂问题，延长零件的实际使用寿命。

在实际选型替换时，只要安装法兰的孔位间距、立板高度与现场需求匹配，这类支撑件也可以用在工装夹具的直角定位、设备机架的侧向加强等场景，不需要局限在压铸模具的配套范畴，其结构的通用性很强，所有尺寸都符合机械设计的通用公差标准，不需要开特殊定制的刀具就能完成加工，加工成本控制在很低的区间，适合批量配套使用。
