弧形带槽双孔安装连接固定支座结构

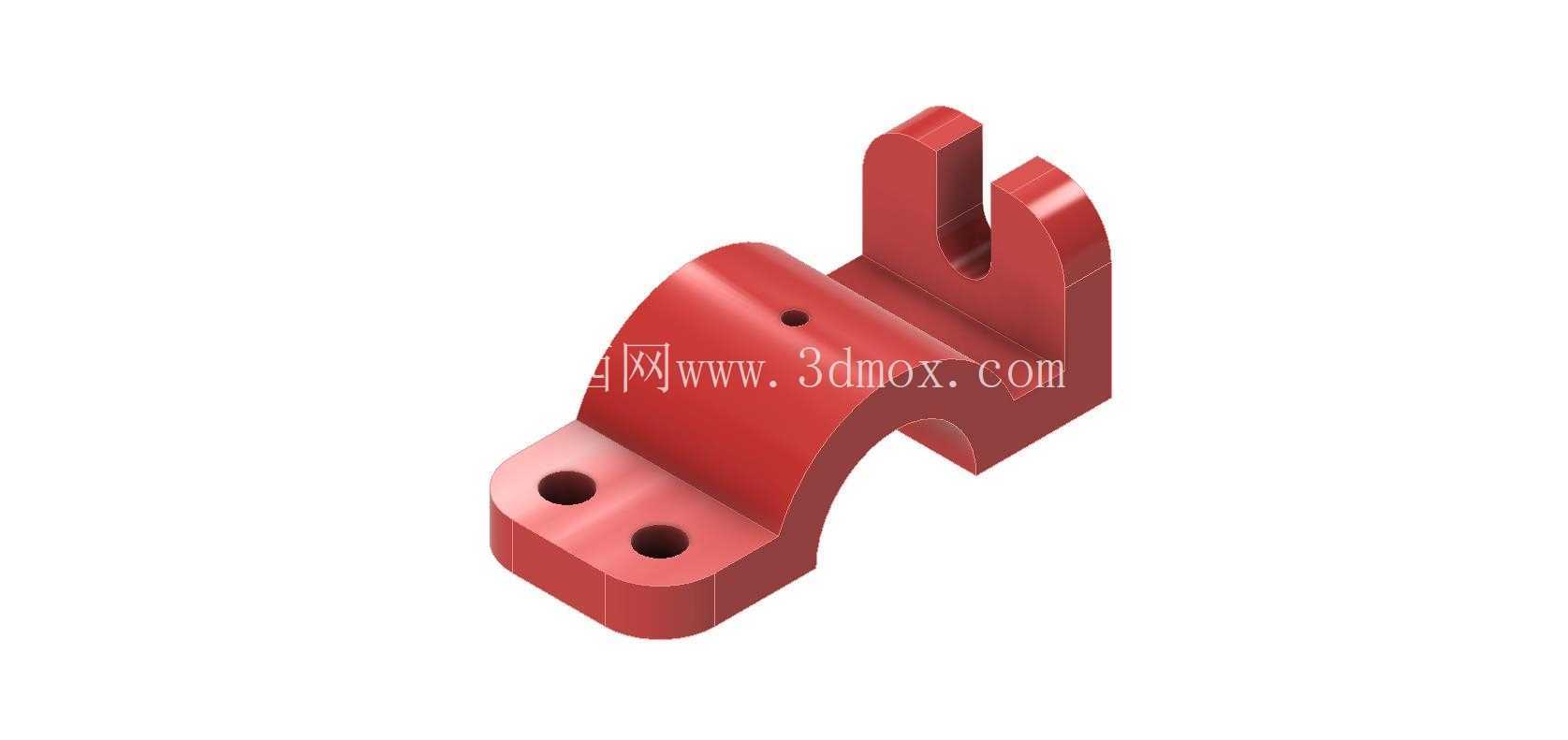

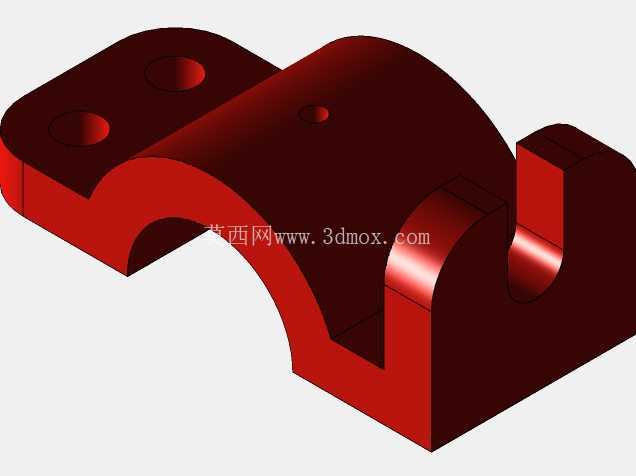

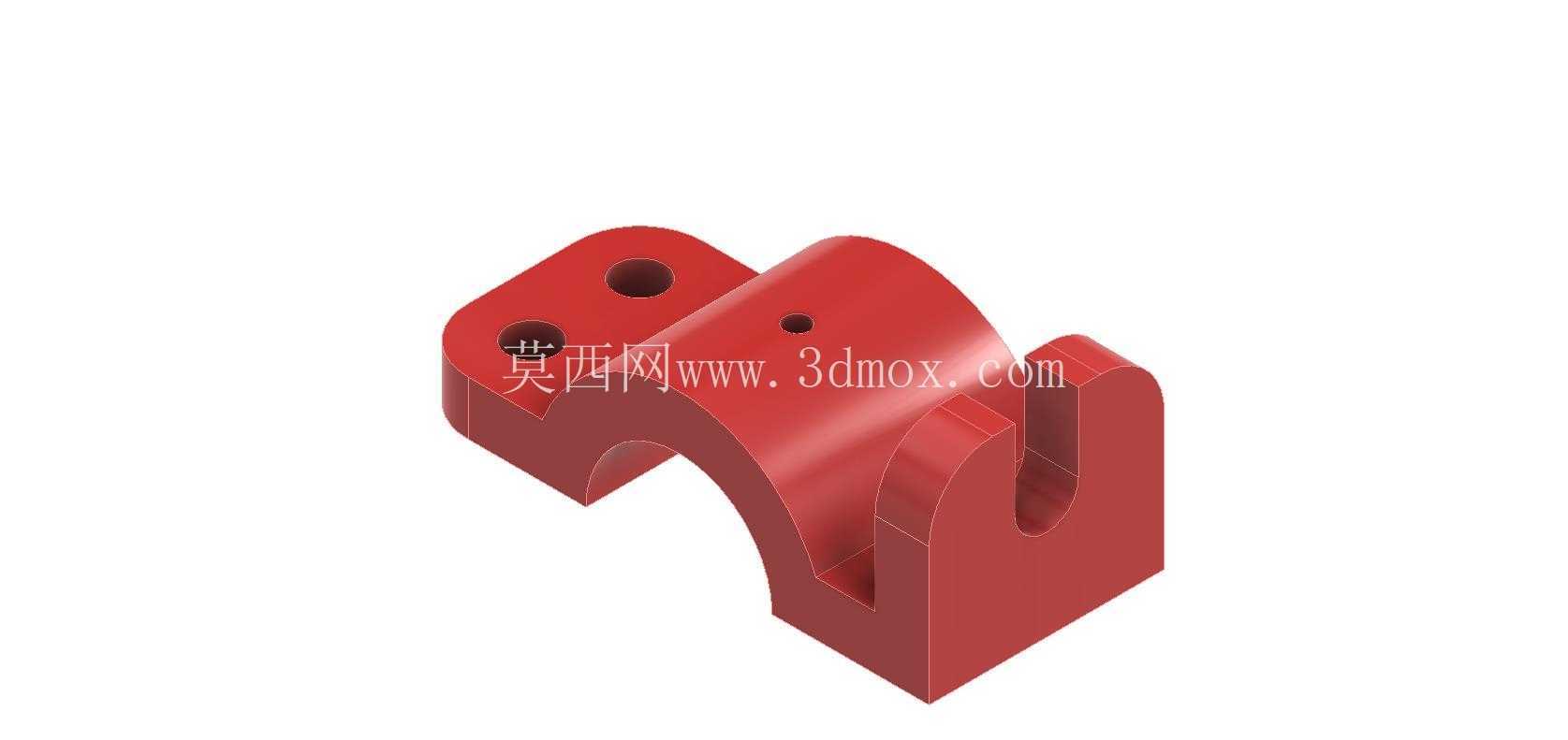

在工业装配场景里，这类弧形带槽的支座构件，常被用在需要实现轴类部件环抱固定、同时预留侧向卡位空间的设备工位上，比如轻工输送线的辊筒端部支撑、小型自动化设备的导杆定位架、工装夹具的可调式限位座，都能见到同结构逻辑的零件身影。从实际使用逻辑来看，这个零件的核心作用是通过上部的弧形内凹面，和圆柱形的轴、杆类零件外圆面形成贴合配合，配合紧固件穿过上部两个同轴安装孔，实现对轴类部件的环抱锁紧，避免杆件在运转过程中出现径向窜动；而侧面开出的U型开槽，则是为了给相邻的连接构件提供卡位空间，或是容纳杆件上附带的定位销、凸台结构，避免装配时出现结构干涉，同时也能在小范围内调整安装位置，补偿装配过程中累积的尺寸误差。

从设计思路上拆解这个结构，首先是安装基准面的选择，零件底部的平面是主要的安装贴合面，加工时需要保证平面度公差，避免安装后出现翘曲，导致上部弧形面和轴件贴合不良，出现应力集中的问题。上部的两个安装孔采用沉孔设计，能够让紧固件的头部完全沉入零件表面以下，不会突出在外影响其他部件的运动轨迹，孔位的同轴度和孔间距公差需要严格控制，保证锁紧时紧固件受力均匀，不会出现别劲的情况。弧形内凹面的半径尺寸需要和配套的轴件外圆半径保持一致，配合面的表面粗糙度要控制在合理范围，既不能过于粗糙导致贴合面有间隙，也不需要过高的光洁度增加不必要的加工成本。侧面的U型槽槽宽尺寸要比配套卡入的零件尺寸略大0.1到0.2毫米，既保证装配顺畅，又不会因为间隙过大导致定位精度不足，槽的根部做了圆角过渡，避免热处理或者受力时出现应力集中导致开裂。

从安装边界来看，这个零件的整体轮廓属于紧凑型设计，上部双孔的中心距决定了它适配的轴件直径上限，当弧形面半径确定后，两个安装孔的位置需要保证锁紧时，紧固件的夹紧力能够均匀作用在弧形配合面上，不会出现单侧压紧的情况。零件的整体高度决定了轴件安装后的中心高，在设备整体布局时，需要根据这个中心高尺寸来匹配相邻部件的高度位置，避免出现传动不同心的问题。侧面开槽的深度和位置，决定了侧向连接构件的可插入深度，装配时需要注意槽的朝向，保证卡入的构件能够顺利就位，不会和槽的侧壁发生剐蹭。零件的壁厚设计也经过受力校核，弧形部分的壁厚能够承受轴件运转时传递的径向载荷，安装孔周边的实体部分足够承受紧固件的锁紧力，不会在拧紧时出现开裂变形。

在实际选型应用时，这类支座不需要额外加工复杂的配合面，直接通过底部平面固定在设备机架或者安装板上即可，上部的弧形面可以根据实际需要加装防滑垫片，提升和轴件之间的摩擦力，避免锁紧后出现打滑转动的情况。如果应用在有振动的工况下，还可以在安装孔处加装弹性垫圈，防止紧固件因为振动出现松脱。侧面的U型槽除了卡位作用外，还可以作为走线通道，让设备的细小管线从槽内穿过，优化设备内部的走线布局，避免管线和运动部件发生摩擦破损。整个零件的结构没有冗余的设计，每一处几何特征都对应明确的功能需求，没有多余的装饰性结构，完全是从功能实现、加工便利性、装配效率三个维度出发完成的结构设计，非常适合批量加工生产，在各类中小型机械设备的支撑定位环节有很高的通用性。
