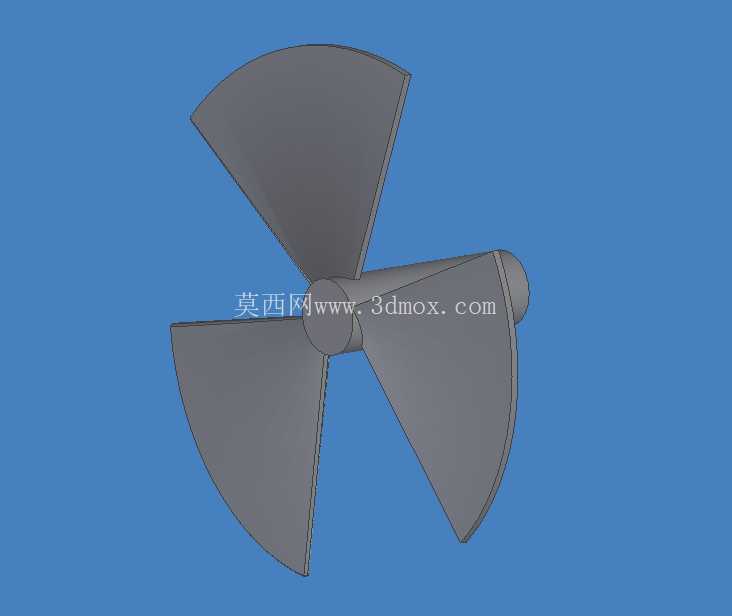

三叶轴流式风扇叶片结构设计方案

在工业通风、设备散热、流体输送等场景中，轴流式风扇叶片是决定风场效率、运行噪音与能耗水平的核心部件，这款三叶结构的风扇叶片，针对中低压通风工况做了针对性的结构优化，适配多数常规风冷、通风系统的动力输出需求。从实际应用场景来看，这类叶片可直接配套小型工业设备的散热风道、厂房岗位式通风扇、暖通系统的送风末端，也可作为小型风冷机组、电子设备机柜散热的风动部件，在需要定向送风、风压要求适中的工况下，三叶结构的动平衡表现比多叶结构更易控制，单叶载荷分布更均匀，长期运行的轴承负载更小。

设计过程中首先考虑的是叶片的安装适配性，轮毂采用中心通孔加定位止口的结构，可直接与标准直径的电机输出轴配合，止口端面做了贴合平面设计，安装时可通过轴端压盖或者顶丝完成周向与轴向固定，不需要额外定制转接法兰，适配市面多数常规功率的异步电机、直流无刷电机输出轴尺寸，安装边界预留了足够的锁紧操作空间，不会出现装配时工具无法触及锁紧位的问题。叶片的翼型截面采用等变曲率设计，从叶根到叶梢的弦长逐步收窄，安装角沿径向做梯度递减，这种设计可以避免叶梢部位出现气流分离，降低运行时的涡流噪音，同时让整个叶片扫过的风场截面风速更均匀，不会出现中心区域风速过高、边缘区域风量不足的问题。

从结构强度角度考虑，叶根与轮毂的过渡位置做了大圆弧加厚处理，避免应力集中导致的高速运转下叶根断裂问题，叶片主体的壁厚从根部到梢部逐步减薄，在保证整体刚性的前提下降低转动惯量，减少电机启动时的瞬时扭矩负载，同时降低叶片自身重量带来的轴承径向载荷，延长配套动力部件的使用寿命。叶片的前缘做了小圆角钝化处理，可减少空气中粉尘颗粒对前缘的冲蚀磨损，在有少量粉尘的工业环境中使用时，长期运行的型面保持度更好，不会因为前缘磨损导致风效快速下降。后缘则做了微斜切处理，可打散叶片尾缘的脱落涡，进一步降低气动噪音，适合在对噪音有一定要求的室内设备配套场景使用。

实际选型匹配时，需要注意叶片的旋转直径与安装风道的内壁间隙，单边间隙控制在叶片直径的1.5%-2.5%区间时，风效损失最小，间隙过大会出现叶尖回流，降低整体送风效率，间隙过小则容易因为安装同轴度误差出现叶片擦碰风道的问题。这款叶片的动平衡等级按照G6.3级设计，出厂前可根据需求做动平衡校正，配套1500转以下转速的电机时，运行振动值可控制在通用设备允许的范围内，不需要额外加装过多减震结构。另外叶片的叶型扭转角度经过流场仿真验证，在额定转速下的送风方向与轴线平行度较好，不会出现明显的旋流，不需要额外加装导叶就能获得较为平直的出风效果，可简化配套设备的风道结构设计，减少整体设备的零件数量与装配成本。

在不同工况适配性上，这款叶片的结构可适配金属压铸或者工程塑料注塑两种成型工艺，采用金属材质时可用于高温通风、有一定腐蚀环境的排风场景，采用工程塑料材质时可用于常规室温环境的散热、送风场景，用户可根据实际使用环境的温度、腐蚀介质情况选择对应的成型材料，结构本身不需要做大幅修改，只需要根据材料特性调整局部壁厚的拔模斜度即可满足成型要求。轮毂的中心孔可根据配套电机的轴径做适配调整，键槽或者平面定位结构也可根据实际安装需求做变更，整体结构的参数化程度较高，可快速适配不同功率、不同安装尺寸的动力部件，缩短定制化设计的周期。
