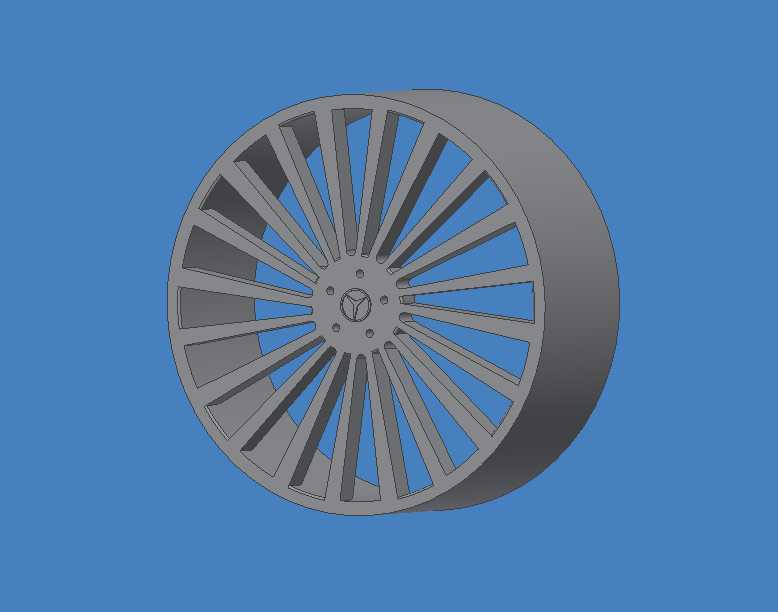

多辐条奔驰样式乘用车轮毂结构设计

　　在乘用车底盘行走系统的零部件开发流程里，轮毂作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接关系到整车行驶的平顺性、转向响应精度以及高速工况下的动平衡表现。本次呈现的多辐条轮毂结构，采用了密集放射状辐条布局，这类设计最早多用于高端豪华乘用车的选装配置，核心诉求是在满足承载强度要求的前提下，通过辐条间的大镂空区域提升制动系统的散热效率——日常行驶中频繁制动产生的热量会在轮腔内部积聚，若散热通道不畅，轻则导致制动热衰减延长制动距离，重则引发制动片过热碳化丧失制动能力，密集辐条间的镂空间隙可以让车辆行驶时的迎面气流直接冲刷制动卡钳与制动盘表面，带走大部分摩擦产生的热量，适配大尺寸多活塞制动卡钳的改装与量产配套场景。

　　从结构设计逻辑来看，该轮毂采用整体式铸造结构的建模思路，轮辋部分为等宽深槽式设计，轮缘处预留了标准轮胎胎圈的安装止口，匹配常规民用子午线轮胎的装配尺寸边界，安装面设置了五孔螺栓定位结构，孔位分布圆直径参照主流豪华品牌乘用车的轴头参数设定，中心孔预留了轴头定位凸台的配合间隙，可直接适配对应规格的轮毂轴承单元，无需额外加装变径圈即可保证装配同轴度，避免高速行驶时出现车轮抖动的问题。辐条部分从中心安装盘位置向外呈放射状延伸至轮辋内侧，单根辐条采用变截面设计，靠近中心盘的位置截面厚度更大，用于传递轴头输出的扭矩与承受路面冲击带来的弯曲载荷，向轮辋延伸的过程中截面逐渐收窄，

　　在保证整体结构刚度的同时尽可能降低非簧载质量——非簧载质量的降低可以有效提升悬架系统的响应速度，让车轮在经过颠簸路面时可以更快贴附地面，提升轮胎抓地力与行驶稳定性。中心区域的标识安装位采用下沉式设计，可嵌入品牌标识盖，遮盖螺栓头的同时优化轮毂中心位置的空气动力学表现，减少高速行驶时中心区域的乱流产生。在实际建模过程中，所有辐条采用圆周阵列方式生成，阵列角度均匀分布，保证每根辐条的受力一致性，避免因辐条质量分布不均导致的动平衡偏差；轮辋与辐条的连接位置做了大圆角过渡处理，消除应力集中点，防止车辆经过坑洼路面时冲击载荷在连接位置产生应力疲劳裂纹。这类轮毂结构除了量产乘用车型的配套使用外，也可用于定制改装车的配件开发，

　　在建模时可通过调整辐条的截面厚度、偏移量来适配不同载荷等级的车型需求，比如适配中型SUV时可适当增加辐条厚度提升承载能力，适配紧凑型运动轿车时可适当收窄辐条厚度进一步降低重量。安装边界方面，轮辋的宽度参数、偏距数值都参照民用改装轮毂的通用规范设定，安装面的螺栓孔深度、中心孔的配合公差都满足常规乘用车的装配要求，不会出现与制动卡钳、悬架摆臂发生运动干涉的问题，轮辋内侧预留了气门嘴的安装孔位，位置避开辐条遮挡，方便后期轮胎充气与胎压监测传感器的安装。从工程应用角度看，这类多辐条轮毂的三维模型可直接用于铸造模具的开发参考，也可用于整车装配时的运动干涉校核，在底盘总布置阶段将轮毂模型导入整车装配环境，即可验证转向过程中轮胎与轮拱、悬架部件的间隙是否满足设计要求，也可用于CAE仿真分析环节，对轮毂施加径向冲击、弯曲疲劳等工况载荷，验证结构强度是否满足国标要求。
