板载SMT型A28d迷你连接器结构设计

这款板载SMT型迷你连接器，核心定位是高密度板对板、线对板信号传输场景，在消费电子、工业控制板卡、小型智能设备的内部电路连接中应用广泛，尤其适合安装空间局促、对贴装效率有要求的PCB组装场景。从实际使用需求出发，这类连接器需要兼顾SMT回流焊的耐高温特性、插拔过程的结构强度，以及多pin位信号传输的接触可靠性，设计过程中需要平衡多个互相制约的工程指标。

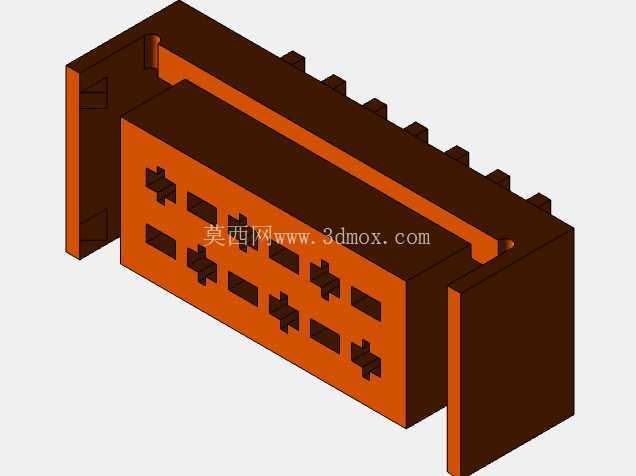

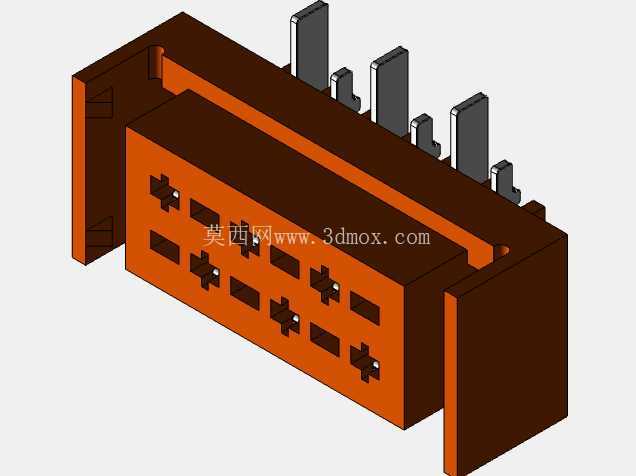

从结构设计逻辑来看，主体采用绝缘基座加接触端子的经典架构，绝缘基座选用耐高温工程塑料材质，能够承受SMT回流焊过程中的峰值温度，不会出现基座变形、端子移位的问题。基座的橙色绝缘部分做了多组定位槽与防呆结构，能够在贴装过程中与PCB焊盘精准对位，同时在公母头对插时提供导向，避免反插损坏端子。基座外侧的棕色围挡结构，一方面提升了整个连接器的结构刚性，在插拔受力时分散应力，避免基座开裂；另一方面围挡高出端子接触面，能够在运输、组装过程中保护外露的接触端子，避免端子受外力弯折变形，同时也能减少焊接后助焊剂残留飞溅到接触区域的概率，降低接触不良的风险。

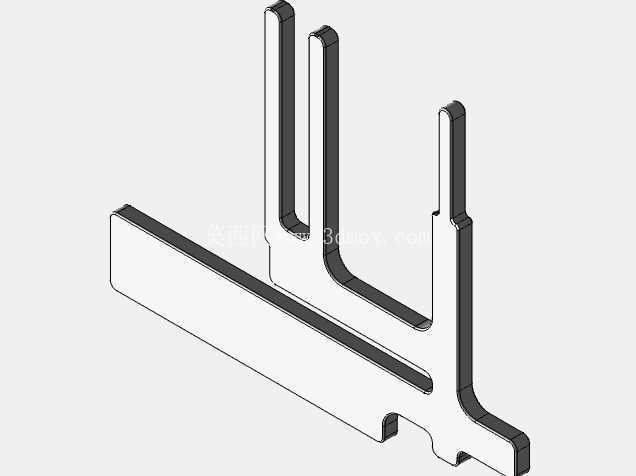

接触端子采用 staggered 排布设计，也就是错位排列，在有限的基座宽度内排布更多信号pin位，同时保证相邻端子之间的绝缘间距满足安规要求，避免高压场景下的爬电距离不足问题。端子的接触端采用弹性接触结构，公头插入时能够提供稳定的正向接触压力，保证多次插拔后仍能维持低接触电阻，减少信号传输损耗。端子的焊接端采用SMT贴装焊脚设计，焊脚做了加宽处理，一方面提升焊接后的剥离强度，避免连接器受外力拉扯时从PCB上脱落；另一方面加宽的焊脚在回流焊过程中能够更好地与锡膏融合，减少虚焊、立碑等SMT常见不良。

安装边界方面，这款连接器属于低矮型板载器件，整体高度控制在常规板对板连接器的低位区间，不会占用过多板上垂直空间，适合用在薄型设备的内部堆叠场景。长度方向根据pin位数量做了对应延伸，宽度方向的围挡结构与PCB上的丝印定位框匹配，贴装时可以通过丝印快速确认安装位置。连接器的插拔方向为垂直于PCB板面的直插式，对插过程中受力方向垂直于板面，不会对PCB焊盘产生侧向剪切力，提升长期使用后的焊接可靠性。

在实际选型应用中，这类迷你连接器常被用在小型工控模块、智能传感器、便携电子设备的内部连接场景，替代传统的插针式接线端子，减少人工焊接工序，提升整机组装的自动化率。设计过程中需要重点考量的细节还包括端子的保持力，也就是端子被固定在绝缘基座内的拉力，需要保证在公头拔出时端子不会被连带从基座中带出；同时绝缘基座的平整度要满足SMT贴装的要求，底部平面度公差控制在合理范围内，避免贴装时部分焊脚悬空导致虚焊。另外，端子的镀层选择也需要结合使用场景确定，常规场景采用镀锡工艺即可满足要求，高可靠性场景则会选用镀金镀层，提升抗氧化能力与接触稳定性，适合在潮湿、有腐蚀性气体的工业环境中长期使用。

从建模实现的角度，这类连接器的建模需要重点关注端子的弹性臂结构尺寸，弹性臂的长度、厚度、弯折角度直接决定了接触压力与插拔寿命，建模时需要预留足够的形变空间，避免公头插入时弹性臂应力超过材料屈服极限导致塑性变形。绝缘基座的脱模斜度也需要结合注塑工艺要求设置，保证批量生产时的成型良率，基座上的端子固定槽需要与端子的过盈配合尺寸匹配，既保证端子压入后的保持力，又不会因为过盈量过大导致基座开裂。
