带PCB安装弹片的CR1220纽扣电池结构

在低功耗便携电子、工业传感节点、小型智能硬件的结构设计环节里，板载备用电源的选型与安装结构设计，是决定设备掉电数据保存能力、低温环境运行可靠性的核心细节之一，这款带安装弹片的CR1220锂一次纽扣电池结构，就是针对通孔回流焊PCB安装场景做的完整结构还原，能直接给结构工程师做布局校验、干涉检查、安装空间预留提供精准的三维参考。

先从实际应用场景说起，这类带焊片的纽扣电池，大多用在不需要频繁更换电池的板载供电场景，比如工控主板的RTC实时时钟供电、低功耗蓝牙信标的主电源、小型数据采集模块的备用电源、智能门锁的掉电记忆供电，还有各类工业计数传感器的参数保存供电，这些场景的共同特点是设备整体组装完成后，电池不需要用户自行更换，要求供电结构直接焊接在PCB板上，抗振动性能好，不会因为设备运输、长期运行出现接触不良的问题，同时要在-30℃到60℃的宽温环境下稳定输出3V电压，标称容量35mAh的参数，刚好匹配这类微安级待机电流设备的数年供电需求。

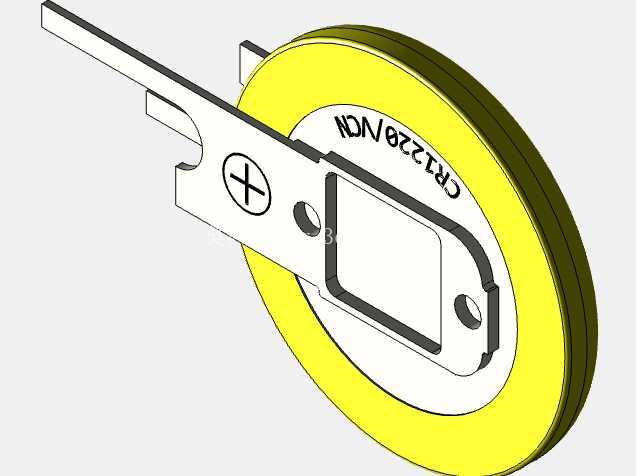

从产品功能特性来看，这个结构还原了CR1220纽扣电池本身的尺寸边界，直径12.5mm、厚度2.0mm的标准纽扣电芯，加上配套的镀镍钢弹片结构，弹片同时承担了电极导通、电池固定、PCB焊接三个核心功能。弹片上的正极接触区域做了内凹的定位结构，刚好卡住纽扣电池的正极面边缘，避免电池在振动环境下出现移位，弹片上的两个定位孔，对应PCB板上的两个通孔焊盘，焊接之后弹片和PCB的结合强度能满足工业级设备的抗振动要求，弹片伸出的焊脚长度刚好适配1.6mm标准厚度PCB的波峰焊或者通孔回流焊工艺，不会出现焊脚过长顶到板层背面元件、或者焊脚过短焊接不牢的问题。

设计思路上，这个结构完全遵循了实际量产的电池弹片设计逻辑，没有做多余的装饰性结构，弹片的厚度取0.3mm的镀镍钢带常用厚度，折弯处的圆角半径做了0.15mm的工艺圆角，还原了冲压加工的实际成型特征，不会出现直角折弯这种实际生产中无法实现的结构。弹片和电池负极接触的位置，做了微凸的接触点，保证和电池负极外壳的接触压力稳定在1.5N左右，既不会因为压力过大导致电池外壳变形，也不会因为压力过小出现接触电阻过大、断电的问题。弹片上的正极标识凸印，也和实际量产产品的标识位置一致，方便生产环节的极性校验，避免装反电池导致的电路烧毁问题。

再说到外形尺寸与安装边界，整个组件安装到PCB上之后，总高度是2.4mm，其中电池本体厚度2.0mm，弹片在电池下方的厚度0.3mm，加上焊接后焊锡的凸起0.1mm，结构工程师在做PCB布局的时候，只需要在电池安装区域预留直径13mm的禁布区，高度方向预留2.5mm的空间，就不会出现和周边元件干涉的问题。弹片伸出的两个焊脚中心距是8mm，对应PCB上的焊盘直径设计为1.2mm，通孔直径0.8mm，完全符合通用通孔元件的焊盘设计规范，不需要额外定制特殊焊盘。弹片的侧边定位缺口，刚好和电池边缘的定位凸点配合，组装的时候可以快速定位电池的安装位置，提升产线组装的效率，不会出现电池装偏导致的接触不良。

在实际建模校验的过程中，这个结构可以直接导入到整机的PCB装配文件里，检查电池和周边的接插件、芯片、外壳筋位的间隙，比如很多便携设备的外壳壁厚只有1mm，如果没有精准的电池模型，很容易出现外壳装配后压到电池、导致电池短路或者弹片变形的问题，用这个三维结构做干涉检查的时候，可以直接测量电池顶面到外壳内壁的间隙，预留0.3mm以上的安全间隙，就能避免这类装配问题。另外弹片的弹性变形范围也做了还原，在做结构仿真的时候，可以模拟电池装入弹片的过程中弹片的变形量，确认弹片的应力在镀镍钢带的屈服强度以内，保证多次拆装（生产环节的返修需求）之后弹片不会出现塑性变形，依然能保持足够的接触压力。

很多刚接触板载电源设计的工程师，容易忽略电池弹片的爬电距离问题，这个结构里正负极弹片之间的最小间隙是1.2mm，满足PCB板上裸露导体之间的爬电距离要求，不会因为潮湿环境出现正负极之间的漏电问题，电池侧面的绝缘圈结构也做了还原，刚好隔开正负极弹片的接触区域，避免组装过程中焊锡丝、金属碎屑落到正负极之间造成短路。另外弹片的焊接区域做了镀锡层的结构示意，对应实际生产中焊盘的可焊性处理，保证焊接的时候焊锡能很好地浸润弹片焊脚，避免虚焊的问题。

针对低温应用场景，这个结构的尺寸公差也按照工业级产品的要求做了还原，电池的直径公差取±0.05mm，弹片的定位孔位置公差取±0.1mm，在-30℃的低温环境下，金属弹片和PCB的热膨胀系数差异带来的尺寸变化，不会导致焊盘出现拉裂的问题，因为弹片本身的薄壁结构有一定的形变余量，可以吸收温度变化带来的应力，这也是这类弹片安装结构比硬连接电池座更适合宽温环境的核心原因。和常见的贴片纽扣电池座相比，这种直接集成弹片的电池结构成本更低，占用的PCB面积更小，高度方向也比带塑料底座的电池座薄0.8mm左右，非常适合对厚度要求苛刻的薄型智能硬件，比如卡片式定位器、超薄传感器节点这类产品。
