300A直流断路器安装防护壳体结构

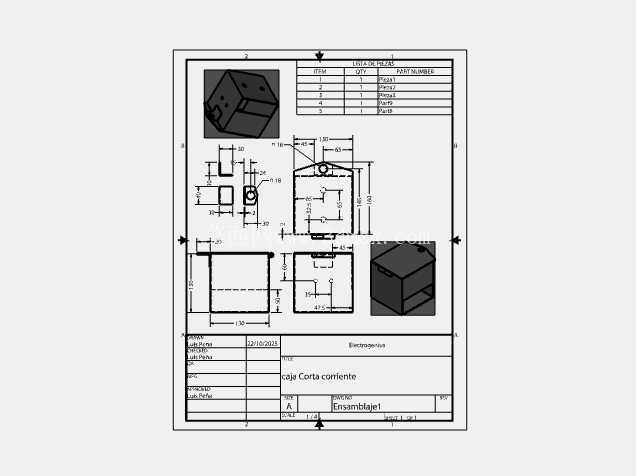

　　在低压直流配电系统的现场施工环节，大电流直流回路的分断器件安装防护一直是容易被忽略却直接影响运维安全的细节，尤其是12V与24V直流供电场景下，300A规格的断路器承载着主回路过载、短路保护的核心功能，其安装壳体的设计合理性直接决定了器件运行稳定性与现场操作安全性。这款壳体的设计完全围绕300A直流断路器的安装适配展开，从工程图的视图标注可以看出，整体采用方正的盒式结构，没有多余的异形曲面，这种设计一方面是适配钣金折弯加工的工艺特性，减少不必要的冲压工序，降低批量加工的成本与公差累积，另一方面方正的外形更便于在机柜内部、设备侧壁、户外配电桩体等不同安装场景下做固定排布，不会因为异形轮廓浪费安装空间。

　　从尺寸标注逻辑来看，壳体的内部净空尺寸完全匹配对应规格断路器的外形边界，预留了足够的接线操作空间，300A等级的直流回路接线需要采用大平方的铜芯线缆，接线端子的紧固操作需要足够的扳手操作余量，设计时在断路器进出线端对应的壳体位置预留了充足的操作间隙，不会出现壳体侧壁遮挡导致接线扭矩不足的问题，同时壳体的侧壁开孔位置严格对齐断路器的安装孔位，保证器件装入后不会出现窜动，在设备受到振动冲击的工况下，断路器不会因为固定间隙产生位移，避免接线端子受力松动引发的接触电阻过大、发热烧蚀等故障。

　　壳体的盖板采用嵌入式装配结构，配合侧边的固定孔位，可以实现盖板与盒体的紧密贴合，防护等级可以满足常规工业现场的防尘防溅要求，在车载直流配电、小型光伏离网系统、工业设备直流供电回路等场景下，能够有效阻挡灰尘、飞溅的切削液、冷凝水等侵入内部，避免断路器的操作机构、接线端子被污染物侵蚀。设计时还充分考虑了现场运维的便利性，壳体对应断路器操作手柄的位置预留了操作开口，不需要拆卸盖板就可以直接进行分合闸操作，同时开口的尺寸做了限位设计，既保证操作手柄的全行程动作不受阻碍，又能避免异物从开口位置掉入壳体内部引发短路风险。从安装边界来看，壳体的背部预留了标准化的固定孔位，可以适配常见的C型导轨安装、螺钉壁挂安装两种方式，不需要额外制作转接支架，就可以直接固定在标准配电板、设备机架的安装梁上，适配不同项目的安装习惯。壳体的边角位置全部做了折弯圆角处理，避免加工和安装过程中锋利的钣金边角划伤施工人员，同时折弯结构也提升了盒体的整体结构强度，在受到外力挤压时不容易出现变形，保证内部断路器的安装位置精度。不同于通用的电气安装盒，这款壳体的内部没有多余的冗余空间，所有结构尺寸都围绕对应型号的300A直流断路器做适配，既不会因为空间过大导致壳体整体尺寸冗余，占用过多的配电空间，也不会因为空间不足导致器件装配困难，在设计阶段就已经完成了装配干涉校验，从工程图的多个投影视图可以看到，壳体的每一处折弯、每一个开孔的位置都经过了尺寸链校核，保证加工完成后器件可以顺利装入，接线端子的位置与壳体的进出线孔完全对齐，线缆穿入后可以直接接入端子，不需要额外调整线缆走向。

　　在直流配电系统中，大电流回路的发热问题是设计时必须考量的因素，这款壳体在对应断路器散热筋的位置预留了通风间隙，不会因为壳体完全密封导致器件散热不畅，在额定电流长期运行的工况下，壳体内外的空气可以形成微弱的对流，带走断路器工作产生的热量，避免器件长期在高温环境下运行缩短使用寿命。同时壳体的材质选用常规冷轧钢板加工，表面做喷塑处理，具备足够的结构强度与耐锈蚀能力，适合在工业车间、车载设备、户外小型配电设施等多种环境下使用，不需要额外做表面防护处理就可以满足长期使用的要求。
