M5规格T型锤头紧固连接螺母结构

在工业铝型材框架搭建、自动化设备工装夹具装配、压铸模具附属组件连接这类需要频繁调整安装位置的场景里，T型锤头螺母是应用频次极高的一类嵌入式紧固件，这款M5规格的锤头螺母，就是针对2020系列工业铝型材的槽道尺寸做的适配设计，区别于常规的六角螺母、方螺母，它不需要在型材端面预先塞装，可直接从型材槽的任意位置卡入，顺着槽道滑动到需要的锁紧点位，配合对应的内六角螺栓就能完成组件的固定，大幅降低框架组装、改型时的拆装工作量。

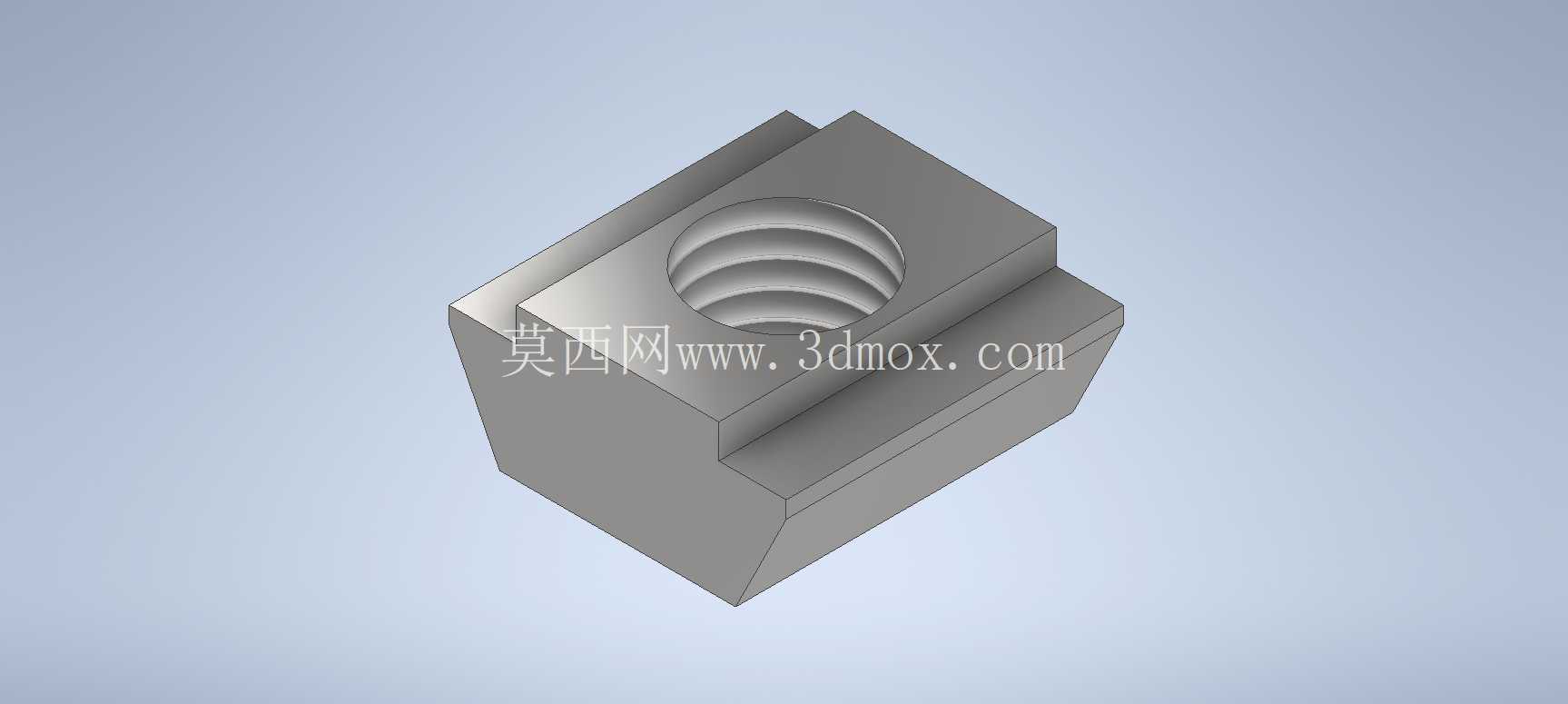

从结构设计逻辑来看，这款螺母的外形做了阶梯式的方块造型，上部的凸台尺寸刚好和2020铝型材的槽口宽度做间隙配合，卡入槽道后不会发生周向转动，拧紧螺栓时螺母不会跟转，不需要额外用工具卡住螺母本体，这一点在狭长的型材槽道内部作业时优势非常明显，能有效减少装配时的操作空间需求。下部的主体块尺寸略大于上部凸台，卡入槽道后能贴合槽道的内部台阶面，锁紧时受力面均匀分散在槽道内壁，不会因为局部压应力过大刮伤铝型材的槽道氧化层，也能避免长期受振动载荷时螺母出现松脱移位的问题。

中间的螺纹部分采用标准M5粗牙螺纹，螺纹深度做了足够的余量设计，能保证和螺栓啮合时的有效牙数达到5牙以上，满足常规静态连接下的抗拉、抗剪强度要求，螺纹孔的入口端做了微小的倒角导向，装配时螺栓能顺利对准螺纹孔，不会出现因为对中偏差导致的螺纹乱牙问题。整个零件的外形棱角都做了极小的倒角处理，没有尖锐的毛刺边，一方面是压铸成型时便于脱模，减少模具的尖角磨损，另一方面在手动装配时也不会划伤操作人员的手套或者皮肤，符合五金零件的安全设计要求。

从安装边界尺寸来看，这款螺母的整体高度刚好适配2020铝型材的槽道深度，装入后螺母上端面和型材槽口基本齐平，不会突出型材表面，不会影响后续在型材表面安装板件、盖板等外围配件，螺母的整体宽度控制在槽道内部可自由滑动的间隙范围内，滑动时不会出现卡滞，同时侧向的间隙量控制在0.2mm以内，锁紧后不会出现过大的位置偏移，能保证连接组件的定位精度。在实际应用中，这类螺母除了用在工业铝型材框架上，也常被用在压铸模具的滑块附属结构、工装治具的可调位连接、生产线导轨的行程限位块固定等场景，只要是带有对应尺寸T型槽的构件，都可以用它来实现免预塞的快速装配。

设计这类零件的时候，需要重点把控几个尺寸公差：首先是上部凸台和T型槽的配合公差，间隙过大会导致螺母锁紧时跟转，间隙过小则滑动阻力大，装配调整不顺畅；其次是螺纹孔和螺母安装基准面的垂直度，要是垂直度偏差过大，螺栓锁紧后会出现别劲的情况，长期受交变载荷容易出现螺纹滑牙或者连接件变形；另外就是螺母下端面和凸台台阶面的平行度，这两个面分别贴合T型槽的内部台阶和被连接件表面，平行度偏差会导致锁紧时受力不均，连接可靠性下降。这款锤头螺母的结构把这些公差要求都融入到了成型设计里，压铸成型后只需要少量的去毛刺工序和螺纹攻丝就能满足使用要求，适合批量生产，成本控制也比较合理，在轻量化的设备框架、小型工装的组装场景里，能有效提升装配效率，降低连接结构的加工复杂度，不需要在型材上额外加工螺纹孔或者焊接螺母座，只需要利用型材本身的标准槽道就能完成可靠连接。
