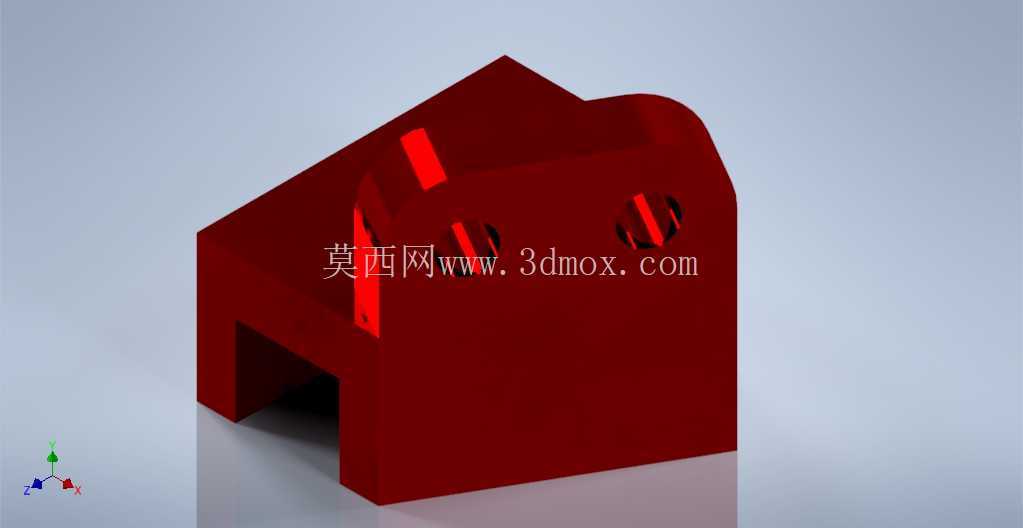

在常规钻削加工工位的布局中,这类支架属于钻床工装系统里的核心支撑类构件,主要承担加工过程中工件定位基准承载、辅助工装挂载以及局部操作工位的结构补强作用,区别于通用型的机床床身铸件,这类支架的安装边界完全匹配对应型号台钻、立式钻床的侧边安装位,不需要额外做安装面的二次适配加工。从实际加工场景来看,小型钻床在做小批量多工位的钻孔、扩孔、铰孔作业时,经常会遇到工装挂载空间不足、工件定位基准偏移的问题,这类支架的设计初衷就是填补钻床床身原有安装位的功能缺口,既可以作为小型气动夹紧工装的安装基座,也能挂载冷却管路支架、深度定位挡块这类辅助加工配件,减少加工过程中反复调整工装位置的辅助时间。从结构设计逻辑上看,该支架采用一体化压铸成型的结构方案,主体为带底部开口槽的块状承力结构,底部的开口槽直接卡接在钻床工作台的侧边T型槽导轨上,槽宽尺寸匹配通用台钻的T型槽上部宽度,安装时不需要额外加工转接板,直接通过T型螺栓就能完成快速固定,安装后整体的悬伸长度控制在120mm以内,避免悬伸过长导致的支撑刚性不足,在钻削轴向力达到1200N的工况下,支架安装面的形变量可以控制在0.02mm以内,满足常规钻削加工的精度要求。

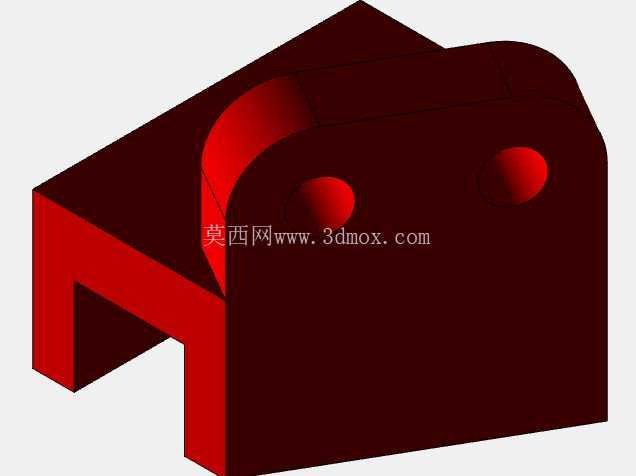

支架上部的弧形过渡面是针对钻床主轴侧边的操作空间做的避让设计,避免支架安装后干涉主轴的上下进给行程,两个对称分布的沉头安装孔用于固定外接工装的安装板,孔位间距按照通用工装的安装孔距做标准化设计,兼容市面上多数小型钻床配套的气动夹紧座、工件定位靠板的安装尺寸。侧面的垂直加强筋结构从底部安装槽一直延伸到上部安装面,在不增加整体壁厚的前提下提升了支架的抗扭刚性,压铸成型时的拔模斜度控制在1.5°,既方便压铸脱模,也不会影响后续安装面的机加工余量预留。
从安装边界来看,支架整体的高度控制在85mm,宽度为90mm,厚度方向尺寸为70mm,安装后不会超出钻床工作台的侧边轮廓,不会影响操作人员在工作台正面的上下料操作,底部卡槽的深度为15mm,卡接在T型槽上之后,支架底面与工作台面的平行度可以通过安装螺栓的预紧力做微调,不需要额外加装调整垫片。在实际使用过程中,这类支架还可以配合钻床的深度标尺做辅助定位,在支架侧面加装行程挡块后,可以实现同批次工件钻孔深度的快速定位,减少每次进刀时的深度测量时间,针对小批量零件的钻削加工,能有效降低操作工人的重复劳动强度。
结构设计时特意规避了应力集中的直角过渡,所有承力位置的转角都做了R3-R5的圆角处理,压铸成型后不需要额外做应力释放处理就能满足使用强度要求,表面的氧化处理层可以提升支架的防锈能力,在车间多切削液的潮湿环境下也能长期保持安装尺寸的稳定性。不同于焊接拼装的支架结构,一体化压铸的结构没有焊接变形的问题,安装面的平面度在出厂机加工后可以达到0.01mm,外接工装安装后不会出现定位偏移的问题,两个安装孔的位置度公差控制在Φ0.03mm以内,保证外接工装的重复安装精度。在钻床做倒角、攻丝这类附带工序时,支架上还可以临时挂载攻丝扭矩补偿夹头的固定座,拓展钻床的加工功能范围,不需要额外占用工作台的核心装夹空间,把工作台的有效装夹区域留给工件本身,提升工作台面的空间利用率。
