车床用手动顶紧尾座结构设计

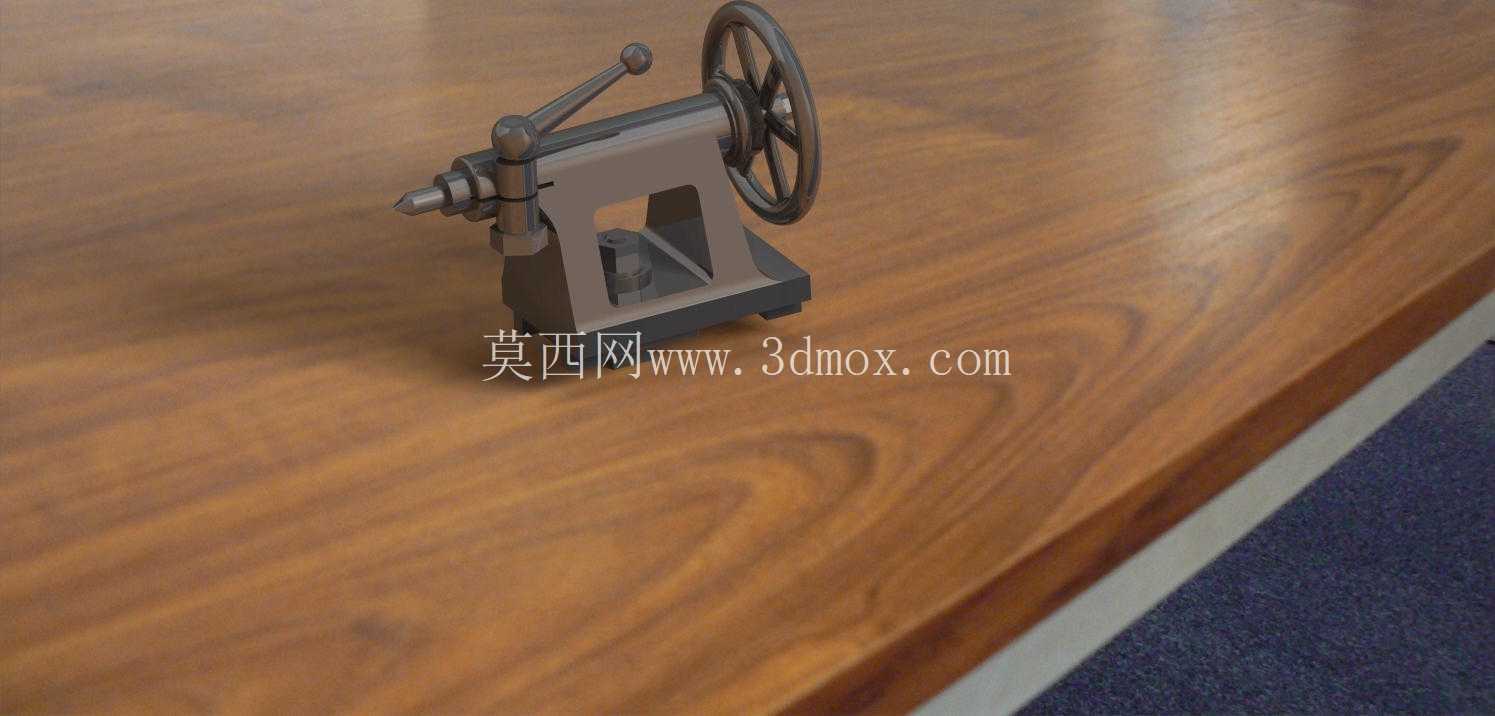

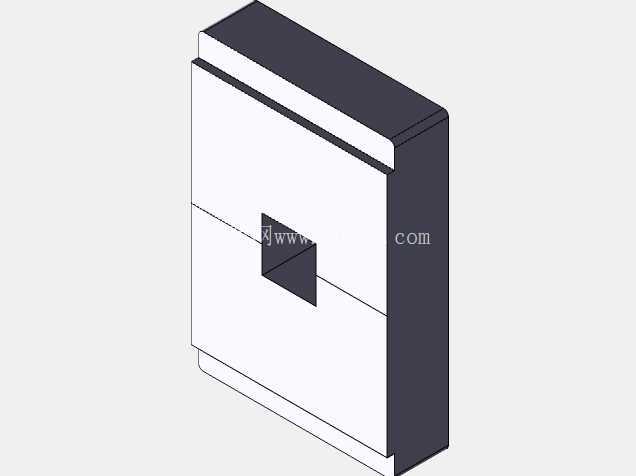

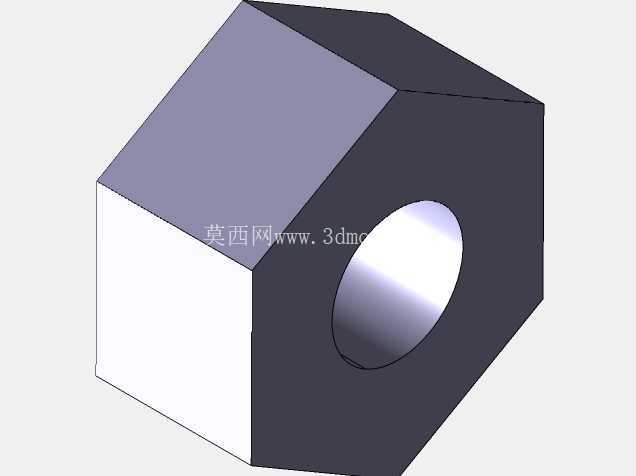

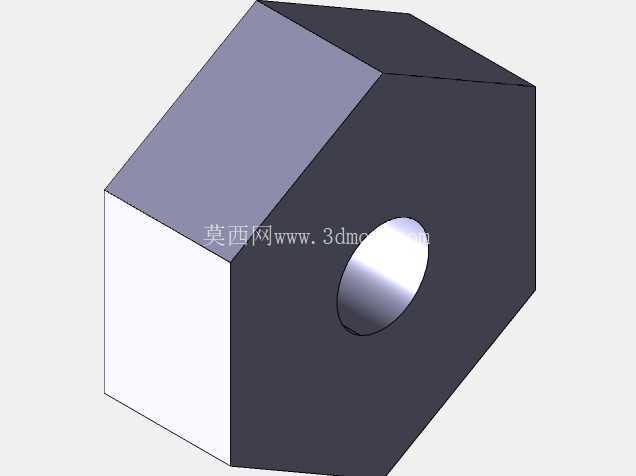

在普通卧式车床、小型外圆磨床以及钳工划线平台的加工场景里，尾座是和主轴箱配套完成轴类、套类工件装夹定位的核心配套部件，日常加工中但凡需要对长轴类工件做两端支撑、或是在工件端面完成中心孔定位钻孔作业，都离不开这类尾座结构的配合。这套手动尾座的整体结构采用分体式铸造基座设计，底部安装面预留了和机床床身导轨配合的定位滑槽，安装时可沿着床身导轨方向滑动调整位置，适配不同长度规格的工件装夹需求，到位后通过基座侧边的锁紧螺栓即可完成位置固定，避免加工过程中出现位移偏移。

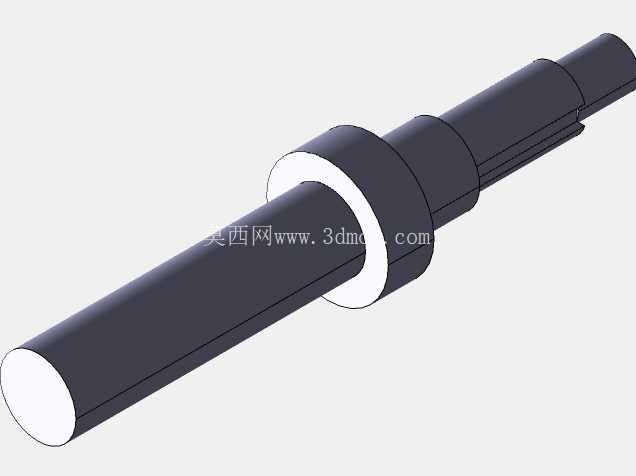

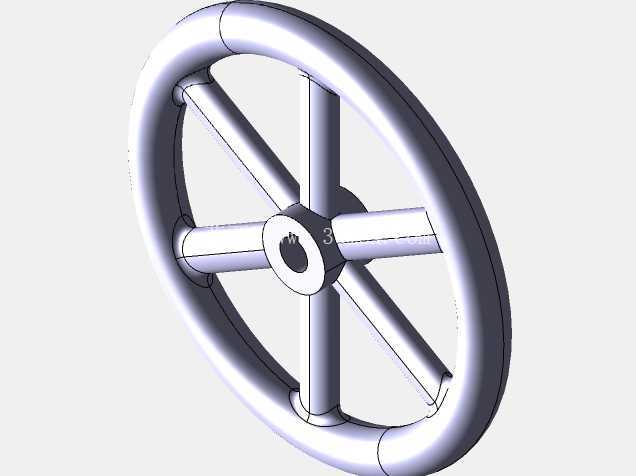

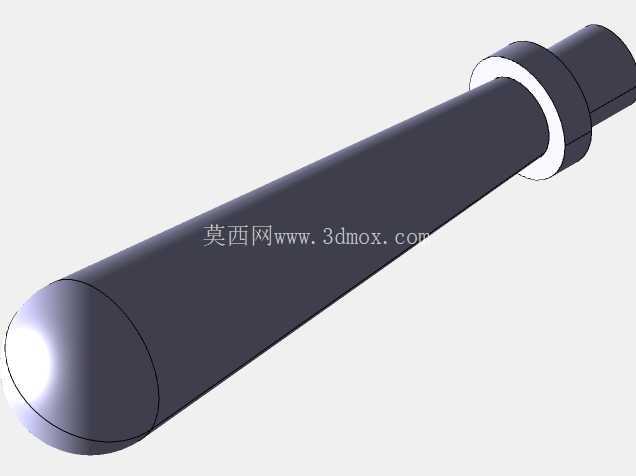

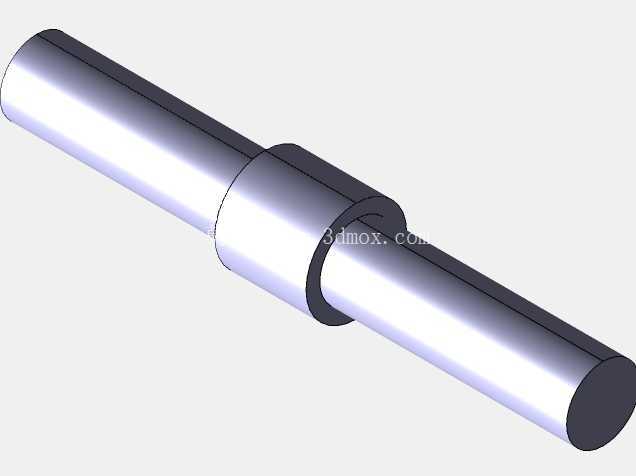

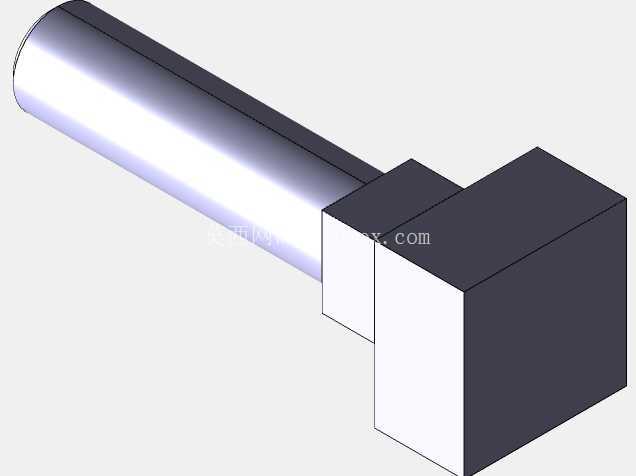

操作端采用手轮加锁紧手柄的组合结构，手轮和内部的进给丝杠直接连接，转动手轮即可带动前端的顶针做轴向进给运动，顶针采用标准莫氏锥度安装接口，可根据加工需求更换固定顶针、回转顶针或是钻夹头，当需要在工件端面钻中心孔、钻小直径轴向孔时，换装对应的麻花钻夹头即可直接完成钻孔作业，无需额外搭建钻孔工装。顶针的进给行程预留了足够的调节余量，既可以满足不同直径工件的顶紧行程需求，也能在换装钻具时提供足够的进给深度，进给丝杠采用梯形螺纹传动，具备良好的自锁性能，配合侧边的锁紧手柄，顶紧到位后扳下锁紧手柄即可锁死顶针位置，避免切削过程中顶针出现回退导致工件装夹松动。

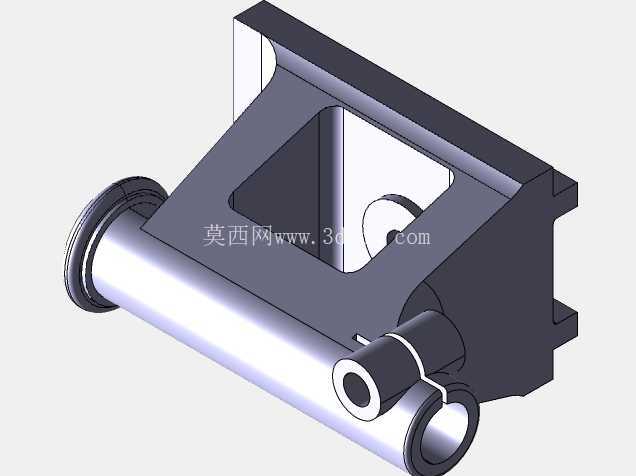

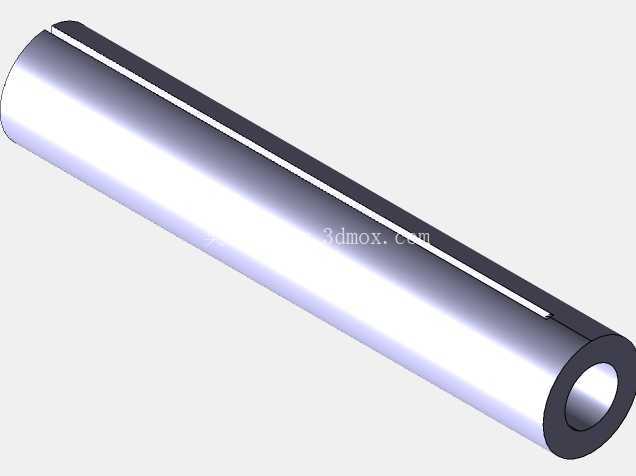

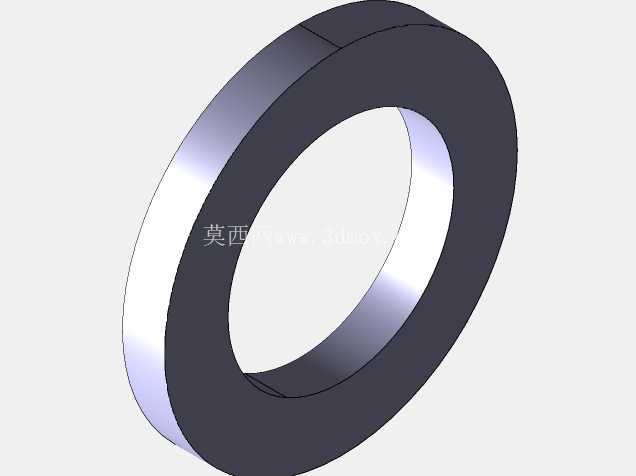

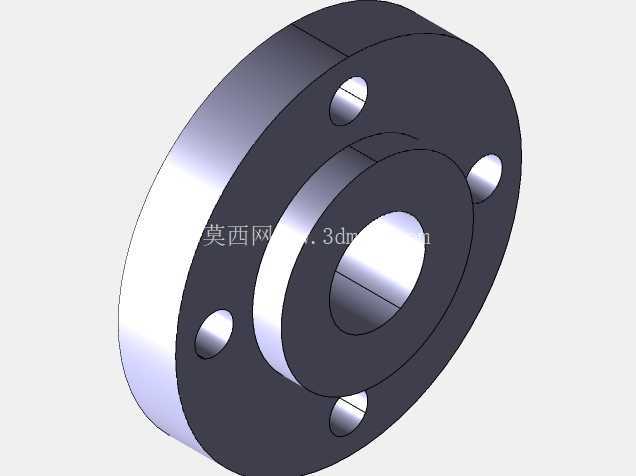

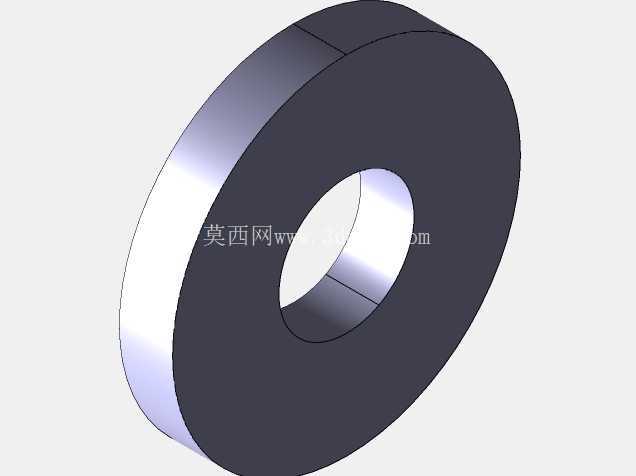

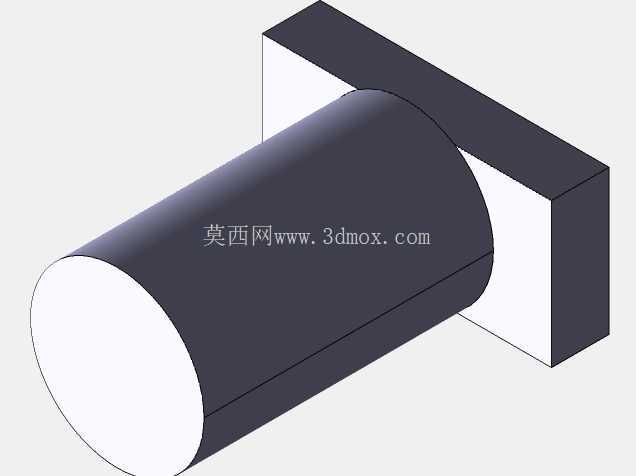

主体支撑部分采用开式框架式铸造结构，在保证整体结构刚性的前提下尽可能降低自重，框架内部预留了足够的丝杠安装与运动空间，同时也方便日常维护时清理内部的切屑、加注润滑脂。前端顶针套筒采用耐磨铸铁材质加工，和主体基座的导向孔做精密间隙配合，保证进给过程中无径向窜动，顶针的回转中心和机床主轴中心保持严格同轴，安装调试时可通过基座底部的调节螺钉微调中心高度，抵消长期使用后的导轨磨损带来的中心高偏差，保证加工时工件的同轴度精度。

从实际使用场景来看，这类手动尾座除了配套常规金属切削机床使用，也可作为钳工工位的独立工装使用，在完成长轴类零件的划线、铰孔工序时，配合分度头使用可完成等分划线、键槽加工定位等作业。设计过程中重点考虑了操作的便捷性，手轮的操作力经过杠杆比优化，单人单手即可完成顶紧操作，锁紧手柄的位置设置在操作侧的顺手位置，无需弯腰或侧身即可完成锁紧与松开操作，日常使用时的维护点仅需定期给丝杠和导向套筒加注润滑脂，无复杂的维护需求。安装边界上，底部的导轨安装槽尺寸适配常规小型车床的床身导轨宽度，整体高度控制在常规机床的中心高匹配范围内，无需额外加工转接板即可直接安装适配，整体结构没有复杂的电控或液压部件，纯机械结构的可靠性更高，适合小型加工车间、教学实训场景以及设备维修改造场景使用，在应对小批量、多品种的轴类零件加工时，这类手动尾座的调整灵活性远高于液压自动尾座，且故障率更低，维护成本也更可控。
