2英寸无刹车定向工业脚轮结构设计

在车间轻型周转料架、实验室小型设备台架、商用展陈移动柜体这类需要短距离移位、日常以固定工位使用为主的场景里，不带刹车的2英寸定向脚轮是性价比极高的移动支撑部件，这类脚轮不需要频繁调整行进方向，也不需要长时间驻留时的锁止功能，结构简单可靠，故障率远低于带刹车或万向转向结构的同规格脚轮，日常维护仅需定期清理轮面缠绕的纤维杂物即可，不需要额外调整刹车间隙或者转向轴承的预紧力。

从实际使用场景来看，这类小尺寸定向脚轮的单轮额定载荷通常在30-50kg区间，四个一组搭配使用时可以承载120-200kg的整体设备重量，完全覆盖轻型工作台、小型工具柜、物料周转箱、桌面级检测设备支架的移动需求，定向结构的优势在于推行时方向稳定，不会像万向轮那样在长距离直线推行时出现方向摆振，尤其是在铺设环氧地坪的车间、PVC地胶的办公实验区域，硬质轮面的滚动阻力小，推行时不会在地材表面留下压痕，也不会卡入地材的拼接缝隙造成推行卡滞。

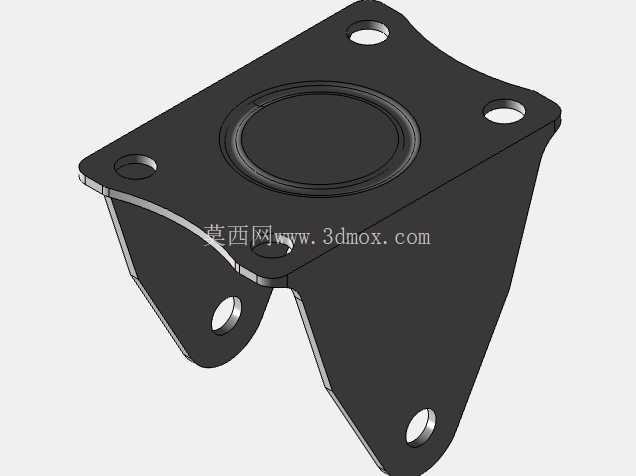

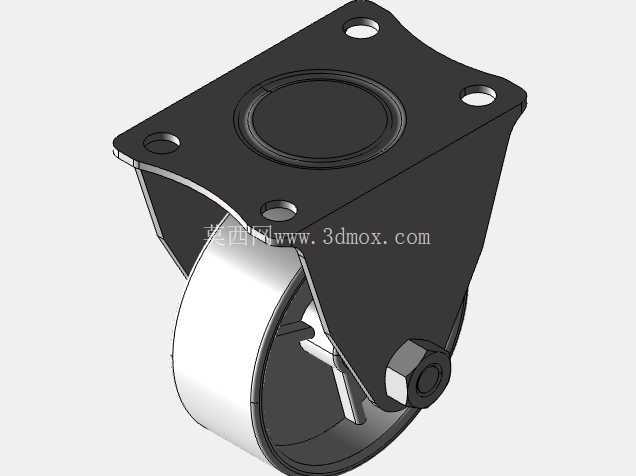

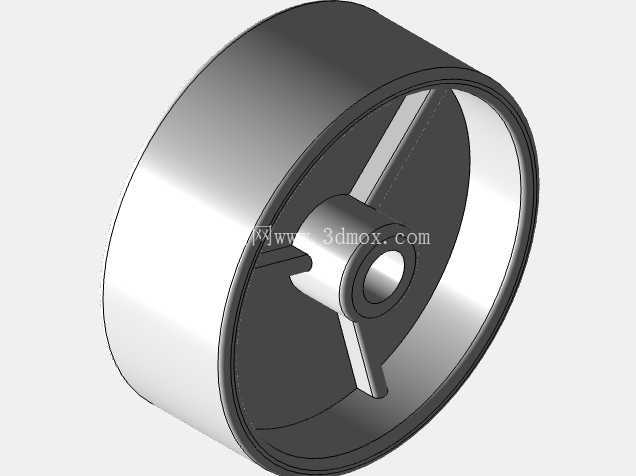

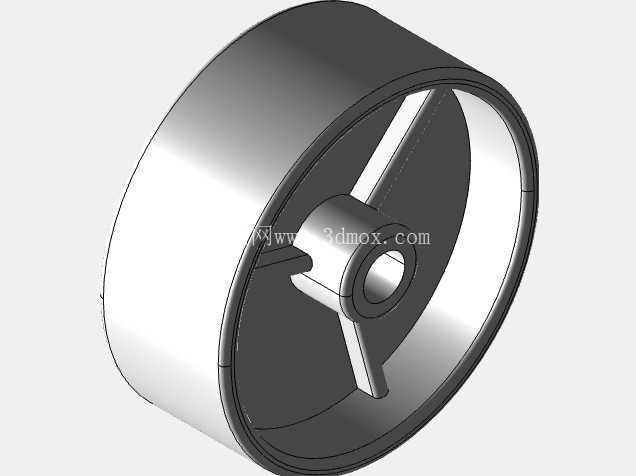

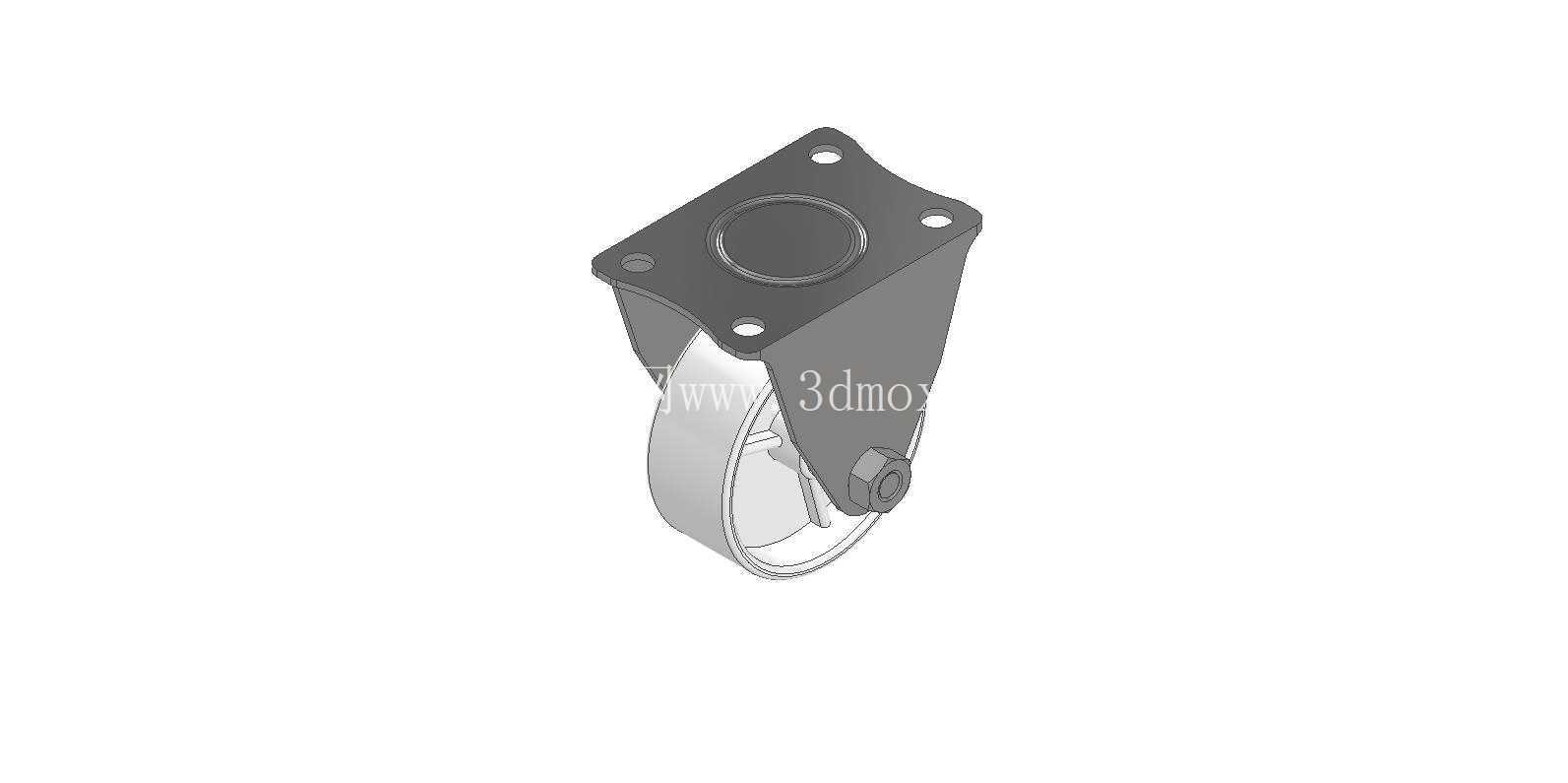

设计这款脚轮的时候，首先要明确安装边界：顶部的安装板采用四角开孔的平板固定结构，四个安装孔的孔位适配常规轻型设备的底部安装梁间距，安装时不需要额外打孔适配，直接用螺栓穿过设备底部的安装孔与脚轮支架锁紧即可，轮架采用冲压成型的钢结构，表面做电泳防锈处理，在潮湿的车间环境或者日常清洁沾水的场景下不会轻易出现锈层脱落的问题，轮体采用耐磨的硬质工程塑料或者尼龙材质，轮芯内嵌滑动轴承，直接套在轮轴上转动，没有额外的滚珠结构，进一步降低了结构复杂度，减少了故障点。

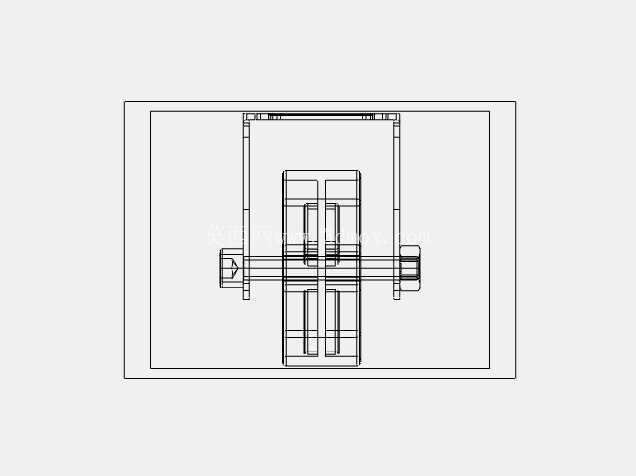

需要注意的是，轮架与轮体的连接位置预留了标准紧固件的安装空间，轮心位置适配M6规格的轮轴，搭配M6螺母锁紧，安装时需要控制锁紧力矩，避免螺母锁死导致轮体无法转动，合理的锁紧状态是轮体可以自由转动，轴向没有明显的窜动量即可。顶部的安装板与支架的连接采用铆接固定，铆接位置做了沉头处理，不会突出安装板表面，保证安装时脚轮与设备底面可以完全贴合，不会出现局部悬空导致的支架受力变形问题。

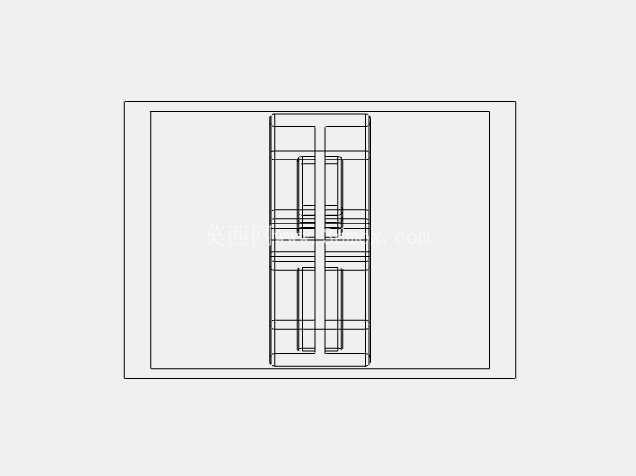

从外形尺寸来看，2英寸的轮径对应的整体安装高度在70mm左右，这个高度不会让设备整体抬升过高，避免设备重心过高导致的侧翻风险，同时预留了足够的离地间隙，在越过地面5mm以内的线缆、地坪接缝时不会出现卡底的问题。定向支架的转向限位是靠冲压支架的两侧翻边实现的，轮体转动时不会和支架发生干涉，轮面宽度在20mm左右，和地面的接触面积适中，既不会因为接触面积过大导致滚动阻力升高，也不会因为接触面积过小导致轮面压强过大，损伤地材表面。

在做设备选型搭配的时候，这类无刹车定向脚轮通常不会单独整组使用，一般是两个定向脚轮搭配两个万向脚轮安装在设备底部，定向轮安装在设备推行方向的后侧，万向轮安装在前侧，推行时只需要扶住设备前端调整方向，后侧的定向轮负责保持行进的直线性，这种搭配方式比整组使用万向轮的推行手感更稳定，也比整组使用定向轮的转向更灵活，兼顾了直线推行的稳定性和转向调整的便利性。如果是固定方向短距离移动的料架，也可以整组安装四个定向脚轮，移动时沿着固定轨道或者通道推行即可，不需要调整方向，结构成本更低，使用寿命更长。

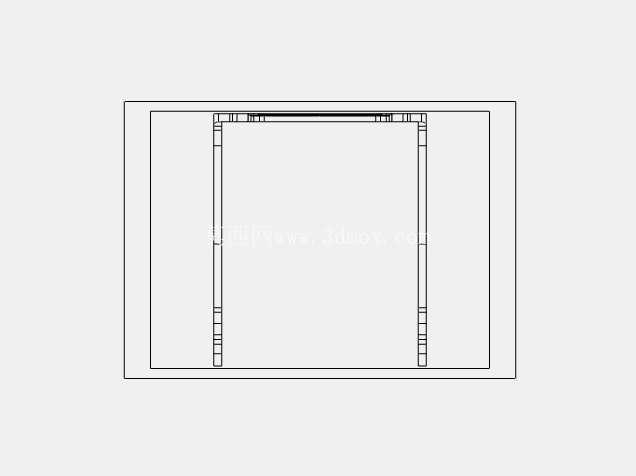

建模过程中需要重点关注几个配合位置的公差：轮轴与轮体内孔的配合间隙要控制在0.1-0.2mm之间，间隙过小会导致轮体转动卡滞，间隙过大会导致轮体转动时出现偏摆，运行噪音增大；安装板的四个安装孔位置度公差要控制在0.3mm以内，避免安装时孔位错位无法穿入固定螺栓；支架的两侧支撑板的同轴度要控制在0.2mm以内，保证轮轴安装后轮体不会出现偏磨，延长轮体的使用寿命。另外轮架的折弯位置要做圆角处理，避免应力集中导致长期受力后出现支架开裂的问题，冲压成型后要做去毛刺处理，避免安装时划伤操作人员。

这类脚轮的适用场景还包括小型家电的移动底座、花店的花架移动支撑、超市的小型促销展架，因为结构简单，生产成本低，损坏后更换成本也很低，不需要复杂的维护流程，是轻型移动支撑场景里的基础通用部件。在实际建模装配时，不需要额外建模配套的螺栓螺母等标准件，直接从标准件库调用对应规格的紧固件即可，把设计重心放在支架的结构强度验证、轮体的转动干涉检查、安装孔位的匹配验证上，保证模型导入装配后可以直接用于工程图出图或者3D打印样件验证。
