重载方形法兰万向脚轮组件结构设计

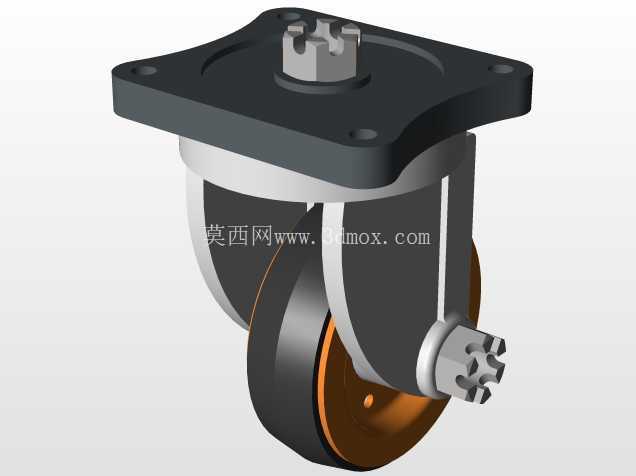

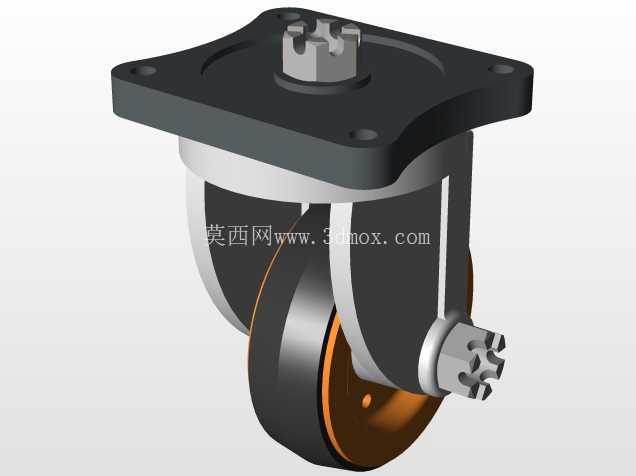

这款重载型法兰安装万向脚轮，主要面向重型工业设备的移动支撑场景设计，常见于大型工装夹具转运台、重型仓储货架、工业自动化设备移动基座、重型工具柜以及大吨位物流周转台车的底部行走支撑环节，区别于轻型家具脚轮与普通医疗脚轮，该款脚轮的承载冗余设计充分考虑工业场景下的偏载、冲击载荷工况，避免设备移动过程中出现轮体变形、转向卡滞的问题。

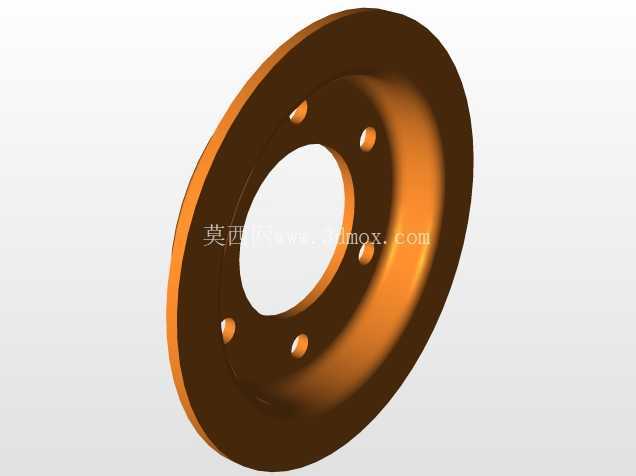

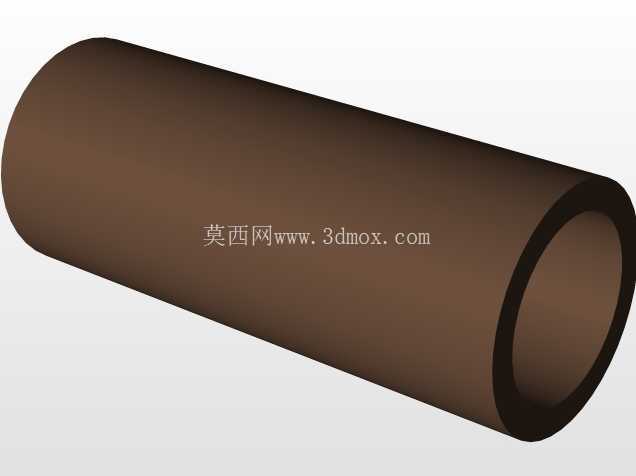

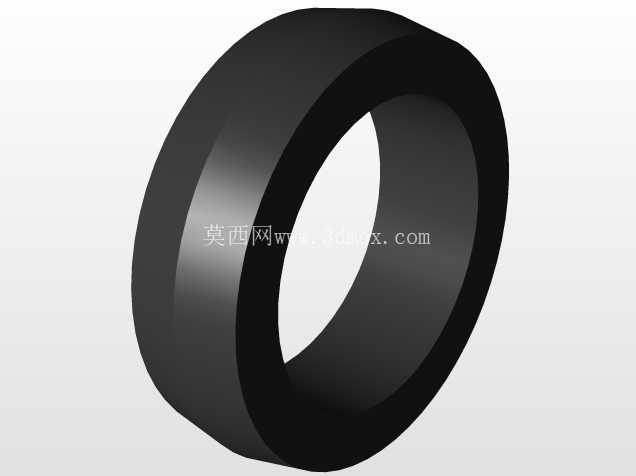

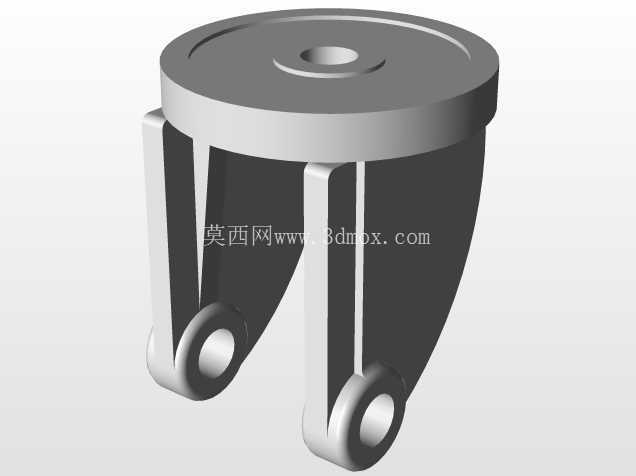

从结构设计逻辑来看，顶部采用方形四孔法兰作为安装接口，法兰盘做了下沉式安装孔设计，安装时螺栓头可完全沉入法兰盘面以下，不会出现螺栓凸起干涉设备底板的问题，法兰盘与转向支架之间采用大直径推力轴承配合径向定心轴的结构，相比普通铆接式转向结构，能承受更大的轴向载荷与径向倾覆力矩，即便设备重心偏移、单侧轮体承受额外偏载时，转向结构也不会出现卡滞或断裂问题。转向支架采用双侧支撑的叉形结构，支架与轮轴的连接位置做了加厚凸台设计，轮轴贯穿双侧支架板，避免单侧悬臂支撑带来的轴体弯曲变形问题，轮体部分采用硬质耐磨轮面搭配金属轮芯的复合结构，轮面材质具备适中的硬度，既可以在水泥地面、环氧地坪、钢板地面等常见工业地面行走时不会过度损伤地面，又能保证足够的耐磨性能，减少长期使用后的轮面磨损量，金属轮芯则承担主要的载荷传递作用，避免轮体在重载下出现压溃变形。

在安装边界方面，方形法兰的四个安装孔采用对称分布设计，孔位间距适配工业领域常用的重型脚轮安装尺寸规范，安装时不需要额外在设备底板上做非标打孔，可直接适配标准规格的安装底板；整体安装高度控制在合理区间，不会因为脚轮高度过高导致设备整体重心抬升过多，影响设备放置的稳定性，同时预留了足够的转向间隙，轮体在360度水平旋转过程中，不会与设备底部的突出结构发生干涉，轮体宽度与直径的配比经过优化，在保证承载能力的同时，不会因为轮体过宽导致转向阻力过大，即便在设备满载状态下，操作人员也可以轻松推动设备转向移动。

从实际使用的功能特性来看，这款脚轮的万向转向结构转动阻尼适中，既不会因为阻尼过小导致设备移动时出现方向跑偏、蛇形摆动的问题，也不会因为阻尼过大导致转向费力，轮面的圆弧过渡设计可以有效降低跨越小缝隙、小台阶时的阻力，在车间地面存在伸缩缝、小型障碍物时，可以平稳通过不会出现卡轮情况。轮体与支架之间预留了足够的排屑间隙，在金属加工车间这类存在切屑、粉尘的场景使用时，切屑和粉尘不会卡在轮体与支架之间造成轮体卡滞，日常维护只需要定期清理轮面缠绕的杂物、在转向轴承位置加注润滑脂即可，不需要复杂的拆解维护。

设计过程中针对应力集中的位置做了优化处理，法兰盘与转向轴的连接位置做了圆弧过渡，避免直角连接带来的应力集中问题，在承受冲击载荷时不会从连接根部断裂；叉形支架的弯折位置做了加强筋结构，提升支架的抗变形能力，即便设备在移动过程中遇到硬物撞击轮体，支架也不会出现弯折变形导致轮体偏斜。轮轴两端采用防松结构设计，长期震动工况下不会出现轴体松动脱出的问题，适配工业车间内存在设备震动、频繁移动的使用场景，不需要频繁检查紧固件的松紧状态。
