双安装座弯臂式连接固定支座结构设计

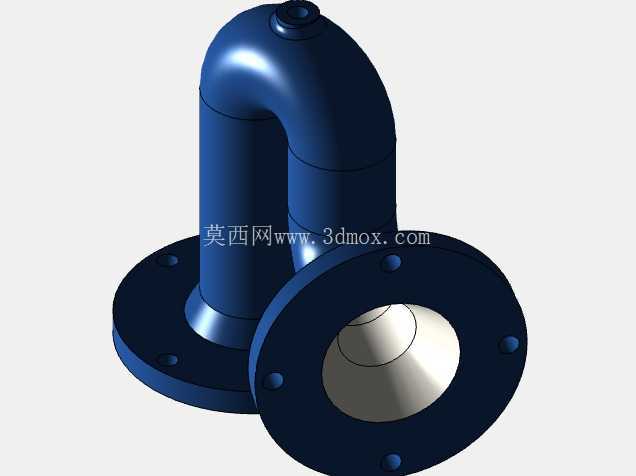

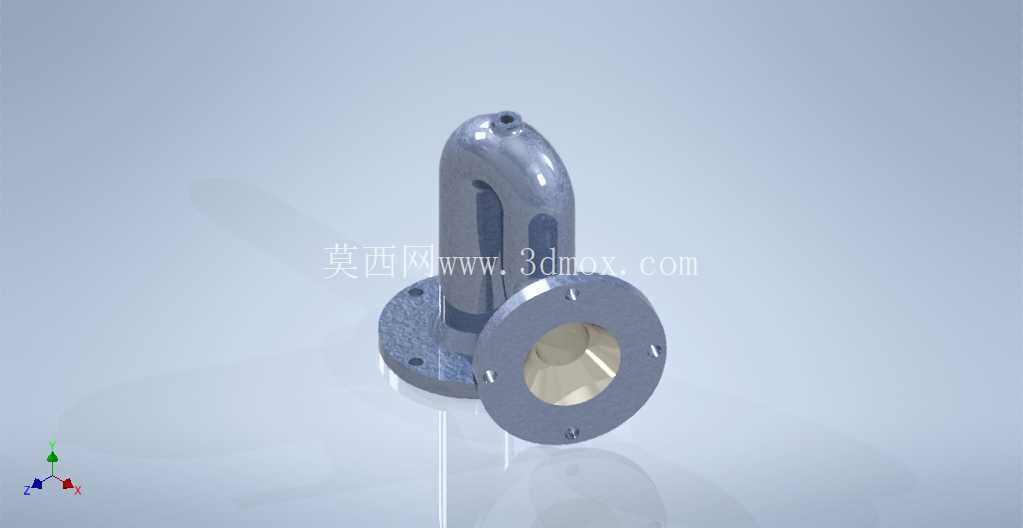

这款双安装座弯臂式连接固定支座，是面向轻工输送线、小型自动化设备机架辅件连接场景开发的支撑类构件，日常在皮带线侧边挡料机构安装、小型传感器支架转接、设备外围护板挂装这类工况中使用频次较高，区别于常规直臂式支座，其弯弧过渡的臂身结构可以在有限安装空间内避让设备主体的管线、凸台结构，减少额外的转接件使用，降低装配环节的累计误差。

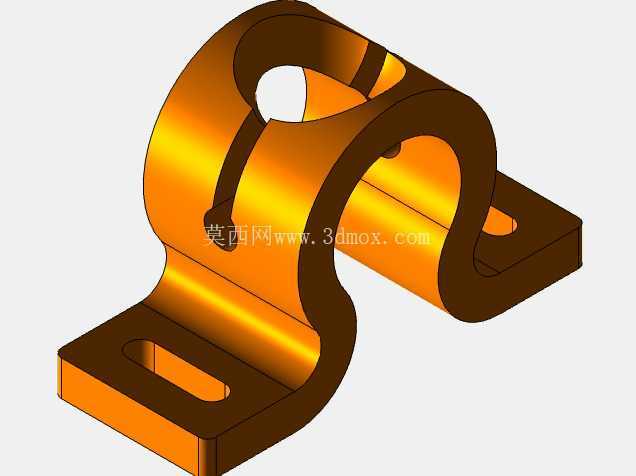

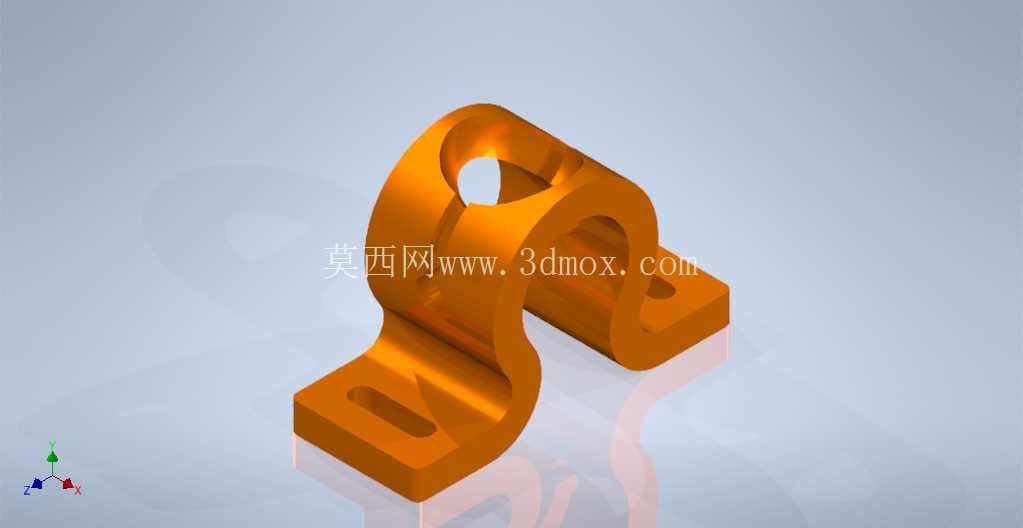

从结构功能来看，支座底部设置两个带长圆孔的安装翼板，长圆孔的设计允许安装时沿孔长方向调整位置，抵消安装基面的孔位加工误差，适配不同孔距的安装基面，无需现场扩孔即可完成装配；上部的环形抱紧位用于穿装圆杆类被支撑件，环形侧壁开设的锁紧孔可配合紧定螺钉实现被支撑件的周向固定与轴向锁止，避免设备运行过程中被支撑件出现窜动、转动偏移。臂身采用连续弯弧过渡而非直角折弯结构，一方面可以降低直角位置的应力集中系数，在承受交变载荷时减少应力开裂风险，另一方面弯弧结构的刚性优于同厚度的直角折弯件，在同等支撑载荷下可以采用更薄的壁厚，实现构件轻量化。

设计过程中首先明确安装边界约束：安装基面的可用宽度需覆盖两个翼板的总宽度，翼板底面为全平面加工，保证与安装基面贴合时无翘曲，避免锁紧后支座出现倾斜；上部环形抱紧位的内孔直径与被支撑圆杆为间隙配合，单边间隙控制在0.1-0.2mm之间，既保证装配时可以顺利穿入，又不会因间隙过大导致支撑晃动。臂身的弯弧半径经过受力校核，当被支撑件承受垂直于臂身方向的径向载荷时，弯弧位置的最大应力低于材料屈服强度的60%，满足长期静载支撑的强度要求，同时避免材料冗余带来的成本浪费。

实际选型应用时，需要注意安装基面的平面度要求，若基面存在局部凸起，会导致翼板贴合不实，锁紧螺栓后臂身出现内应力，长期受载可能引发变形；上部锁紧孔的螺纹深度经过优化，紧定螺钉锁紧时螺纹啮合长度满足螺纹强度要求，不会出现滑牙问题。两个安装翼板上的长圆孔方向与臂身弯弧的延伸方向垂直，调整安装位置时可以沿垂直于被支撑件轴线的方向微调，适配不同的安装间距需求，无需重新加工安装孔。这类支座常替代现场焊接的简易支架，相比焊接支架，其成型精度更高，装配一致性好，无需现场做焊后打磨、防锈处理，能有效缩短设备装配周期，在模块化设备组装场景中优势明显。

从结构工艺性来看，该构件适合采用压铸工艺成型，壁厚均匀设计避免压铸过程中出现缩孔、冷隔缺陷，翼板与臂身的过渡位置设置工艺圆角，既满足脱模要求，又能提升结构强度；成型后安装面与环形内孔做少量机加工即可达到装配精度要求，适合批量生产，成本控制优势明显。在设备维护环节，这类标准化支座损坏后可直接替换，无需现场测绘加工，降低设备运维的时间成本。
