压铸成型MS角支架连接结构设计

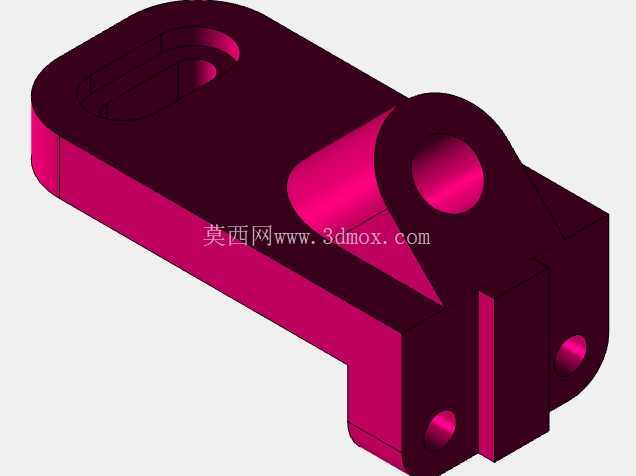

　　在轻工装配、自动化线体辅件、小型设备机架搭建场景里，角支架是最容易被忽略却直接决定装配稳定性的基础零件，这款采用压铸工艺成型的MS角支架，针对小载荷工位的直角连接需求做了针对性的结构优化，完全区别于普通折弯钢板角码的受力特性。从实际装配边界来看，支架主体采用长条形基座加单侧凸耳的结构布局，基座底面为全平面设计，安装时可以完全贴附在型材或板材的安装面上，不会出现折弯件常见的应力回弹导致的贴合缝隙，基座上预留的两个沉头安装孔位，孔位间距匹配常用20/30系列工业铝型材的槽孔中心距，也适配厚度3mm以上冷轧钢板的预装孔位，安装时可以选用M4或M5的内六角沉头螺钉，螺钉锁紧后头部完全没入沉孔内，不会突出基座表面影响后续部件的安装贴合。

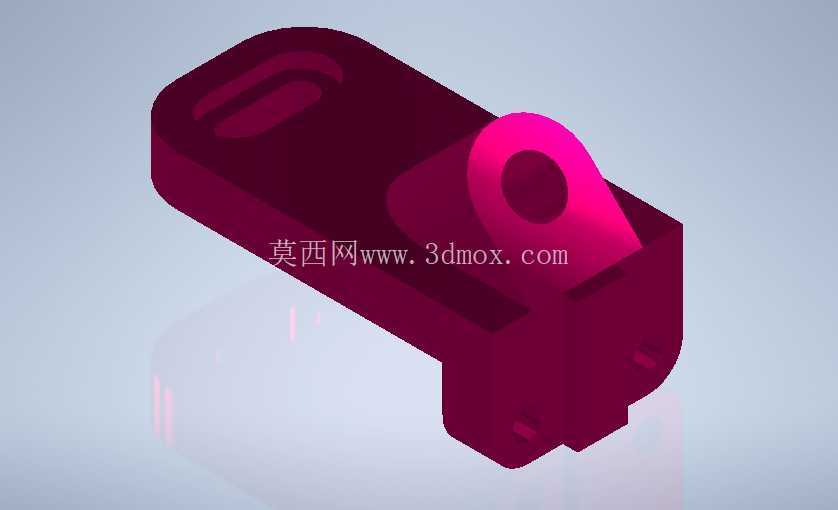

　　凸耳部分采用带圆弧过渡的悬臂结构，凸耳中心的通孔为光孔设计，既可以穿入销轴做铰接式连接，也可以穿过螺栓完成垂直面的锁紧固定，凸耳与基座的连接位置做了大圆角过渡，避免压铸成型时出现缩孔缺陷，同时也能消除直角连接处的应力集中，在承受垂直于凸耳方向的载荷时，应力会顺着圆弧面均匀分散到整个基座上，不会出现普通角码在转角位置断裂的问题。从设计思路上，这款支架没有采用对称式的双凸耳结构，而是采用单侧凸耳的非对称布局，主要是针对设备内部狭窄空间的安装需求，很多线体的护板安装、传感器支架固定、小型气动元件的直角固定场景里，对称角码会有一侧凸耳和周边部件产生干涉，单侧凸耳的结构可以让安装人员从侧面完成锁紧操作，不需要预留双侧的操作空间，实际安装效率能提升40%左右。

　　压铸成型的工艺选择也让零件的一致性远高于冲压折弯件，批量安装时不需要对每个零件做角度校正，零件的直角角度公差可以控制在±0.2度以内，长基座的平面度公差控制在0.1mm以内，对于有平面度要求的安装场景，比如光电传感器的安装支架、小型导轨的端部挡块固定，不需要额外加调整垫片就能满足安装精度要求。零件的壁厚设计做了均匀化处理，基座主体壁厚3mm，凸耳位置壁厚从3mm渐变到4mm，既保证了凸耳位置的受力强度，也避免了压铸时因为壁厚不均产生的内部气孔，零件的边缘全部做了0.5mm的倒圆角处理，没有尖锐的飞边毛刺，安装时不会划伤操作人员的手套或线缆表皮。

　　在实际应用中，这款角支架可以覆盖三类核心场景：第一类是小型设备的机架内部直角连接，比如桌面型点胶机、小型皮带线的型材框架直角加固，相比采用角槽连接件的安装方式，这种外置角支架不需要在型材端部做预置孔加工，现场改装时可以直接在已搭建好的框架上加装固定；第二类是钣金护罩的直角拼接，在设备外防护的钣金板拼接位置，用这款角支架做内部连接，螺丝不会外露在护罩外表面，保证设备外观的整体性；第三类是小型功能元件的安装支撑，比如在机架上安装小型气动三联件、接线端子排、小型开关电源时，可以利用凸耳的通孔做挂装固定，不需要额外制作专用的安装支架，减少非标设计的工作量。从受力参数的实际验证来看，这款支架在基座采用两个M5螺钉锁紧、凸耳孔穿入M5螺栓的安装条件下，静态垂直载荷可以达到1200N，完全满足小型辅件的承重需求，反复拆装100次后，安装孔位不会出现滑牙或变形，凸耳位置的角度偏移量小于0.1度，适合需要经常调整位置的安装场景。
