工业管路用蒸汽排放阀结构设计方案

在工业蒸汽输送管网、热力换热机组、锅炉配套辅机以及化工反应类承压设备的管路系统中，蒸汽排放阀是保障系统压力稳定、避免超压安全事故的核心阀件，日常运行中承担着将系统内多余饱和蒸汽、过热蒸汽可控排出的作用，防止管路或设备内部压力超过设计承压阈值，同时也可在系统检修、停机阶段完成蒸汽排空作业，为后续运维操作提供安全的作业环境。不同于普通的截断类阀门，这类排放阀的动作响应灵敏度直接关系到整套蒸汽系统的运行安全，设计阶段需要充分考量蒸汽介质的高温特性、压力波动下的密封可靠性，以及长期反复启闭过程中的结构疲劳问题。

从结构设计逻辑来看，这款蒸汽排放阀采用了直通式的流道布局，进、出口连接端的同轴度公差控制在0.05mm以内，能够直接对接同通径的工业蒸汽管路，不需要额外加装变径接头来适配安装，减少了管路系统的潜在泄漏点。阀瓣与阀座的密封面采用了锥面配合结构，相比平面密封结构，锥面密封在相同的弹簧预紧力下能够获得更高的密封比压，即使在蒸汽介质带少量冷凝水、管路存在轻微振动的工况下，也能保持可靠的密封性能，不会出现正常运行工况下的蒸汽泄漏问题。阀杆部分做了抛光处理，表面粗糙度达到Ra0.8，与阀盖处的填料函配合时，能够降低填料的磨损速率，延长密封填料的更换周期，减少日常运维的工作量。

安装边界方面，这款阀件的整体结构紧凑，阀体的最大外轮廓尺寸适配DN25通径的常规安装空间，阀体底部到阀杆顶端的总高度控制在160mm以内，横向最大宽度不超过80mm，在管路排布密集的换热站、车间蒸汽支管段安装时，不会与周边的其他阀件、管路支架产生空间干涉。进出口端的连接尺寸符合国标管路法兰的配套要求，也可根据实际安装场景更换为螺纹连接结构，适配不同压力等级的蒸汽管路安装需求。设计时特意将操作端的位置设置在阀体侧上方，即使是在保温层包覆完成的管路上，操作人员也能顺利完成手动启闭操作，不需要额外拆除局部保温层来调整阀门状态。

功能特性上，这款排放阀兼顾了自动泄压与手动操作的双重需求，当系统内部蒸汽压力超过设定的开启压力值时，阀瓣会在介质压力的推动下克服弹簧预紧力自动开启，快速排出多余蒸汽，待系统压力回落至设定的回座压力区间后，阀瓣会自动回座完成密封，不需要人工干预即可维持系统压力在安全运行范围内。手动操作机构的设置，主要是为了满足系统调试、定期校验阀门动作可靠性的需求，操作人员可以通过手动提拉结构强制开启阀门，验证阀瓣动作是否顺畅，也可在系统需要快速排空时手动开启阀门加快泄压速度。阀体的流道部分做了圆弧过渡处理，能够减少蒸汽排放过程中的流阻损失，降低高速蒸汽流过阀件时产生的气动噪声，同时也避免了流道直角位置的冲蚀磨损，延长阀体的整体使用寿命。

在实际工程应用中，这类蒸汽排放阀常被安装在分汽缸的出口支管、换热器的蒸汽入口端、蒸汽主管路的末端高点位置，除了超压泄压的作用外，也可用于管路系统初次投运时的冷空气排放，避免管路内部形成气阻影响蒸汽输送效率，或是在冬季停机时排出管路内部残留的蒸汽冷凝水，防止冻裂管路。设计阶段针对蒸汽介质的高温特性，阀体材料选用了具备良好耐高温性能的铸钢材质，弹簧部件采用了高温合金弹簧钢，能够在250℃的长期工作温度下保持稳定的弹性性能，不会因为长期高温环境出现弹力衰减，导致阀门开启压力偏移、密封失效的问题。阀瓣的密封面堆焊了硬质合金层，能够耐受高速蒸汽流的冲蚀，即使经过上千次的启闭动作，密封面也不会出现明显的冲蚀沟痕，依然能保持可靠的密封性能。

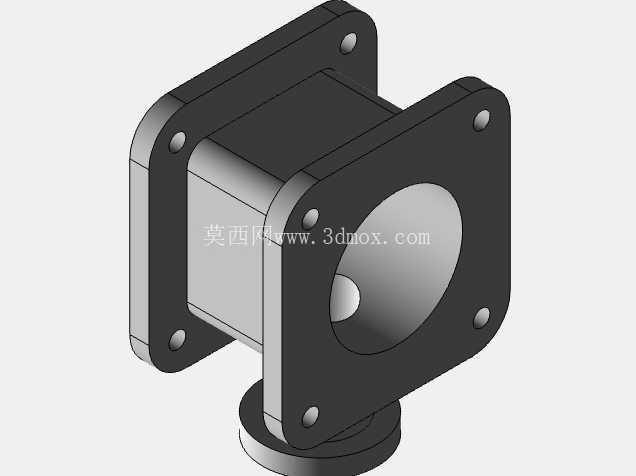

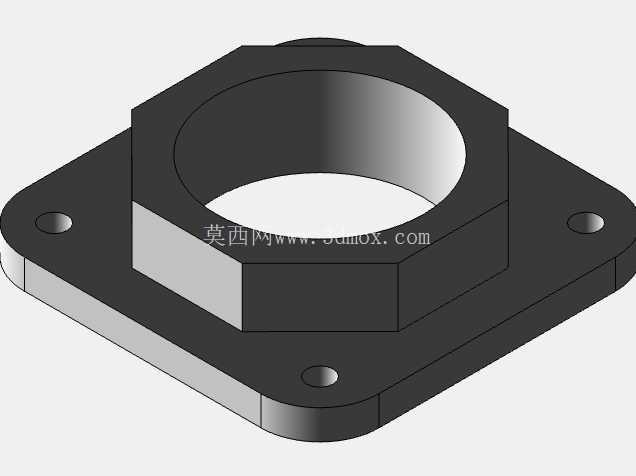

从建模的细节处理来看，这款阀件的三维模型完整还原了内部的弹簧、阀瓣、阀杆、填料压盖等所有零部件的装配关系，每一个零部件的配合公差都按照实际机械加工的要求进行了设定，比如阀杆与填料压盖的配合间隙控制在0.02-0.04mm之间，既保证阀杆动作顺畅无卡滞，又不会因为间隙过大导致填料处出现蒸汽泄漏。阀体的壁厚按照1.6MPa的公称压力进行计算，最薄位置的壁厚不小于5mm，满足承压部件的强度要求，同时在阀体的拐角位置都做了圆角过渡处理，避免应力集中导致的阀体开裂问题。模型的装配约束完全按照实际装配工艺设置，能够直观模拟阀门的启闭动作过程，方便设计人员在做管路排布时进行运动干涉检查，也可用于后续的有限元强度分析、流场仿真分析，为阀件的性能优化提供准确的数字模型基础。
