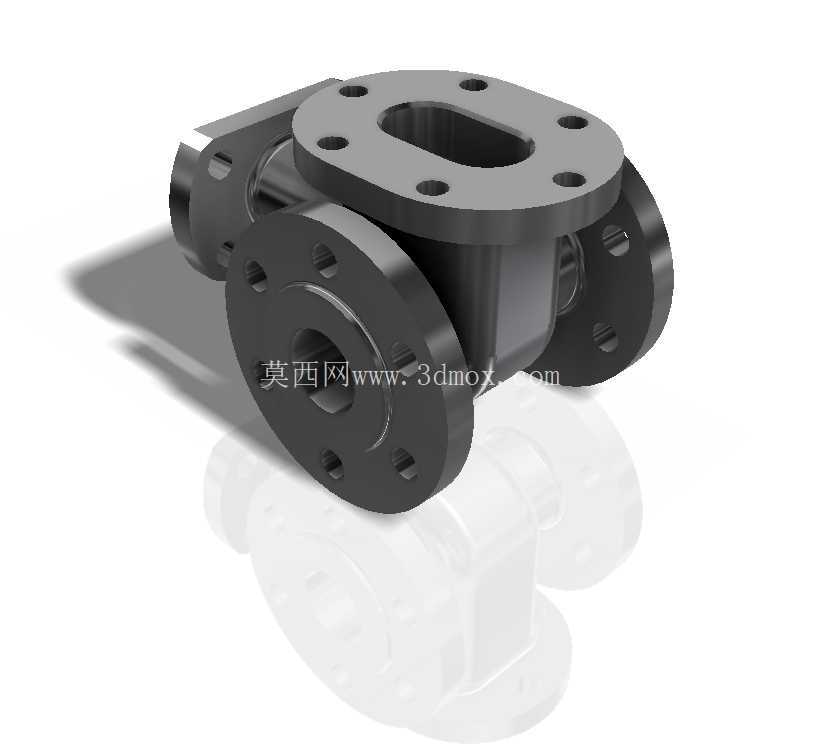

在工业流体输送管网的搭建过程中,阀体作为管路系统的核心承压与通断控制载体,其结构合理性直接决定整套管路的运行稳定性与维护成本,本次呈现的多通路法兰阀体,主要面向中低压工况下的流体换向、汇流与分流场景,常见于化工介质输送、循环水系统、小型液压动力单元以及暖通空调管路的节点位置。不同于常规两通式直通阀体,该阀体采用三向接口布局,三个接口端均设置标准凸面法兰结构,法兰端面均匀分布螺栓通孔,安装时可通过匹配的螺栓组与对应管路法兰实现刚性连接,法兰密封面的平面度公差控制在Ra3.2以内,可适配非金属平垫片或金属缠绕垫片,满足不同压力等级下的密封要求,避免长期运行过程中出现介质渗漏问题。

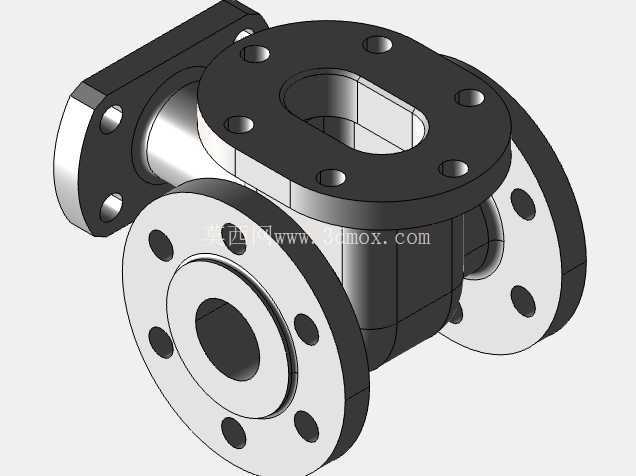

从结构设计逻辑来看,阀体主体采用一体化铸造成型的腔体结构,内部流道做圆弧过渡处理,没有直角突变结构,能够有效降低流体在腔体内的沿程阻力,减少介质输送过程中的压力损失,同时避免流道死角处的介质沉积,对于带有少量固体颗粒的流体介质也能保持较好的通过性,降低堵塞风险。顶部设置的椭圆形法兰接口为阀件安装位,可适配对应的阀芯、阀杆以及驱动组件,不管是手动旋钮驱动、气动执行器驱动还是电动执行器驱动,都能通过该法兰位实现快速装配,接口的螺栓孔位置按照通用阀件安装尺寸设计,具备较强的配件互换性,后期维护更换阀内件时不需要整体拆卸阀体,仅需拆开顶部法兰即可完成内部组件的检修与更换,大幅降低现场运维的工作量。
从安装边界来看,三个侧向法兰的中心轴线处于同一垂直平面内,其中两个法兰轴线共线,第三个法兰轴线与该共线轴线呈垂直布局,安装时可根据管路走向选择对应的接口作为进液端或出液端,既可以作为三通分流阀使用,将单路输入的流体分为两路输出,也可以作为三通合流阀使用,将两路输入的流体汇为单路输出,适配不同的管路工艺需求。阀体的壁厚按照公称压力1.6MPa的工况进行冗余设计,腔体过渡位置做圆角加厚处理,避免铸造应力集中导致的承压薄弱点,能够耐受常规工况下的水锤冲击,不会因为瞬时压力波动出现腔体开裂问题。在实际选型应用中,该类阀体可根据输送介质的不同选择对应的铸造材质,输送普通水基介质时可采用灰铸铁材质控制成本,输送腐蚀性化工介质时可更换为不锈钢或铸铜材质,适配不同的介质腐蚀耐受要求。不同于焊接式连接的阀体,法兰连接的结构形式不需要在安装现场进行焊接作业,仅需通过螺栓紧固即可完成装配,对于后期需要频繁拆解维护的管路节点来说,能够大幅缩短拆装作业的时间,同时避免焊接热应力对阀体材质性能造成的影响。
在三维建模过程中,该阀体的所有法兰安装尺寸、螺栓孔间距、流道通径均按照通用管路附件标准进行参数化绘制,设计人员在进行管路系统三维布局时,可以直接调用该模型进行装配干涉检查,提前核对安装空间是否满足螺栓拆装的操作距离,避免现场安装时出现法兰与周边管路、结构件碰撞的问题。阀体外部的非加工面保留铸造拔模斜度,既符合铸造工艺的生产要求,也不会额外增加不必要的机加工成本,所有需要密封配合的端面、阀件安装位均预留合理的机加工余量,能够满足常规机加工工艺的精度要求,不需要特殊的定制加工设备即可完成生产制造。在液压系统应用场景中,该阀体可作为集成阀块的外接通路单元,将不同回路的液压油进行汇通分配,配合对应的阀芯实现不同执行元件的动作控制;在市政供水系统中,该类阀体可安装在管路分支节点,实现不同供水支路的通断控制,不需要额外加装多个两通阀进行组合,减少管路节点的泄漏点数量。
