15.6寸笔记本液晶屏HDMI转EDP驱动板结构

在消费电子结构设计领域，笔记本内置显示驱动组件的结构合理性直接影响整机装配效率与长期运行稳定性，这款适配15.6寸笔记本液晶屏的驱动板结构，是针对常规便携本内置显示信号转换需求完成的三维结构设计。从实际应用场景来看，该驱动板主要承担笔记本主板HDMI输出信号向液晶屏EDP输入信号的转换功能，是主板显示输出模块与液晶面板之间的核心信号衔接部件，日常工作中需要持续稳定传输高速显示信号，同时要适配笔记本内部紧凑的安装空间，避开主板、电池、散热模组等周边部件的干涉区域。

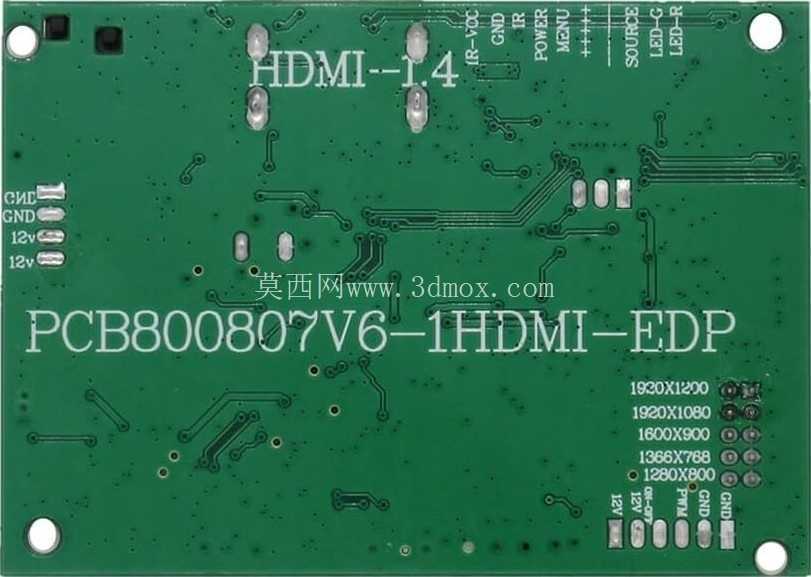

从功能特性层面看，这款驱动板采用PCB800807V6-1版本的电路布局，板载HDMI信号输入接口与EDP信号输出接口，接口位置的排布充分考虑了笔记本内部排线的走线路径，输入接口朝向主板侧预留足够的排线插拔空间，输出接口朝向液晶面板侧的FPC连接位做了定位缺口设计，避免装配时排线插反导致的电路损坏。板体四个角位预留了固定安装孔，孔位的位置与笔记本内壳的固定柱完全对应，安装时可以直接通过螺丝将驱动板锁定在壳体内的预设位置，不需要额外增加固定支架，减少整机的零件数量与装配工序。

设计过程中首先围绕15.6寸常规笔记本的内部安装边界做了尺寸约束，板体整体采用矩形薄型结构，厚度控制在常规PCB板的标准厚度范围内，板体边缘的凸起结构是接口的防护挡边，一方面可以在装配时引导板体快速卡入安装位，另一方面可以避免排线接口直接与壳体硬接触导致的接口开焊。板体表面的元件布局做了避让设计，高度较高的接口元件全部布置在板体的同一侧边，其余贴片元件的高度均控制在安全范围内，确保板体安装后与背面的壳体、正面的屏蔽罩之间留有足够的安全间隙，不会出现元件挤压短路的问题。

从安装边界的细节来看，板体的整体长宽尺寸严格匹配15.6寸笔记本内壳预留的驱动板安装仓尺寸，侧边的两个凸起接口结构刚好嵌入壳体对应的开槽位置，装配后板体不会出现横向或纵向的窜动，固定孔位的周边做了露铜接地处理，安装后可以通过固定螺丝与壳体的接地结构连通，提升板卡的抗干扰能力，避免高速信号传输过程中出现的显示花屏、闪屏问题。板体边缘做了圆角处理，避免装配过程中锋利的板边划伤内部排线的绝缘层，同时也能减少板体安装时对周边部件的磕碰损伤。

在结构验证阶段，这款驱动板的三维模型可以直接导入整机装配环境做干涉检查，模拟实际装配过程中板体与周边电池、散热鳍片、主板元件的间隙是否满足安全要求，同时可以模拟排线弯折半径是否在允许范围内，避免排线长期处于过度弯折状态导致的线芯断裂。对于结构设计从业者来说，这类板卡结构的建模重点不在于复杂的曲面造型，而在于对安装边界、接口位置、固定方式的精准把控，每一个孔位的坐标、每一个接口的突出高度、每一处避让槽的尺寸，都需要和整机的内部结构完全匹配，哪怕0.1mm的尺寸偏差，都可能导致装配时出现干涉，无法顺利安装到位。

实际选型应用中，这类驱动板结构需要匹配对应分辨率的15.6寸EDP接口液晶屏，板体的信号输出参数需要和液晶屏的驱动参数匹配，而结构层面的通用性则决定了该驱动板可以适配多少款同尺寸的笔记本外壳，这款结构的固定孔位采用行业通用的孔距设计，在多数常规15.6寸笔记本的内部空间中都可以顺利安装，不需要对壳体做额外的修改。板体背面没有布置过高的元件，安装时可以直接贴附绝缘麦拉片，避免与壳体接触造成短路，绝缘片的贴附区域在模型中也做了对应的平面预留，确保贴附后不会出现起翘、移位的问题。
