适配MG90S微伺服的集成式HVFF8配套阀组结构

　　在小型流体控制回路的搭建场景中，尤其是桌面级实验装置、小型自动化流体分配单元、教学演示类流体控制实训台这类对安装空间、控制精度有双重要求的应用里，常规工业级伺服阀往往存在体积冗余、驱动扭矩不匹配、安装接口无法适配小型执行器的问题，这款适配MG90S微伺服的阀组结构，正是针对这类小流量、紧凑安装空间的流体控制需求开发的配套结构。从实际使用场景来看，这类阀组常被用在小型恒压供水实验装置、微型流体配比设备、小口径管路通断与流量调节单元中，和HVFF8阀配合时，可通过MG90S的角位移输出直接驱动阀芯动作，省去了额外的传动转接结构，大幅缩小了整个控制单元的安装体积。

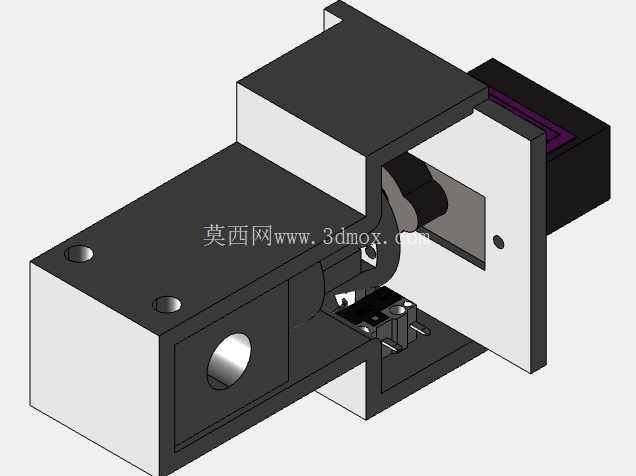

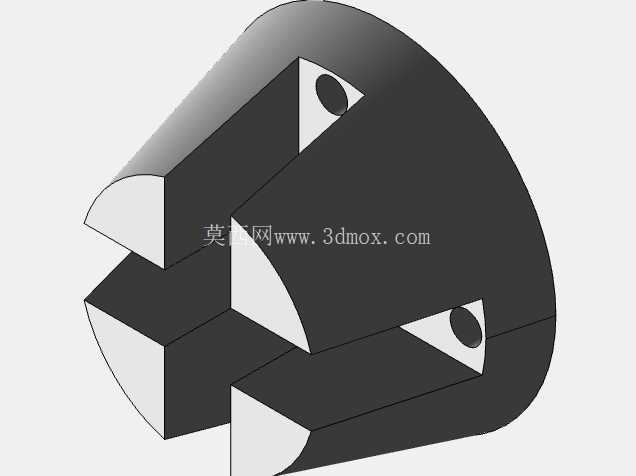

　　从功能特性上看，该阀组将伺服安装座、阀腔、安装固定基座做了一体化集成设计，伺服电机直接嵌入阀组上部的安装槽内，输出轴直接和阀芯驱动端对接，没有额外的联轴器或者连杆传动结构，既减少了传动间隙带来的控制误差，也降低了整体结构的装配复杂度。阀腔内部的流道做了平滑过渡处理，避免小流量工况下出现流道涡流、压力损失过大的问题，下部的圆形接口为流体进出主通路，侧面的两个小型安装孔用于阀组在设备基板上的定位固定，上部的伺服安装槽预留了接线避让空间，不会出现伺服线材被壳体挤压、磨损的问题。

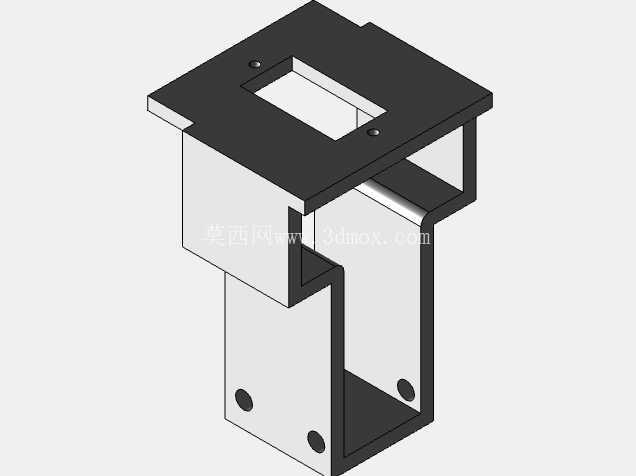

　　设计思路上，整个结构优先考虑了小型化场景下的安装适配性，没有沿用工业伺服阀的分体式安装逻辑，而是将执行器安装位和阀体本体做了融合设计：伺服安装位的槽体尺寸完全匹配MG90S的外形轮廓，槽边预留了0.2mm的装配间隙，既可以保证伺服顺利装入，也不会出现伺服运行时的晃动偏移；阀芯的驱动行程和MG90S的转动角度做了匹配设计，当伺服转动到极限角度时，阀芯刚好到达全开或者全关位置，不需要额外设置行程限位开关，简化了外围控制电路的设计。阀组的基座部分做了加厚处理，在侧面安装孔位置设置了局部加强筋，避免安装锁紧时出现基座变形，导致阀腔密封失效的问题。

　　从外形尺寸与安装边界来看，整个阀组的主体轮廓为方正结构，上部突出的伺服部分高度控制在常规小型设备的安装层间距离范围内，不会和上层的管路或者电路板出现干涉；下部的流体接口为标准圆柱接口，可直接对接常用的小型软管快插接头，不需要额外做转接接头加工；侧面的两个固定孔孔距和常规小型流体阀的安装孔距保持一致，可直接替换原有同规格的手动阀或者电磁阀，不需要对设备的安装基板做重新打孔加工。安装时需要注意，伺服的接线端需要朝向阀组预留的避让槽一侧，避免线材和周边运动部件出现剐蹭，阀组和安装基板贴合的面做了平面度处理，安装时只需要在结合面加装适配的密封垫片，即可保证流体不会从安装位置渗漏。

　　在实际选型适配时，这款阀组适配的MG90S微伺服属于常用的小型舵机类执行器，扭矩输出刚好匹配HVFF8阀的阀芯动作阻力，不会出现扭矩不足导致阀芯卡滞，或者扭矩过大导致阀芯过载损坏的问题；流道的通径设计和HVFF8阀的通径完全一致，不会出现通径突变导致的流量波动问题，在小流量调节工况下，控制精度可以满足实验类设备、小型自动化装置的使用需求。整个结构的壁厚设计兼顾了强度和轻量化需求，采用常规的工程塑料或者铝合金加工都可以满足使用强度要求，加工时不需要复杂的工装，普通的数控铣削设备即可完成全部结构的加工，加工成本较低，适合小批量制作或者个人DIY类流体控制装置使用。
