重载型定向脚轮组件结构设计方案

在车间重型工装台、大型压铸模具周转架、重型仓储货架、固定式设备移动底座的场景中，这类定向脚轮组件承担着核心的移动承载功能，区别于万向脚轮的转向需求，定向脚轮多用于需要直线移动轨迹、承载载荷更大的设备底部，单轮额定承载通常覆盖500kg到2t区间，适配多数工业场景下的重型物件移位需求，避免设备直接与地面接触产生摩擦刮损，同时降低移位时的人力投入。

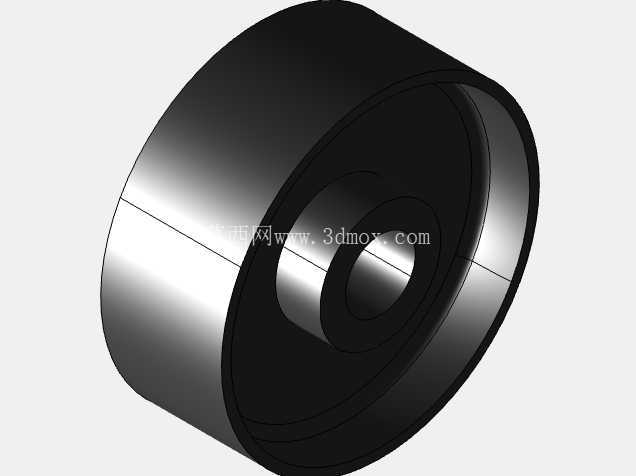

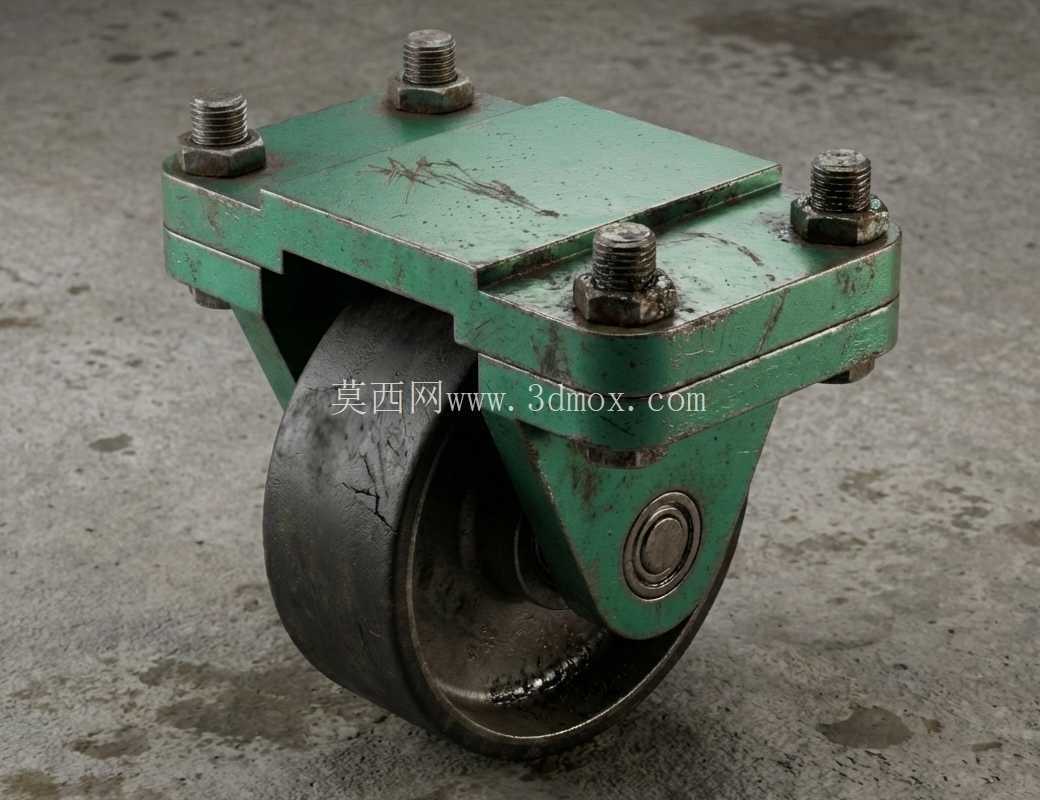

从结构组成来看，整套组件包含轮体、轮轴、衬套、安装顶板、轴支撑支架、锁紧紧固件几个核心部分。轮体采用实心铸铁外包高耐磨橡胶材质，既保证了轮芯的结构强度，避免重载下轮体变形碎裂，外层橡胶又能缓冲地面不平整带来的冲击，同时减少移动时的噪音，不会刮伤环氧地坪、水泥地面等常见车间地面。轮轴与轮体之间加装铜基衬套，替代直接的钢钢摩擦，大幅降低转动阻力，同时衬套属于易损件，后期维护时仅需更换衬套即可恢复转动性能，无需整体更换轮组，降低运维成本。

安装顶板采用矩形钢板加工而成，四个角预留螺栓过孔，可直接通过螺栓与设备底部的安装梁锁紧固定，安装孔位采用通用的孔距设计，适配多数标准重型设备的底部安装接口，无需额外加工转接板。顶板与下方的轮架采用焊接加螺栓加固的连接方式，轮架为折弯成型的钢板结构，两侧预留轮轴安装孔，轴端加装防松挡圈，避免轮轴在长期震动工况下窜动脱出。整套组件的紧固件均采用8.8级高强度外六角螺栓，配合防松垫圈，满足车间频繁移位、地面颠簸工况下的防松要求，避免长期使用后螺栓松动导致轮组脱落。

设计过程中首先需要确认承载边界，根据单轮承载需求计算轮轴的剪切强度、轮架的折弯强度、顶板的抗弯强度，确保在额定载荷下，各部件的变形量控制在允许范围内，不会出现塑性变形。轮体直径的选择需要兼顾移动阻力与安装高度，轮径越大越容易越过地面的缝隙、小台阶等障碍，但会增加整体安装高度，抬升设备的重心，因此需要根据设备的整体重心高度匹配对应的轮径，通常重型设备选用的轮径在100mm到200mm区间，平衡越障能力与重心稳定性。

安装边界方面，需要注意顶板的安装平面度，若设备底部安装面存在翘曲，强行锁紧螺栓会导致轮架产生内应力，长期重载下容易出现支架开裂的问题，因此安装前需要校准安装面的平面度，必要时加装调整垫片。轮组安装后需要保证轮体的转动方向与设备预设的移动方向平行，避免出现偏磨问题，加速轮体橡胶的磨损。日常使用中需要定期清理缠绕在轮轴处的铁屑、线头杂物，定期给衬套部位加注润滑脂，保证转动顺畅，同时检查螺栓的锁紧力矩，避免松动。

这类定向脚轮通常会搭配同规格的万向脚轮共同使用，一般在设备的操作端安装两个万向轮，另一端安装两个定向轮，既可以保证设备能够灵活转向，又能保证长距离直线移动时的轨迹稳定性，避免出现走偏的问题。相比全万向轮的配置，搭配定向轮的方案成本更低，承载能力更强，更适合重型设备的移位需求。在模具车间的压铸模具周转场景中，这类脚轮安装在模具存放架底部，能够方便地将重型模具在压铸机工位、修模工位、存放区之间转运，无需调用叉车，提升小范围周转的效率；在焊接车间的工装台场景中，脚轮能够方便地根据焊接工件的尺寸调整工装台的位置，适配不同的焊接作业需求，同时在固定工位时可以搭配脚刹锁定轮体，避免作业时工装台移位。
