压铸成型MS套筒支撑固定结构件

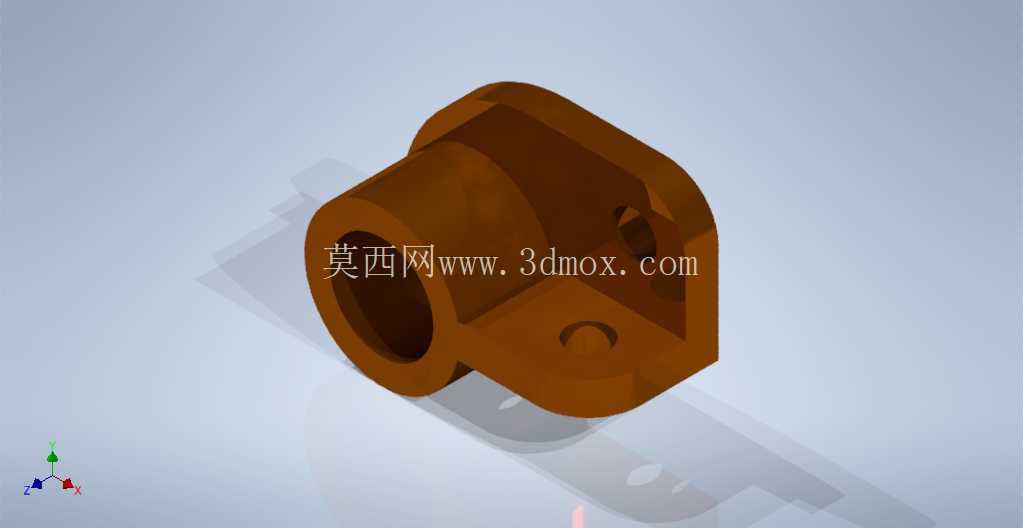

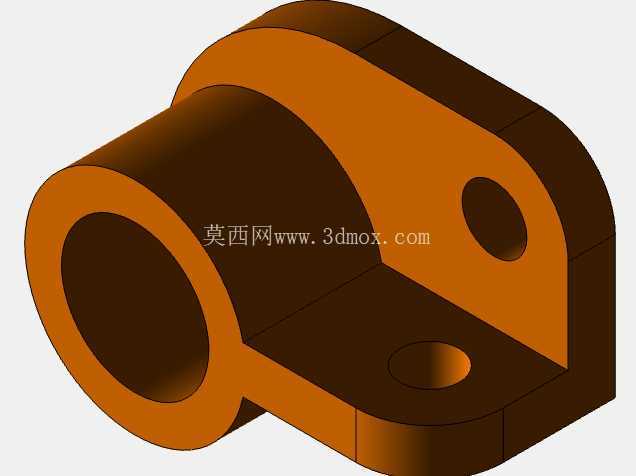

在小型机电设备、轻工自动化生产线以及民用五金装配场景中，这类套筒支撑结构件的应用覆盖范围极广，从工装夹具的定位模块到小型动力传输单元的轴承支撑位，再到流体管路的转接固定座，都能见到同构型零件的身影。不同于常规的圆套类支撑，该结构在筒状主体一侧延伸出带安装孔的定位凸台，一体化压铸成型的结构省去了后续焊接拼接的工序，也避免了拼接位置应力集中导致的断裂风险，在持续受径向载荷的工况下能保持更稳定的形位精度。

从实际使用场景来看，这类零件主要承担套筒类部件的径向支撑与轴向定位作用，筒体内孔用于穿过轴类零件或者嵌套衬套，延伸出来的凸台平面则作为安装基准面，通过凸台上的沉头孔完成与安装基座的固定连接。设计时首先要匹配被支撑套筒的外径公差，筒体内孔的圆柱度需要控制在合理范围内，避免嵌套后出现卡滞或者同轴度超差的问题；延伸凸台的安装孔位置需要和基座的安装孔位严格对应，孔位的中心距公差直接影响最终装配的顺畅度，凸台与筒体连接的位置做了圆弧过渡处理，既减少压铸时的应力集中，也能避免装配时锐角划伤操作人员。

外形尺寸方面，筒体的轴向长度需要满足被支撑部件的轴向窜动限位要求，不能过短导致支撑刚度不足，也不能过长造成不必要的空间占用；筒体的外径根据承受的径向载荷大小核算壁厚，保证在额定载荷下不会出现塑性变形；延伸凸台的厚度需要满足安装螺钉的沉头深度要求，保证螺钉锁紧后端面不会高出凸台基准面，避免安装时出现面贴合不实的问题。安装边界上需要注意，凸台的基准面与安装基座的贴合面需要保证平面度要求，若基座表面存在焊接飞溅或者加工毛刺，需要提前打磨平整再进行装配，否则锁紧螺钉后会导致筒体轴线偏斜，直接影响内部穿过轴件的转动顺畅度，严重时还会出现轴件磨损加剧、运转异响的问题。

设计思路上采用一体化压铸成型的方案，是因为这类零件通常批量较大，压铸工艺的生产效率高，成型后的零件尺寸一致性好，后续仅需要对内孔和安装基准面做少量精加工即可满足使用要求，相比型材焊接再机加工的方案能大幅降低生产成本。结构上特意将安装凸台设置在筒体的侧方而非端面，是为了适配安装空间受限的场景，当轴向方向没有足够的安装固定空间时，侧装的结构能从径向方向完成固定，大幅提升了零件的场景适配性。凸台上的安装孔采用沉头设计，一方面能让螺钉头完全埋入零件内部，避免突出的螺钉头和周边运动部件发生干涉，另一方面也能让锁紧力均匀分布在凸台的贴合面上，避免局部应力过大导致凸台断裂。

在实际选型应用时，需要先核算被支撑部件的径向载荷大小，确认该零件的筒体壁厚是否满足刚度要求，若载荷偏大可以选择对应加大尺寸的同构型零件，不要强行超载荷使用，否则长期运行后筒体出现变形会直接导致整套机构卡滞。装配时需要注意，筒体内孔如果需要嵌套铜衬套或者直线轴承，要提前清理内孔的压铸飞边，避免飞边卡入衬套和筒体的配合面导致衬套安装偏斜；锁紧安装螺钉时要采用对角分次锁紧的方式，不要一次性将单颗螺钉锁死，否则会导致凸台受力不均，出现筒体轴线偏移的问题。日常维护中只需要定期检查螺钉是否出现松动，筒体内孔配合面是否出现异常磨损即可，一体化压铸的结构本身没有易损拼接部位，正常工况下使用寿命能覆盖整套设备的全生命周期。
