跨轴应用三位可调顺序变速换挡杆结构

项目分类:汽车 发布时间:2020-06-30 ID:119180
  • 跨轴应用三位可调顺序变速换挡杆结构
  • 跨轴应用三位可调顺序变速换挡杆结构
  • 跨轴应用三位可调顺序变速换挡杆结构
  • 跨轴应用三位可调顺序变速换挡杆结构

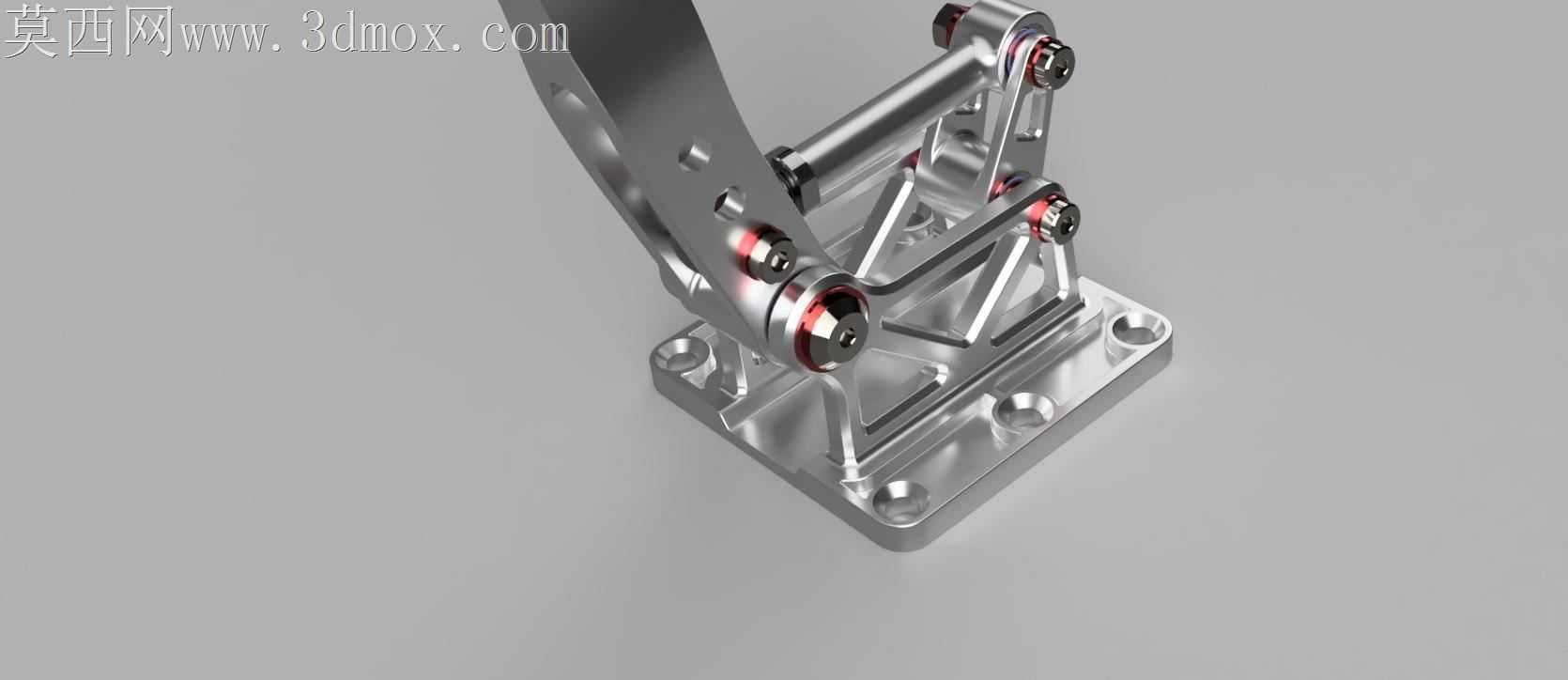

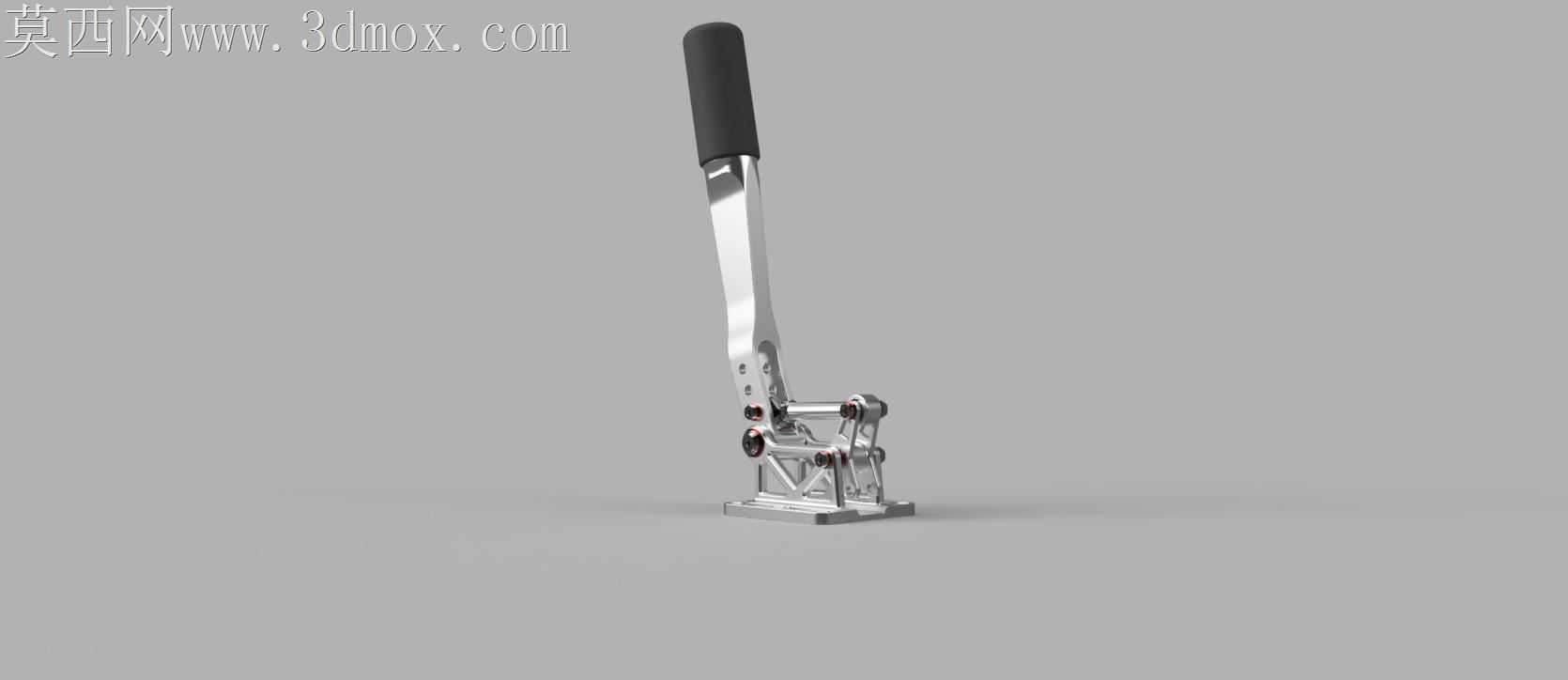

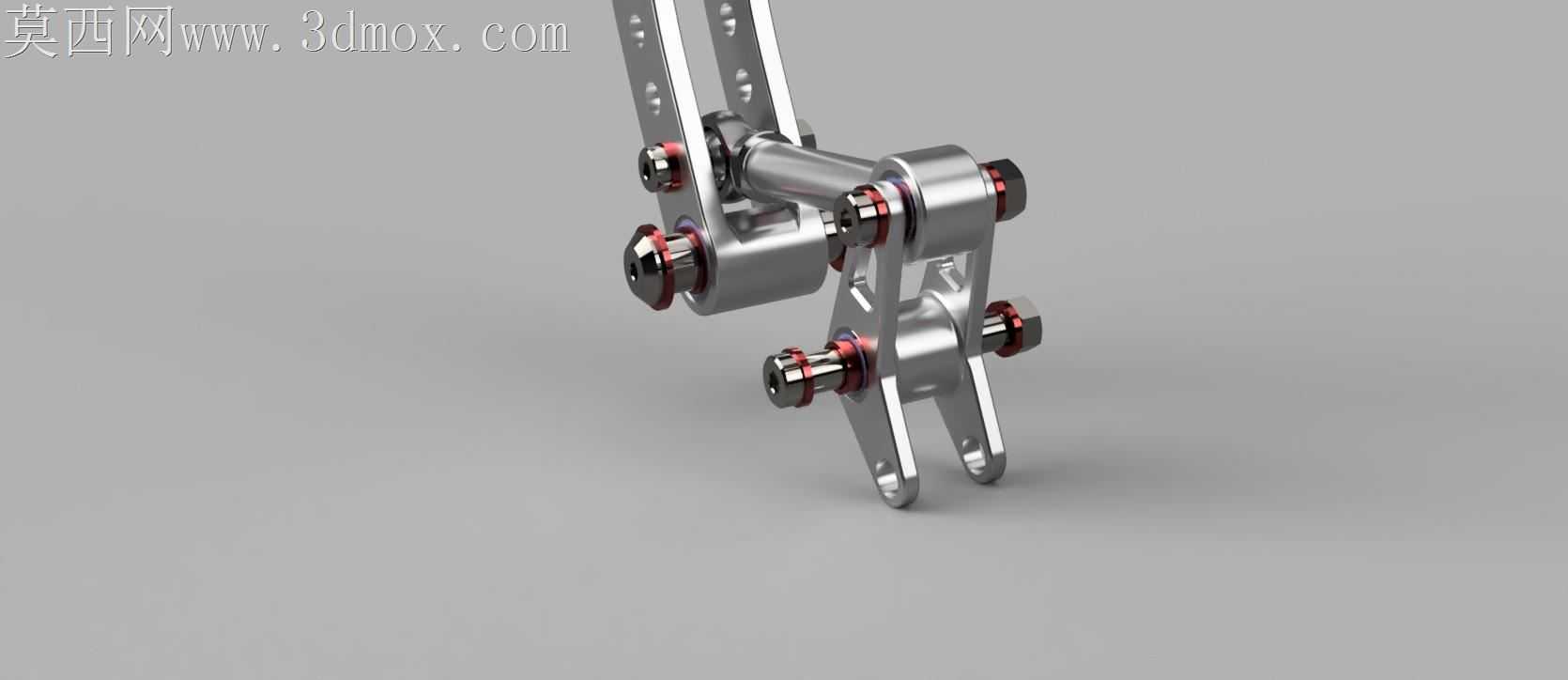

跨轴布置的换挡机构常年面临传动间隙累积、换挡卡滞的顽疾,传统设计需要额外搭配连杆总成与摇臂完成动力传递,多零件串联的路径不仅会放大加工公差带来的虚位,长期颠簸工况下铰接点的磨损还会进一步让换挡手感发飘,甚至出现跳挡风险。这款三位可调顺序变速杆直接把驱动连杆集成在换挡杆本体上,从根源上砍掉了额外的传动摇臂组件,整套机构的铰接点全部集中在底部安装座的狭小空间内,加工时可以一次装夹完成所有铰接孔的镗削,同轴度公差能控制在0.02mm以内,避免了分体装配带来的位置度偏差。铝坯切削成型的杆身搭配钛金属成型的铰接衬套,铝件的轻量化特性让换挡操作的惯性力更小,钛衬套的自润滑属性可以减少日常使用的维护需求,不需要频繁加注润滑脂也能保持铰接点的顺滑转动,哪怕是长期暴露在温差较大的舱内环境,也不会因为热胀冷缩出现铰接点卡滞的问题。杆身与手柄的衔接处做了渐收的过渡结构,黑色防滑手柄套和金属杆身的配合面预留了0.1mm的过盈量,压装后不会出现手柄松脱转动的问题,底部安装座的固定孔位做了沉台设计,螺栓锁紧后头部不会突出安装平面,能和安装基面完全贴合,避免了螺栓突出带来的干涉风险。铰接处的限位凸台直接在杆身本体上铣削成型,不需要额外加装限位销钉,三个换挡挡位的定位靠凸台和安装座的配合面实现,挡位间隙可以通过铰接点的偏心衬套进行微调,适配不同拉索行程的换挡需求,不管是搭配钢索传动还是硬杆传动的跨轴布局,都能通过微调消除传动间隙,让每个挡位的吸入感保持一致。整套机构没有多余的冗余零件,所有受力的铰接点都做了局部加厚处理,杆身的受力路径经过优化,换挡时的冲击力会顺着杆身直接传递到安装座的固定点,不会在铰接处产生应力集中,哪怕是频繁暴力换挡的工况,也不会出现杆身变形或者铰接点断裂的问题。
