Z型折弯钣金安装固定支架结构设计

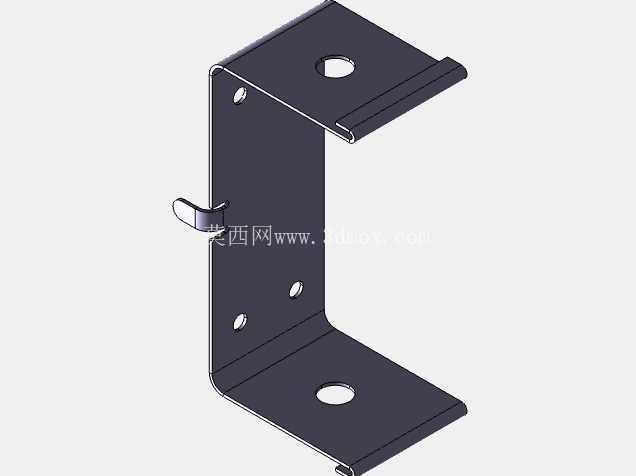

　　这款Z型折弯钣金件是工业装配场景中十分常见的连接固定构件，日常多应用在电气柜内部元器件挂载、小型设备机架层板连接、自动化线体旁侧附件安装等场景，用来在两个存在垂直高度差的安装面之间实现刚性连接，替代传统的角码焊接或者多件拼接的固定方案，减少装配环节的零件数量，提升安装效率。从结构设计逻辑来看，整体采用连续折弯成型工艺，主体板材选用冷轧钢板作为基础材质，通过两次90度方向的折弯形成三段式的Z型主体结构，上下两个水平安装面分别对应两个不同高度的待固定基面，中间垂直段承担主要的载荷传递作用。上下水平安装面各预留一个大直径通孔，用来穿过对应规格的固定螺栓，实现与安装基面的锁紧固定，中间垂直段上均匀分布三个小直径安装孔，其中两个孔位沿垂直方向排布，用来固定待挂载的功能部件，侧边额外伸出的小尺寸折弯卡舌，是为了在装配时实现预定位，不需要操作人员全程手扶构件即可对准孔位，降低单人装配的操作难度，卡舌的折弯角度经过反复校核，既可以在安装时卡入基面的预开定位槽内防止构件滑移，又不会因为卡接过紧导致拆卸困难。

　　在折弯工艺的处理上，所有折弯边都预留了合理的折弯内R角，避免直角折弯造成的板材应力集中开裂问题，上下水平安装面的外边缘做了小尺寸的压边处理，一方面可以提升板材边缘的结构刚度，减少长尺寸悬臂段的形变，另一方面可以去除板材剪切后的锋利毛边，避免装配操作人员被割伤。从安装边界尺寸来看，中间垂直段的高度决定了两个安装面之间的垂直间距，设计时需要匹配待连接两个基面的实际高度差，上下水平段的伸出长度需要对应基面的安装孔位间距，预留的通孔直径比常用固定螺栓的公称直径大1mm左右，补偿安装时的孔位加工误差，避免出现孔位错位无法穿入螺栓的问题。

　　垂直段上的安装孔位间距按照待挂载部件的标准安装孔距设计，保证部件安装后不会出现额外的内应力，防止长期使用后出现连接松动。这类钣金支架在实际使用中，相比铸造成型的固定支座，生产周期更短，不需要开模即可通过数控冲床、折弯设备快速加工成型，适合小批量定制化的设备装配场景，同时板材本身的重量更轻，在满足同等载荷强度的前提下，可以有效降低设备整体的自重。设计过程中需要重点核算垂直段的板材厚度与载荷的匹配关系，当挂载重量较大时，需要适当增加板材厚度，或者在垂直段增加压筋结构提升截面惯性矩，避免长期承重后出现折弯角度变形，导致上下安装面的平行度超差，影响连接可靠性。

　　另外侧边的卡舌结构尺寸需要与基面上的定位槽尺寸做公差匹配，卡舌的宽度比定位槽宽度小0.2mm，保证卡接顺畅，卡舌的伸出长度控制在3mm左右，既可以起到定位作用，又不会因为伸出过长影响构件的整体安装平整度。在表面处理方面，这类钣金件通常采用喷塑或者镀锌处理，提升防锈耐腐蚀能力，适配车间多尘、潮湿的复杂工况，延长构件的使用寿命。实际装配时，先将构件的卡舌卡入基面的定位槽内，调整位置对准上下安装面的螺栓孔，穿入螺栓预紧后，再将待挂载的部件通过垂直段的安装孔固定，最后锁紧所有螺栓即可完成安装，整个过程不需要复杂的工装辅助，普通装配人员即可快速完成操作。
