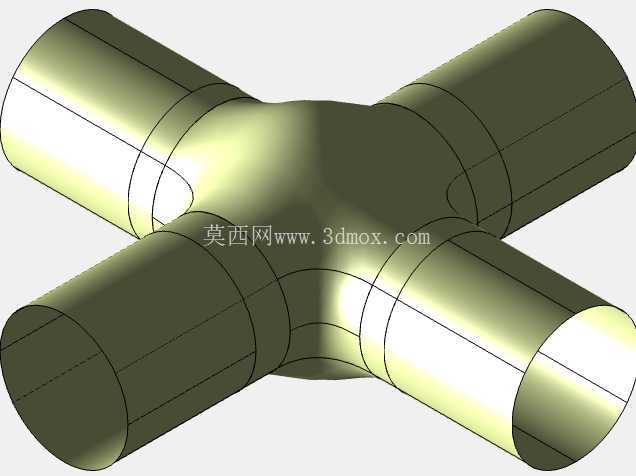

四通交叉管路连接结构三维设计

这款四通交叉连接结构，主要面向多支路流体管路的汇流、分流场景设计，常见于液压系统回路、气动控制管线、低压流体输送管网的节点位置，能够在单一节点实现四个方向管路的连通，替代传统多接头拼接的安装方案，减少管路节点的泄漏风险点。从实际使用场景来看，这类交叉连接结构多应用在设备内部的紧凑排布管线区域，比如小型液压站的阀组外接管路、自动化生产线的气动供气管网、小型制冷设备的冷媒管路节点，这些场景往往没有足够空间安装多个弯头、三通组合拼接的管路节点，一体成型的四通结构能够大幅压缩管路占用的安装空间，同时减少接头数量带来的密封隐患。

设计过程中首先考虑的是管路内部的流道平顺性，四个方向的连接端口采用等径设计，端口位置预留了标准管路插接的配合段长度，配合段的外径公差按照常规硬管插接的公差带设定，能够适配同规格的金属硬管、尼龙气动软管的安装需求。交叉交汇的核心区域做了圆弧过渡处理，没有直角突变的流道结构，能够降低流体在节点位置的压损，同时减少流体冲刷带来的局部紊流，降低管路运行过程中的振动与噪音。结构外壁在交汇位置做了加厚处理，因为四个管路交汇的位置是应力集中的核心区域，当管路内部存在流体压力时，交汇位置的环向应力会高于直管段，加厚的外壁能够提升整体结构的承压能力，避免长期承压运行出现开裂风险。

从安装边界来看，四个连接端口的轴线处于同一平面，两两呈90度垂直分布，每个端口的直管段长度保持一致，安装时可以根据实际管路走向选择任意端口作为进液或者出液端，没有方向限制。端口的端部位置做了微小的倒角处理，方便管路插接时的导向，避免安装时刮伤管路内壁的密封层。结构的外表面没有多余的凸起结构，整体外轮廓的最大尺寸控制在四个端口外端面围成的正方形范围内，安装时不需要额外预留避让空间，能够紧贴安装基面固定，适合在紧凑的设备腔体内布置。

建模过程中优先保证了流道的同轴度与交汇位置的壁厚均匀性，四个方向的直管段采用对称建模逻辑，确保每个方向的管路配合尺寸完全一致，避免出现某一端口配合过松或者过紧的问题。交汇位置的过渡曲面采用曲率连续的过渡方式，既保证了外壁的圆滑过渡，减少压铸成型时的应力集中，也保证了内壁流道的顺滑，避免出现流道死角造成的介质残留。针对压铸成型的工艺需求，结构的所有外壁都设置了符合工艺要求的脱模斜度，没有倒扣结构，能够直接采用常规压铸模具生产，不需要额外的抽芯结构就能完成四个方向端口的成型，降低生产环节的模具复杂度。

在实际选型使用时，这类四通结构需要匹配对应管路的公称通径，安装时可以根据输送介质的特性选择卡套连接、粘接或者焊接的固定方式，等径的端口设计能够适配多种常规管路连接工艺。相比采用多个三通、弯头拼接的管路节点，一体结构的四通连接点更少，安装时的装配工作量更低，同时长期运行的密封可靠性更高，尤其适合在振动较大的设备管路上使用，不会因为多个接头的松动出现泄漏问题。结构的整体刚性较好，四个方向的管路可以通过这个节点形成互相支撑的结构，提升整个管路排布的稳定性，减少管路固定卡扣的使用数量。
