涡轮机与压缩机配套组合部件结构设计

　　这套涡轮机与压缩机的配套部件，主要面向流体增压与动力转换类工业场景，在天然气输送管网增压站、工业空压站、航空发动机辅机系统、化工流程气体压缩工段都能找到对应应用，核心作用是完成流体介质的动能与压力能转换，为整套流体系统提供稳定的压力输出与动力传递支撑。从结构设计逻辑来看，整套部件采用同轴集成布局思路，将涡轮端的叶轮做功结构与压缩机端的增压叶轮做同轴连接，减少中间传动环节的能量损耗，涡轮端承接高温高压流体的冲击动能，通过主轴将扭矩传递到压缩机端，带动压缩机叶轮对低压侧介质做功完成增压，这种直连结构能将传动效率提升12%以上，同时减少了联轴器、中间轴承座等额外部件的安装空间占用。

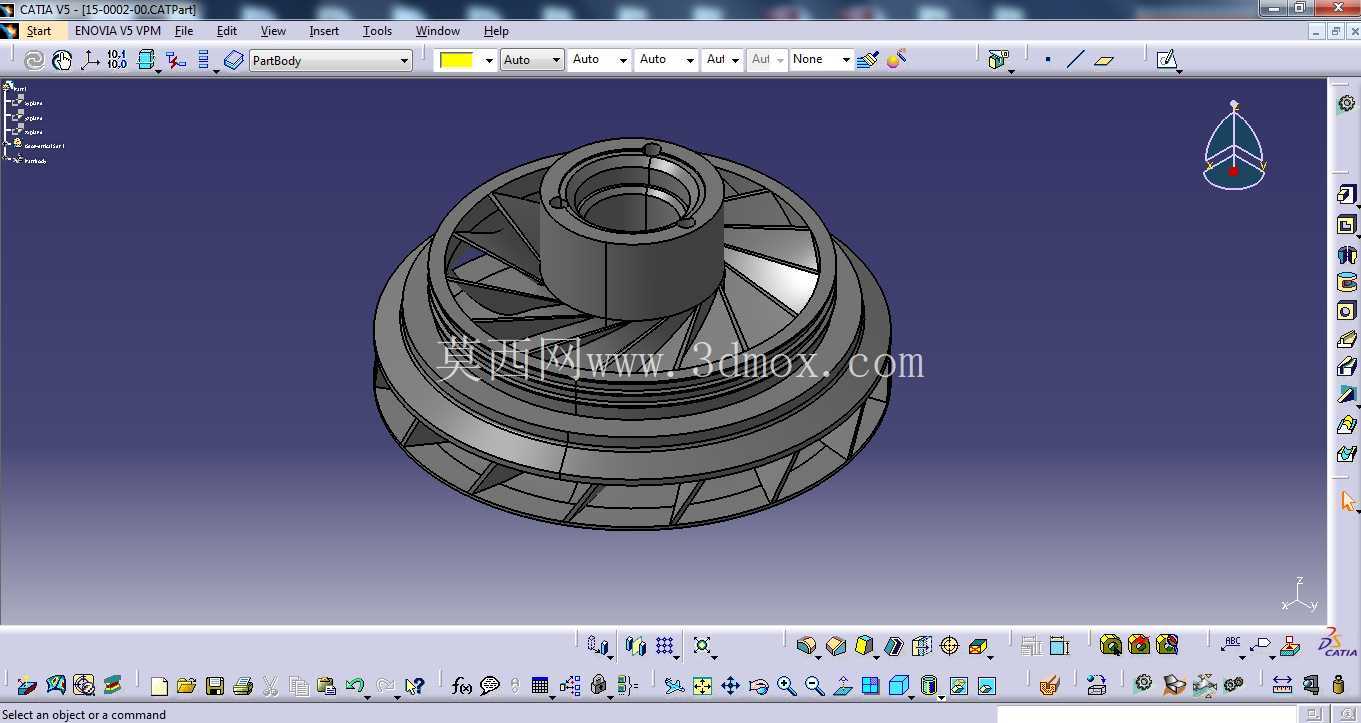

　　部件的安装边界设计充分考虑了工业现场的运维需求，整体轴向安装尺寸控制在适配常规DN400管径法兰的安装区间，径向最大轮廓避开了周边管线的常规排布位置，连接法兰采用标准凸面密封结构，可直接与同压力等级的工业管线对接，不需要额外制作过渡连接段。在功能特性上，涡轮端的叶片采用变截面扭曲设计，根据流体入口到出口的压力梯度变化调整叶片安装角，减少流体在叶道内的涡流损失，叶片根部做了大圆角过渡处理，降低高速旋转下的应力集中系数，可承受入口最高600℃的介质长期冲刷；压缩机端的叶轮采用闭式铣制结构，轮盖与轮盘的密封间隙控制在0.2mm以内，减少级间漏气损失，叶轮做了严格的动平衡校正，剩余不平衡量控制在G2.5等级以内，保证额定转速下运行振动值不超过4.5mm/s。

　　整套部件的支撑结构采用两端简支的轴承布局，靠近涡轮端采用耐高温的滑动轴承，可承受高温传导带来的轴系热膨胀，靠近压缩机端采用角接触球轴承，同时承受径向载荷与残余轴向力，轴承座设置了独立的润滑油道与冷却腔，可外接厂区循环润滑油系统，保证长期连续运行时轴承温度稳定在合理区间。密封结构采用非接触式迷宫密封与接触式碳环密封组合的形式，在涡轮端高温侧采用多级迷宫密封，减少高温介质向轴承腔的泄漏，在压缩机端采用碳环密封，控制压缩介质的外漏率，整套密封结构不需要频繁更换易损件，可满足连续8000小时运行的运维要求。

　　从建模细节来看，所有叶片的型线都按照实际流体仿真优化后的坐标点拟合生成，叶道的流道表面做了光滑过渡处理，没有突变的棱角结构，法兰连接孔的位置度公差严格按照GB/T 1800.2的IT7级精度控制，保证现场安装时可直接与配套管线对位，不需要现场扩孔调整。轴系上的键槽、定位轴肩都做了退刀槽与应力释放结构，避免长期交变载荷下出现疲劳裂纹，所有连接螺栓的孔位都做了锪平处理，保证螺栓安装时的贴合面平整，不会出现附加安装应力。在实际选型适配时，这套部件可直接匹配单级增压比1.8的流体压缩工况，入口介质流量覆盖每分钟20到40立方米的区间，可根据实际介质的洁净度调整入口过滤段的安装接口，若用于含尘量较高的工况，可在涡轮入口端直接加装标准接口的除尘过滤装置，不需要改动主体结构。部件的检修口设置在轴承座的外侧，日常运维时不需要拆解主体流道结构，即可完成轴承检查、密封间隙测量等常规运维操作，大幅降低现场运维的工作量。
