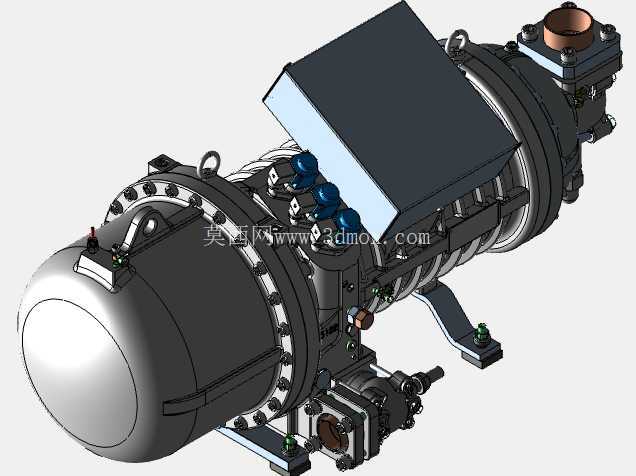

莱富康螺杆制冷压缩机三维结构模型

　　这款螺杆压缩机的三维结构完整还原了商用制冷系统核心动力部件的全部装配细节，建模过程中完全参照制冷工程现场的实际安装逻辑搭建，所有外接接口的位置、安装支脚的固定点位都和实物保持一致，可直接用于制冷站房的管路布局设计、设备检修模拟以及制冷机组的集成装配校验。从实际应用场景来看，这类螺杆压缩机主要服务于大中型商用制冷领域，包括大型商超的冷链集中供冷、工业生产工艺冷却系统、大中型冷库的制冷主机单元、中央空调水冷机组的核心压缩段，相比活塞式压缩机，它的运行转速区间更宽，冷媒压缩过程连续无脉冲，在大冷量需求场景下的运行稳定性更突出，长期连续运行的故障率更低，适合需要常年不间断供冷的工业与商用场景。

　　从功能特性来看，模型完整呈现了压缩机的阴阳螺杆转子腔、吸气端盖、排气法兰、内置油分离腔、外接油管路接口、接线盒腔体、容量调节滑块机构、油位检测接口、温度传感器安装位等全部结构，其中吸气端采用大口径径向进气结构，可降低冷媒进入转子腔时的流动阻力，减少吸气过热损失，排气端设置的铜质法兰接口可直接对接排气止回阀与油分离器，避免停机后高压冷媒倒流导致转子反转。机身侧面布置的三个蓝色注液接头是经济器接口，可对接经济器实现中间补气，在低温制冷工况下能够有效提升压缩机的实际制冷量，降低排气温度，拓展设备的低温工况适用范围。

　　设计思路上，整个机体采用分段式装配结构，从吸气端到排气端依次为吸气轴承座、转子腔筒体、排气轴承座、排气法兰段，各段之间通过高强度螺栓连接，连接面设置定位销孔保证装配同轴度，这种分段结构既方便加工阶段的转子腔内壁精度加工，也便于后期检修时拆解更换轴承、密封件等易损部件。机身下部的安装支脚采用带减震垫安装位的弯折结构，支脚与筒体之间设置加强筋提升支撑刚度，安装孔的间距、孔径完全匹配标准工业制冷机组的底座安装尺寸，不需要额外做转接板即可直接固定在机组机架上。

　　安装边界方面，建模时严格控制了各外接部件的外轮廓尺寸，顶部的电气接线盒突出筒体上表面的高度、侧面经济器接头的外伸长度、下部油滤组件的最低点高度都做了精准还原，在做制冷机组整体布局时，可以直接以此模型为基准预留检修空间，比如接线盒上方需要预留不小于300mm的接线操作空间，侧面油滤位置需要预留足够的滤芯更换操作距离，吸气端和排气端的法兰对接位置需要预留管路焊接与法兰紧固的操作空间，避免后期装配时出现部件干涉。转子腔外部的加强筋布置顺着筒体受力方向设计，既可以提升筒体承受高压冷媒的结构强度，也能增加筒体的散热面积，帮助压缩过程中产生的热量通过筒体表面向外散发。机身各处的密封结构都做了细节还原，包括轴端的机械密封安装位、各连接法兰的密封槽结构、接线盒的密封压盖结构，这些细节可以直接用于密封件选型、装配工艺模拟，帮助结构设计人员提前预判密封失效风险点。另外模型上的吊环安装位也完全参照实物设置，在设备吊装搬运时，可以直接根据吊环位置规划吊点，计算吊装重心，避免吊装过程中出现设备倾斜磕碰的问题。
