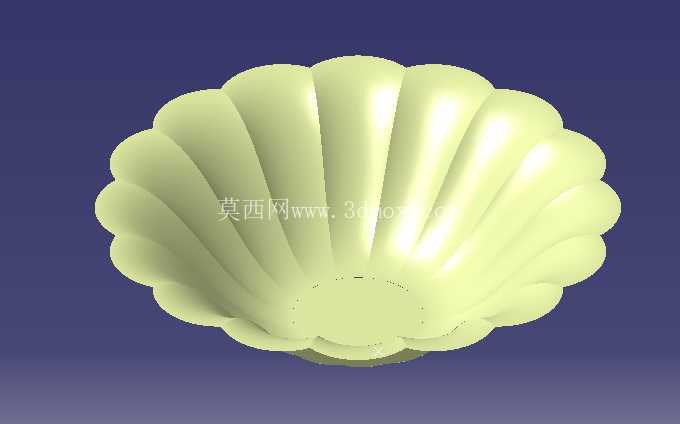

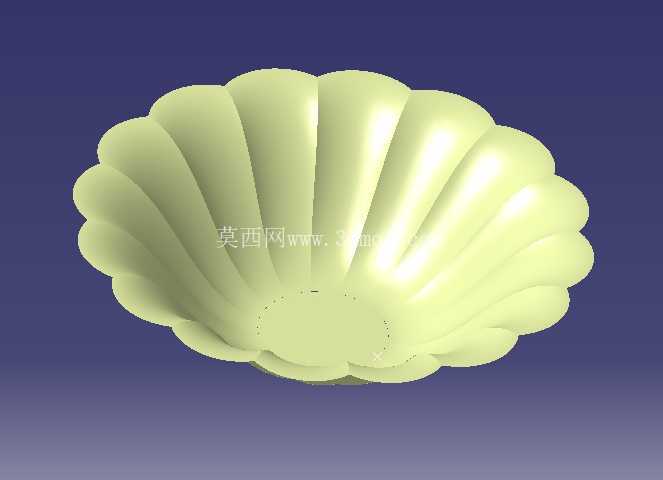

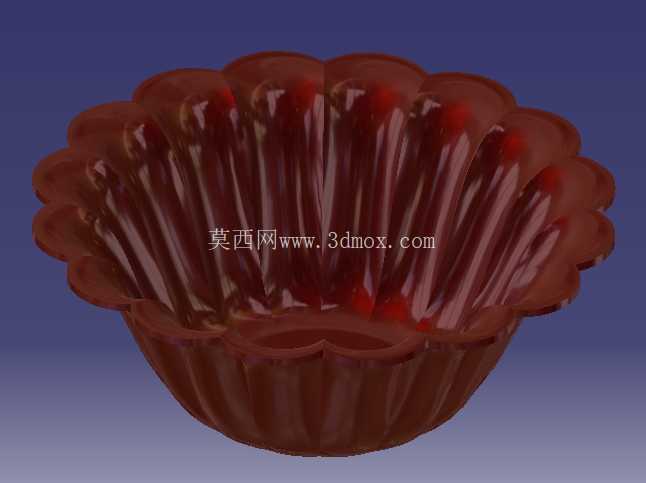

花边形曲面碗状压铸成型结构设计

这类带花瓣形边缘的曲面碗状结构，日常多作为食品烘焙的定型模具、桌面装饰盛具或是小型工艺摆件的基体使用，在日用五金压铸生产、烘焙器具制造领域有很广泛的落地场景。从实际使用需求出发，这类结构首先要保证内壁曲面的顺滑度，不能出现局部凸起、凹陷或是分型线错位的问题，否则作为烘焙模具使用时会出现脱模困难、食材残留难以清理的问题，作为盛具使用时也容易积留污渍，影响日常使用体验。

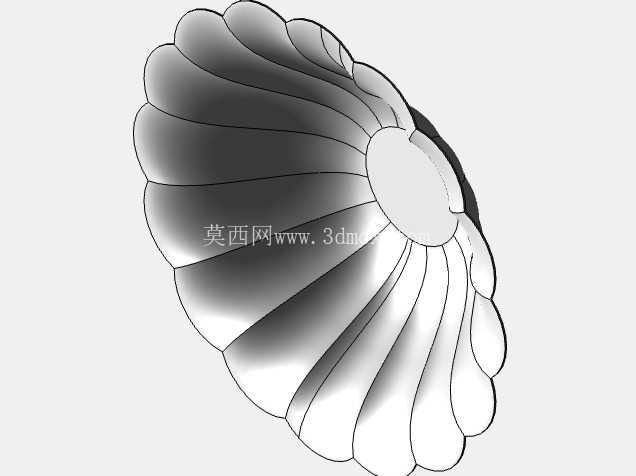

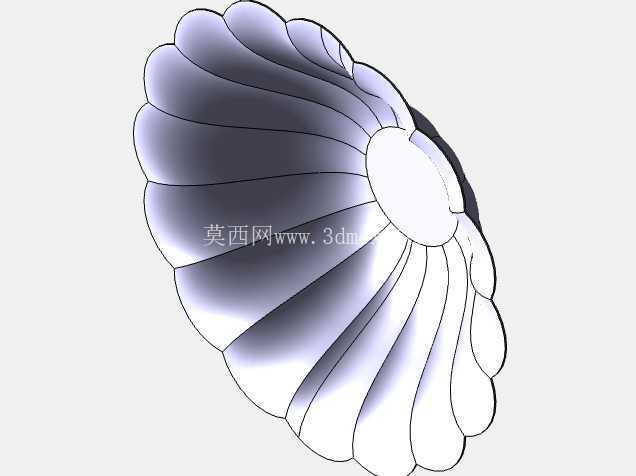

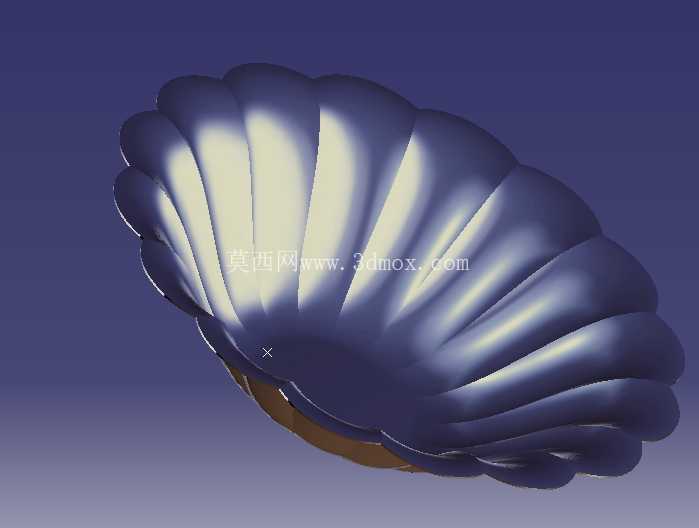

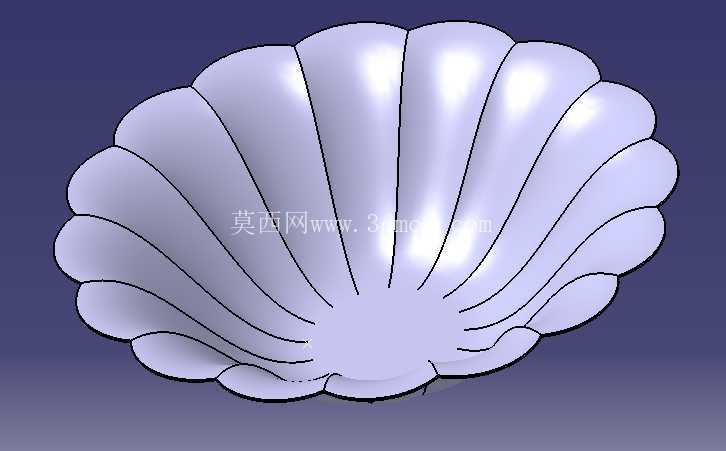

设计这类曲面结构时，首先要从脱模方向做整体考量，花瓣形的外边缘每一个瓣的弧度都要顺着拔模方向做微小的斜度处理，避免压铸生产时出现粘模、拉裂的缺陷。内壁的竖向棱线是从碗底中心位置向外缘花瓣顶点均匀放射排布的，每一条棱线的曲率变化都要做连续过渡，不能出现曲率突变的折角，否则压铸时金属液流动会在折角位置产生紊流，导致成型后零件内部出现气孔、缩松等缺陷，直接影响零件的结构强度和表面抛光效果。碗底位置做了平缓的圆弧过渡，没有设计尖锐的转角，一方面是避免应力集中导致零件受外力冲击时从底部开裂，另一方面也能让压铸时金属液更顺畅地填充到整个型腔，减少冷隔缺陷的产生概率。

从安装和使用边界来看，这类碗状结构的外缘花瓣是整个零件的最大外轮廓，放置时依靠底部的环形平面做支撑，支撑面的平面度需要控制在合理范围内，否则放置在水平台面上会出现晃动。整个壳体的壁厚要保持均匀，从碗底到外缘的壁厚偏差不能过大，否则压铸冷却过程中会因为收缩不均匀导致零件变形，外缘花瓣出现翘曲，既影响外观平整度，也会导致放置不稳。花瓣边缘做了微小的圆角处理，没有尖锐的毛边位置，避免日常使用时划伤手部，同时也能减少压铸时边缘位置的飞边产生，降低后续去毛刺的工序工作量。

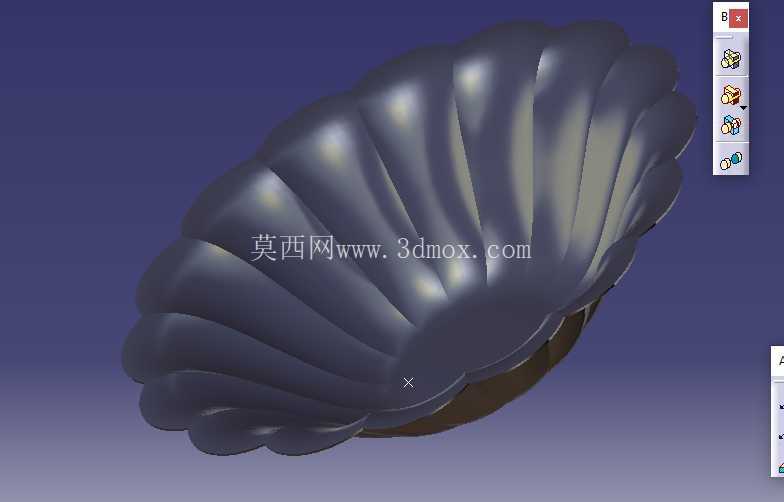

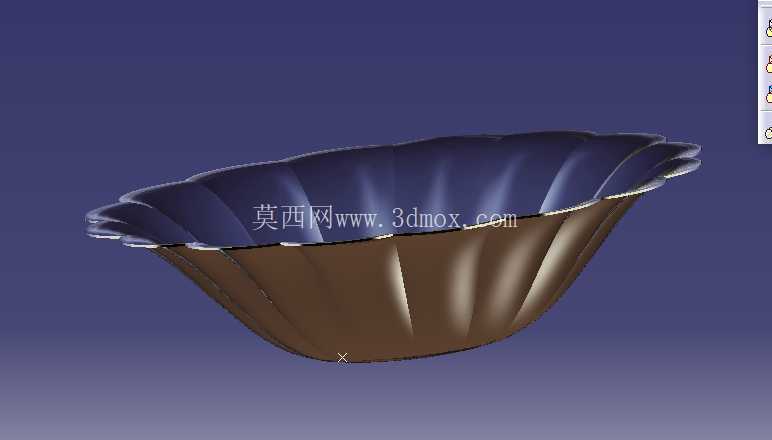

在曲面构建的过程中，需要先确定整体的旋转中心轴，再绘制单瓣花瓣的轮廓线和内壁放射棱的截面线，通过曲面放样、阵列合并的方式生成整体曲面，之后再对所有拼接位置做曲率连续的倒角处理，保证整个内外曲面的顺滑度。完成曲面造型后还要做壁厚分析，检查各个位置的壁厚是否均匀，对偏厚的位置做局部减薄处理，避免压铸时出现缩孔；同时还要做拔模分析，检查所有顺着脱模方向的面是否满足拔模斜度要求，对斜度不足的面做微调，保证生产时可以顺利脱模。这类结构如果作为烘焙模具使用，内壁的表面粗糙度要求较高，设计时还要预留出后续抛光的余量，避免抛光后壁厚偏差过大影响结构强度；如果作为装饰盛具使用，还要考虑外缘的装饰效果，花瓣的弧度一致性要高，阵列后的每个瓣的形状尺寸偏差要控制在很小的范围内，保证整体的视觉对称性。
