外六角全螺纹紧固螺栓结构设计

在各类机械装配、工装夹具搭建、钢结构连接、压铸模具组装场景中，外六角螺栓是应用覆盖度最广的可拆卸紧固元件，从重型工程机械的机架拼接，到小型自动化设备的模组固定，再到民用五金的构件连接，都能见到这类紧固件的身影。不同于内六角螺栓对安装空间的沉孔要求，外六角螺栓的头部结构可以适配开口扳手、套筒、活动扳手等多种通用工具，在现场装配、后期维护检修时，即便操作空间存在一定遮挡，也能顺利完成拧紧或拆卸作业，这也是它在工业装配场景中长期占据主流紧固方案的核心原因之一。

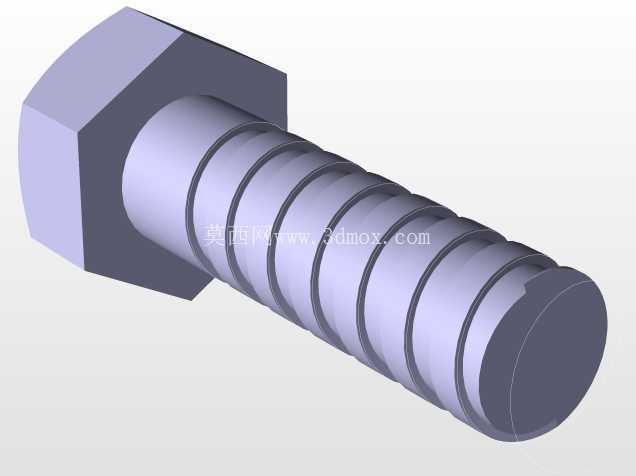

本次建模的全螺纹外六角螺栓，采用等距三角螺纹结构设计，螺纹段覆盖螺杆全长，这种设计的优势在于可以适配不同厚度的被连接件，不需要根据夹持厚度额外调整螺栓的旋入深度，尤其适合多层叠装构件、带调节余量的工装结构连接场景，避免了半螺纹螺栓在夹持厚度变化时出现螺纹段长度不足、无法压紧的问题。螺栓头部采用正六角形结构，六个受力面的角度经过标准化设计，扳手贴合时受力均匀，不会因为局部应力集中造成头部棱角磨损，即便经过多次反复拆装，也能保持较好的工具贴合度，降低滑棱的故障概率。

从设计思路上看，这款螺栓的建模过程优先保证了通用互换性，头部对边尺寸、头部厚度、螺纹大径、螺距、螺杆长度都严格遵循通用紧固件的尺寸规范，不需要额外定制专用安装工具，也能和市面上同规格的螺母、平垫、弹垫完美适配。建模时特意对螺纹牙型的收尾部分做了平滑过渡处理，避免了螺纹末端的尖锐棱角，既可以减少安装时螺纹刮伤被连接件的安装孔壁，也能降低热处理过程中应力集中导致的开裂风险，同时在螺栓拧入螺母时，平滑的螺纹收尾可以起到导向作用，不会出现错牙、卡滞的问题。

安装边界方面，这款螺栓的六角头部外接圆直径决定了安装时扳手的活动空间需求，设计选型时需要在被连接件的安装位置周边预留足够的扳手转动空间，避免因为周边结构干涉导致扳手无法套入头部，无法达到设计要求的拧紧力矩。螺杆部分的外径和安装孔的间隙需要控制在合理范围，间隙过小会导致穿装困难，间隙过大则会在连接副受剪时出现螺栓偏移，影响连接精度，对于有定位要求的连接场景，还需要配套定位销使用，不能单纯依靠螺栓杆承受剪切载荷。全螺纹的结构设计让螺栓的旋入长度可以灵活调整，当被连接件总厚度较小时，可以搭配加厚螺母或者双螺母结构实现防松，当被连接件总厚度较大时，也不需要更换更长规格的螺栓，只要螺纹啮合长度达到螺栓直径的0.8倍以上，就能满足常规静载荷下的连接强度要求。

在实际设备运行过程中，这类螺栓承受的载荷主要分为轴向预紧力、横向剪切力以及交变振动载荷，建模时还原的螺纹牙型角度和啮合接触面积，直接决定了螺纹副的承载能力，足够的啮合扣数可以让每一圈螺纹均匀分担载荷，避免前几扣螺纹因为应力过大出现滑牙、断裂的问题。头部和螺杆衔接的位置做了圆角过渡处理，这个细节是螺栓疲劳强度的关键影响因素，直角过渡会在交变载荷下产生严重的应力集中，很容易在头杆结合位置出现断裂，合理的圆角半径可以分散应力，提升螺栓在振动工况下的使用寿命。

不同应用场景下对螺栓的性能等级要求不同，但三维建模阶段的结构准确性是后续有限元分析、装配干涉检查、工程图输出的基础，精准的螺纹建模可以在虚拟装配阶段提前发现安装孔位不匹配、螺纹长度不足、头部和周边结构干涉等问题，减少后续实物试装时的修改成本，对于模具组装、非标设备设计这类需要频繁调整紧固位置的场景，标准化的螺栓模型可以直接调用到装配体中，大幅提升设计效率，不需要每次都重复绘制标准件结构。
