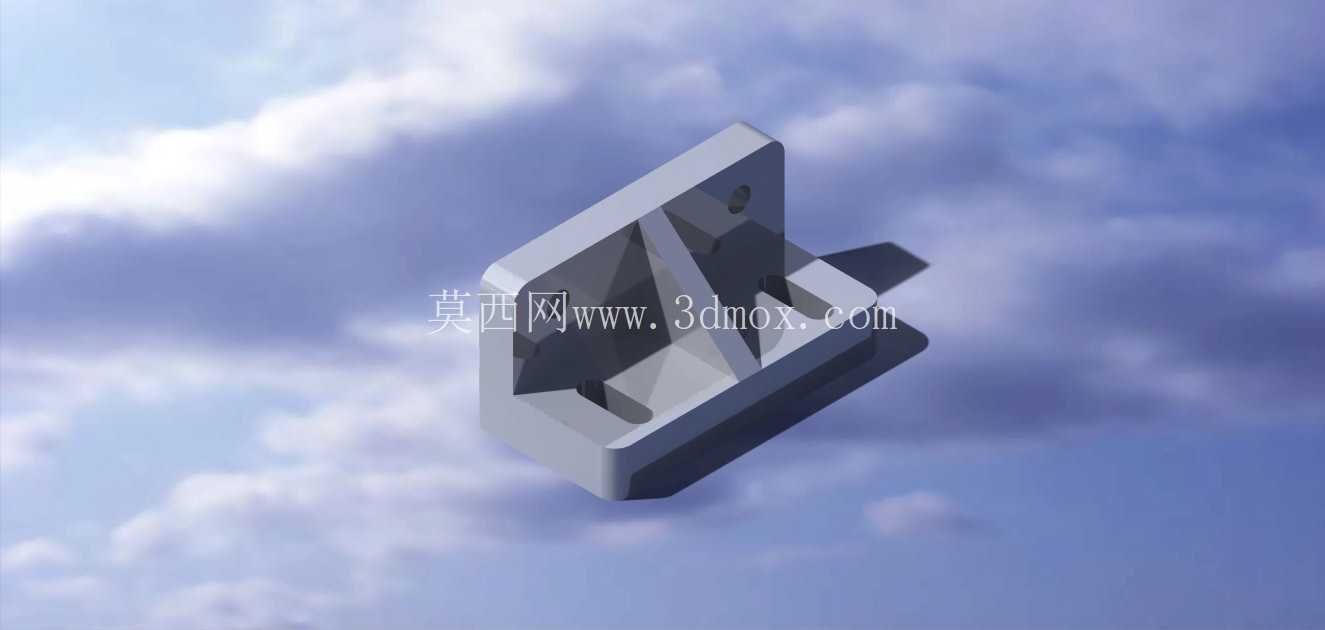

铝合金压铸件成型模具结构三维设计

　　这套压铸成型结构主要面向中小型铝合金结构件的批量生产场景，适配常见的卧式冷室压铸机安装接口，在汽车零部件、消费电子金属结构件、工业五金配件的压铸生产环节中，这类模具结构承担着金属液充型、冷却固化、成型脱模的核心功能。从实际生产的角度看，这套结构的设计首先考虑了压铸过程中金属液高速充型的流动特性，型腔的进料口位置设置在结构件壁厚相对均匀的区域，避免金属液直接冲击型腔内的凸起结构，减少充型过程中卷气、夹渣的缺陷概率。模仁部分采用了分体式拼接结构，对应成型件的直角弯折区域单独设置了镶件，一方面便于加工过程中对拐角位置的精度控制，另一方面在生产过程中如果出现局部磨损、冲蚀，可以单独更换镶件，降低模具的维护成本。

　　冷却水路的排布沿着型腔的轮廓走向设置，在成型件壁厚较大的区域加密了水路间距，保证整个型腔区域的冷却速度均匀，避免成型件因为冷却速率不一致产生变形、缩孔等缺陷。从安装边界来看，这套模具的模架外形尺寸适配280吨级冷室压铸机的哥林柱间距，定模侧的定位圈尺寸匹配标准压铸机的浇口套接口，动模侧的顶出板行程对应成型件的脱模斜度设置，保证顶出过程中成型件受力均匀，不会出现顶白、顶穿的问题。浇注系统的横浇道截面采用梯形设计，减少金属液流动过程中的阻力，渣包设置在型腔的末端位置，用于收集充型过程中前端的冷金属与气体，提升成型件的内部致密性。

　　排气槽的深度控制在0.08毫米到0.12毫米之间，既可以保证型腔内的气体顺利排出，又不会出现金属液窜入排气槽形成飞边的问题。在结构细节上，动定模的合模定位采用了方形导柱导套结构，配合止口定位结构，保证合模过程中的配合精度，避免长期生产过程中出现型腔错位的问题。成型件的脱模斜度设置在1度到1.5度之间，对应外观面的斜度取偏小值，保证成型件的外观尺寸精度，非外观面的斜度适当放大，降低脱模阻力。顶杆的排布位置选择在成型件的加强筋、安装凸台等结构强度较高的区域，避免顶杆作用在薄壁位置导致成型件变形。

　　这套结构在设计过程中还考虑了生产过程中的热平衡问题，在浇口套附近单独设置了冷却回路，避免浇口位置因为温度过高出现金属液粘模的问题，同时在分流锥位置设置了局部冷却结构，保证浇口余料能够顺利冷却固化，缩短整个压铸循环的周期。从实际生产的适配性来看，这套模具结构可以适配ADC12、A380等常用压铸铝合金材料的生产要求，成型件的壁厚范围在1.5毫米到4毫米之间，能够满足多数中小型铝合金结构件的成型需求。模具的导向部件、顶出部件都采用了标准件设计，便于生产过程中的备件更换，减少停机维护的时间。在加工工艺性上，模仁的分体结构使得各个镶件都可以采用五轴加工中心一次装夹完成成型面的加工，减少多次装夹带来的精度误差，同时镶件的配合面采用了研磨工艺，保证拼接位置的配合间隙控制在0.02毫米以内，避免生产过程中出现飞边。
