圆形多孔带侧装凸台压铸模具结构

项目分类:铸造模 发布时间:2026-06-29 ID:1191887
  • 圆形多孔带侧装凸台压铸模具结构
  • 圆形多孔带侧装凸台压铸模具结构
  • 圆形多孔带侧装凸台压铸模具结构

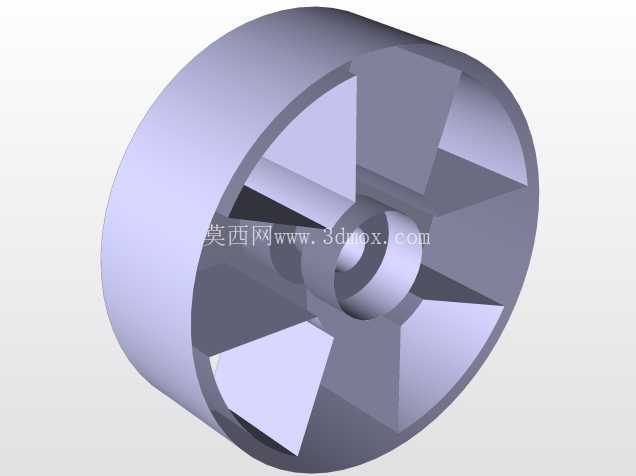

这套圆形多孔带侧装凸台的压铸模具结构,主要面向有色金属压铸件的批量生产场景,适配小型带侧向安装位的盘类零件成型需求,常见于皮带轮、带定位安装座的传动端盖类零件的压铸生产工序。从实际生产适配性来看,这类模具通常安装在吨位匹配的卧式冷室压铸机上,模架整体采用圆形基体设计,相比常规矩形模架,在同吨位压铸机的拉杆间距内,能更充分利用容模量空间,减少模架边角的材料浪费,同时圆形结构的受力均匀性更好,在高速高压的金属液充型过程中,模架各方向的胀型力分布更均衡,能降低长期生产过程中模架变形的概率。

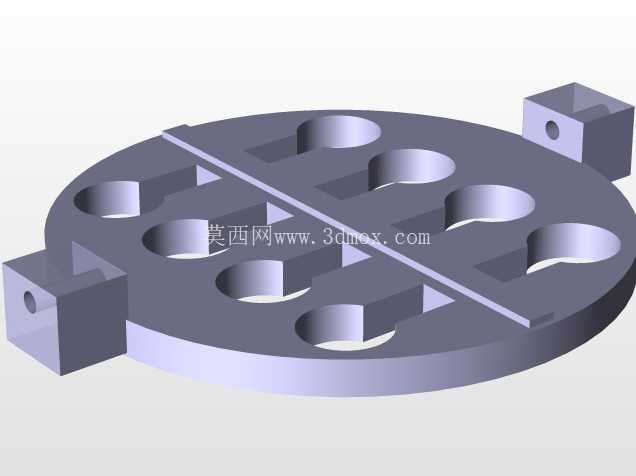

模具本体上的多组阶梯圆孔,是成型压铸件上安装柱、定位孔的核心型腔结构,每个圆孔的同轴度公差控制在0.02mm以内,孔壁预留0.15mm的抛光余量,方便后续钳工修模时调整尺寸精度,避免压铸过程中铝合金液粘模导致的脱模卡滞。中间贯穿的分模凸筋,是分型面的定位锁止结构,合模时该凸筋与动模侧的凹槽精准配合,能抵消充型过程中产生的侧向错型力,保证压铸件的分型面飞边厚度控制在0.05mm以内,减少后续去飞边的工序工作量。两侧对称布置的带孔凸台,是模具的侧抽芯安装基座,内部预留的通孔用于安装侧抽芯的导柱与复位杆,针对压铸件侧面的横向孔特征,不需要额外增加模架外的抽芯支架,直接在凸台内部集成抽芯滑块的导向槽,能缩短抽芯行程,提升抽芯动作的稳定性,避免长行程抽芯导致的滑块卡滞问题。

从安装边界来看,这套圆形模架的外径尺寸适配280吨压铸机的容模直径范围,安装时模架中心与压铸机压射室的同轴度偏差需控制在0.1mm以内,两侧凸台的安装面与压铸机模板的平行度不大于0.03mm/m,避免合模时出现偏载导致的模架损伤。模具的顶出机构采用中心顶杆与圆周顶杆结合的布置方式,对应压铸件上的厚壁位置布置顶杆,避免顶出时压铸件出现变形、顶白缺陷,顶杆的复位精度通过复位弹簧与复位杆双重保证,合模前顶杆需完全退回型腔内,防止合模时顶杆碰伤型腔表面。

设计过程中,针对压铸件的皮带轮类特征,特意在对应型腔位置做了局部冷却水道的预留,水道距离型腔表面的距离控制在12-15mm之间,保证厚壁位置的冷却速度与薄壁位置匹配,减少压铸件因冷却不均产生的缩孔、气孔缺陷,同时冷却水道采用环形布置,与圆形模架的外形匹配,水流无死角,冷却效率比直水道提升约20%。两侧的侧抽芯采用斜导柱驱动结构,斜导柱的倾斜角度设置为18度,既保证足够的抽芯力,又能控制抽芯行程在合理范围内,抽芯滑块的锁紧面采用楔紧块结构,楔紧块的角度比斜导柱大2度,避免合模时楔紧块与滑块出现干涉,同时能承受充型过程中金属液对滑块的反压力,防止滑块后退导致压铸件尺寸超差。

在实际生产适配中,这套模具的浇口开设在模架中心位置,采用中心浇口进料方式,金属液从中心向四周的型腔均匀填充,减少卷气缺陷,同时浇口套的口径与压铸机压射冲头的尺寸匹配,压射过程中金属液的填充速度控制在40-60m/s,填充时间控制在0.1s以内,保证金属液在凝固前完成整个型腔的填充。排气槽开设在圆周方向的分型面上,每个型腔末端对应布置深度0.08mm的排气槽,能快速排出型腔内的空气,减少压铸件的气孔缺陷,同时排气槽的末端连接集渣包,能容纳填充过程中前端的冷金属,避免冷隔缺陷进入压铸件本体。
