压铸模具用十字头传动连接组件

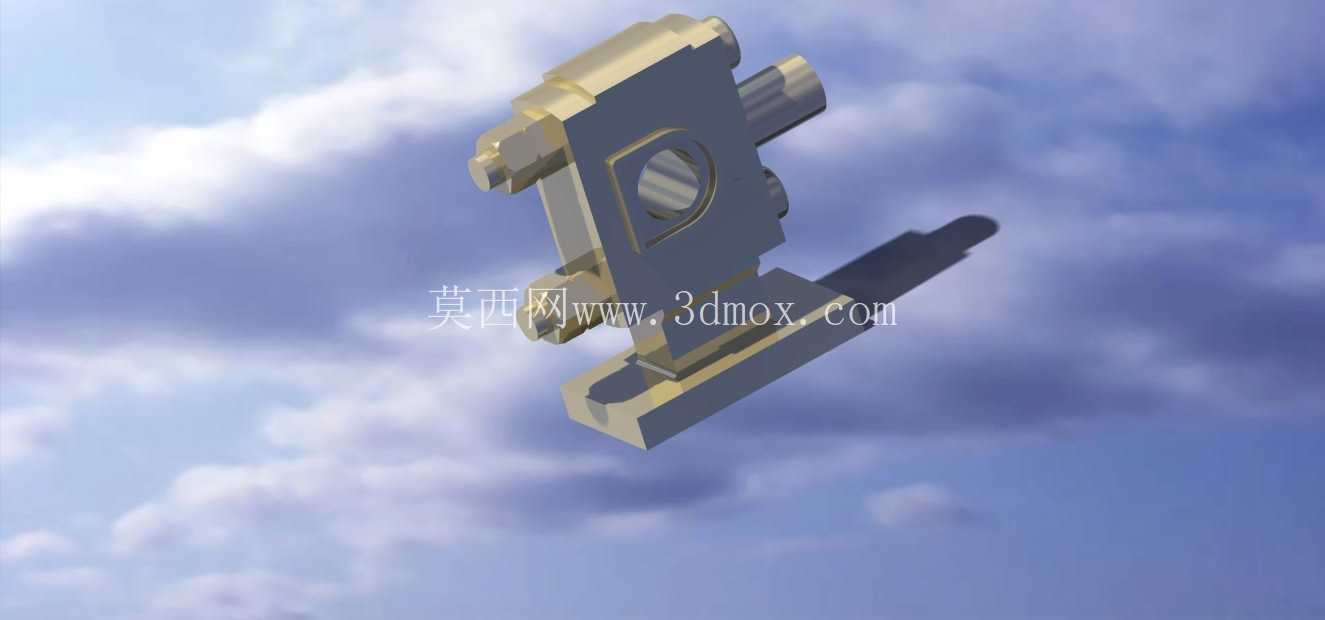

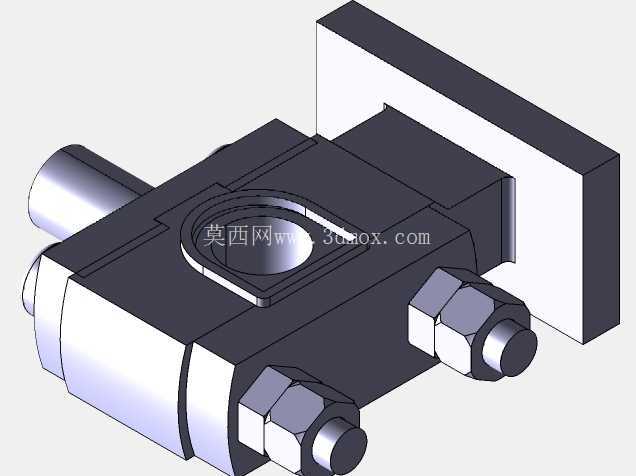

　　在卧式冷室压铸机的压射机构传动链路里，十字头组件是衔接压射冲头与驱动油缸的核心受力构件，整套组件的装配精度直接决定压射过程的力传递效率与冲头运行同轴度，日常生产中如果十字头配合间隙超差，很容易出现压射冲头偏磨、压射速度波动、铸件飞边增厚等一系列工艺问题，因此这类组件的结构设计始终围绕高刚性、低磨损、易拆装的核心需求展开。从结构组成来看，整套组件包含主体、杆端、盖板、黄铜衬件、螺母、锁紧螺母、螺栓七个独立部件，各部件的功能划分非常清晰：主体作为核心承载基座，采用对称式十字形布局，中部开设的贯通孔用于穿装压射杆，侧面的凸台结构用于和驱动侧的铰架连接，底部的安装基面直接贴合压射架的导向滑轨面，加工时基面的平面度要求控制在0.02mm以内，避免运行时出现卡滞。

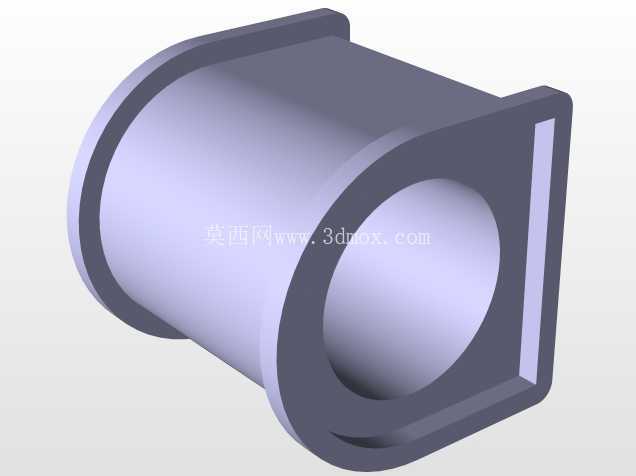

　　杆端部件是直接承接油缸输出推力的部位，采用外螺纹与主体连接，配合端面的定位止口保证同轴度，安装时需要通过扭矩扳手按照对角顺序拧紧连接螺栓，避免杆端偏斜导致的传力偏移。盖板部件主要用于封闭主体侧面的衬件安装腔，通过内六角螺栓固定在主体侧壁，拆卸盖板即可快速更换内部的黄铜耐磨件，不需要将整套十字头从设备上拆解下来，能大幅缩短日常维护的停机时间。黄铜部件采用锡青铜材质加工，作为压射杆与主体孔之间的滑动衬套使用，利用铜质材料自润滑性好、硬度低于钢件的特性，既可以降低压射杆往复运动时的磨损，又能在出现异物卡滞时优先磨损铜套，保护价值更高的压射杆与主体结构，铜套的内孔与压射杆采用H7/f6的间隙配合，既保证运动顺滑，又不会因间隙过大导致压射杆晃动。螺母与锁紧螺母组成双重防松结构，普通螺母用于调整杆端与主体的连接预紧力，调整到位后通过锁紧螺母进行反向锁止，避免压铸机高速压射时的高频振动导致螺纹连接松脱，这类双重锁紧结构在往复运动、冲击载荷大的传动部位非常常见，相比单螺母加止动垫圈的结构，锁紧可靠性更高，调整也更方便。螺栓部件全部采用8.8级高强度内六角螺栓，用于盖板与主体、主体与各连接附件的紧固，所有螺栓安装时都需要涂抹少量螺纹锁固胶，进一步提升防松性能。

　　从安装边界来看，这类十字头组件的宽度尺寸需要匹配压射架的导向槽间距，底部导向面的长度要保证压射全行程内都有足够的支撑长度，避免压射到行程末端时出现悬臂受力的情况，中部穿装压射杆的孔中心高度要和压射室、压射油缸的中心高度完全一致，三者的同轴度误差需要控制在φ0.05mm以内，否则会导致压射阻力骤增，甚至出现压射杆弯曲断裂的故障。在实际设计建模过程中，需要重点关注各配合面的公差分配：主体与铜套的配合采用H7/p6的过盈配合，保证铜套安装后不会随压射杆往复窜动；铜套内孔的表面粗糙度要达到Ra1.6以下，降低滑动摩擦阻力；所有螺纹连接部位都要预留足够的扳手操作空间，方便现场维护时不用拆解周边部件就能完成拆装。

　　另外，主体的边角部位都做了R3-R5的圆角过渡，避免热处理和受力时出现应力集中导致的开裂问题，承受主要推力的杆端与主体连接部位做了局部加厚处理，提升组件的整体抗冲击能力，毕竟压铸机压射瞬间的冲击力可以达到几十吨，结构强度不足很容易出现断裂故障。这类十字头组件除了用在压铸机压射机构上，经过尺寸调整后也可以用在其他需要直线往复传动、需要同时连接驱动端与执行端的机械设备上，比如卧式注塑机的射胶机构、液压冲床的滑块传动部位，核心的设计逻辑都是通过十字形的结构布局，实现两个垂直方向的力传递与运动导向，同时通过模块化的易损件设计，降低设备全生命周期的维护成本。建模时需要注意各部件的装配干涉检查，尤其是铜套安装后与盖板、压射杆的间隙，锁紧螺母锁止后与杆端台阶的间隙，避免实际装配时出现部件无法安装的问题，所有运动部件的行程范围内都不能有结构干涉，保证往复运动时的顺畅性。
