夹装铰接式管座连接构件结构设计

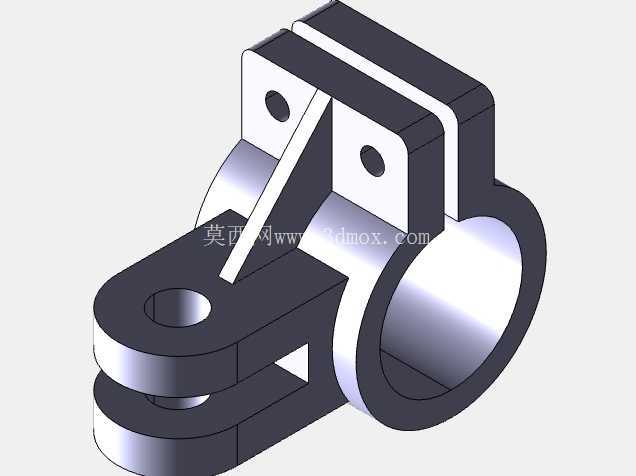

　　这类夹装铰接式管座构件，常应用在轻工输送线、小型液压管路排布、非标自动化设备的管线支撑与活动连接工位，核心作用是实现圆管类杆件与其他执行部件的铰接联动，同时兼顾管体的抱紧固定，避免管路在设备运行振动中出现窜动、移位，也能为铰接端提供稳定的支撑基准。从结构功能来看，构件一侧为开口式抱箍结构，内孔为完整圆柱面，加工时需保证内孔圆柱度公差控制在IT7级以内，与被夹持的圆管外径采用间隙配合，单边间隙控制在0.02-0.05mm区间，既方便装配时的套装调整，也能在锁紧螺栓拧紧后提供足够的抱紧摩擦力，抵抗设备运行时的轴向拉力与周向扭矩。

　　抱箍开口处设置有对称的锁紧耳板，耳板上加工有同轴的螺栓过孔，两个孔的同轴度需控制在Φ0.03mm以内，避免锁紧时螺栓受剪产生附加应力，长期运行出现疲劳断裂。构件另一侧为双叉耳铰接结构，叉耳之间开设有同轴的销孔，用于安装铰接销轴，与外部的摆臂、连杆类部件连接，实现一定角度范围内的摆动动作，销孔内可根据工况需求镶嵌铜套或者自润滑轴承，降低铰接转动时的磨损，提升构件的使用寿命。两个功能结构之间设置有三角形加强筋，筋板厚度根据整体构件的承载需求设定，通常取主体壁厚的0.8-1倍，连接抱箍外壁与铰接叉耳的根部，抵消铰接部位受载时产生的弯矩，避免应力集中导致的结构开裂。

　　设计过程中，首先需要根据被夹持圆管的外径确定抱箍的内孔尺寸，抱箍的外壁厚度根据承载的径向力计算，通常取内孔直径的1/6-1/4，保证抱紧时抱箍不会出现过大的弹性变形导致夹持失效。铰接叉耳的间距需要根据对接连杆的厚度确定，单边预留0.1-0.2mm的装配间隙，避免转动时出现卡滞，销孔的直径根据铰接部位承受的剪切力计算，保证销轴的抗剪强度满足1.5倍以上的安全系数。安装边界方面，抱箍的轴向长度需要满足：当螺栓达到额定锁紧力矩时，抱箍与圆管的接触面积能提供足够的静摩擦力，抵抗设计要求的轴向拉脱力，通常抱箍轴向长度不小于内孔直径的0.6倍。

　　铰接端的销孔中心到抱箍内孔中心的距离，需要根据联动部件的运动行程计算，避免摆动过程中构件与周边其他零部件出现运动干涉。锁紧耳板的外边缘需要做C2的倒角处理，去除加工毛刺，也避免装配时划伤操作人员。铰接叉耳的端部同样做倒角处理，方便对接部件的装配导入。整个构件的加工工艺通常采用铸造成型后进行机加工，或者直接采用型材铣削加工，根据实际生产批量选择，小批量试制时采用整块铝型材或者45号钢铣削，大批量生产时采用熔模铸造后精加工关键配合面，关键配合面包括抱箍内孔、铰接销孔、锁紧螺栓过孔，这些部位的表面粗糙度需要达到Ra1.6，非配合面的表面粗糙度达到Ra6.3即可满足使用要求。在实际设备装配中，这类构件可以调整抱箍在圆管上的轴向位置与周向角度，调整到位后再拧紧锁紧螺栓固定，相比焊接式的固定支座，具备装配调整灵活、后期维护更换方便的优势，尤其适合需要现场调试管路排布与铰接点位的非标设备场景。在承受交变载荷的工况下，需要对构件的加强筋根部、销孔边缘做圆角过渡处理，圆角半径不小于R2，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。
