汽车悬架用减震器总成结构设计

这套减震器总成的三维结构，核心服务于乘用车辆、小型非道路作业机械的悬架系统，在日常行驶场景里，它需要同时承担滤震、支撑、限位三类核心作用——当车辆驶过铺装路面的细碎接缝、非铺装路面的起伏坑洼时，螺旋弹簧负责吸收路面传递的冲击动能，而阻尼结构则要快速抑制弹簧的往复弹跳，避免车身出现多余的上下晃动，保证轮胎始终与地面保持可靠接触，既提升乘坐的平稳性，也能保障转向、制动过程的操控稳定性。

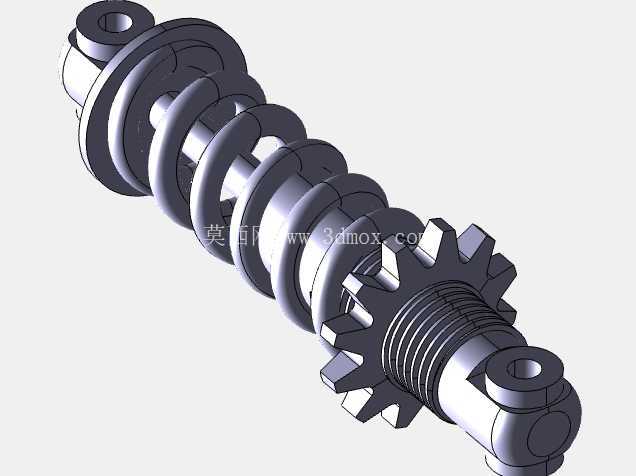

从结构设计逻辑来看，整个总成采用同轴集成式布局，将螺旋弹簧套置在阻尼筒体外侧，上下两端分别通过冲压成型的安装支座与车身、下摆臂连接，这种布局能最大程度压缩部件占用的垂向空间，适配多数前置前驱车型前麦弗逊悬架、后扭力梁悬架的安装舱位边界。设计过程中首先明确了安装接口的硬点尺寸：上端安装座的固定螺栓孔位采用行业通用的三孔均布布局，孔位中心距适配主流A级、B级车型的减震器塔顶安装尺寸，下端吊耳结构的销轴孔径、两耳片间距也匹配常规下摆臂的连接接口，不需要额外做转接件就能完成装配，能大幅缩短整车悬架的匹配开发周期。

功能特性上，这套结构做了多维度的细节考量：弹簧的刚度曲线经过线性匹配，在空载状态下提供足够的支撑力避免车身下沉，满载时随着弹簧压缩量增加，刚度平缓提升不会出现过硬的颠簸感；阻尼筒体内部的活塞阀系结构预留了足够的行程，在车轮最大上跳、下跳的极限工况下，不会出现活塞冲顶或者拉脱的问题；活塞杆表面做了硬化处理，配合端部的防尘套结构，能阻挡行驶过程中飞溅的泥沙、水渍进入筒体内部，延长密封件的使用寿命，避免阻尼油泄漏导致的减震失效。

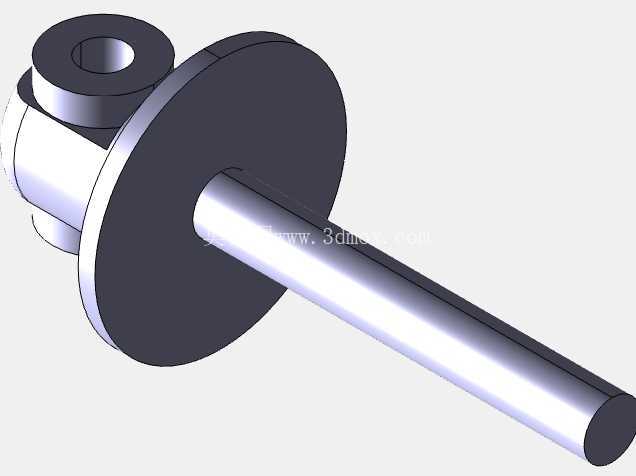

建模过程中所有配合关系都按照实际装配公差设置：弹簧两端的支撑圈与上下弹簧座的贴合面做了角度匹配，保证弹簧受力均匀不会出现侧向滑移；活塞杆与上端导向套、下端活塞的配合间隙控制在合理范围，既保证运动过程的顺滑无卡滞，也不会因为间隙过大出现侧向摆振；所有连接螺栓的位置都预留了足够的工具操作空间，实车装配时不需要拆卸周边其他部件就能完成减震器的拆装更换，后期维保的便利性也纳入了设计考量范围。

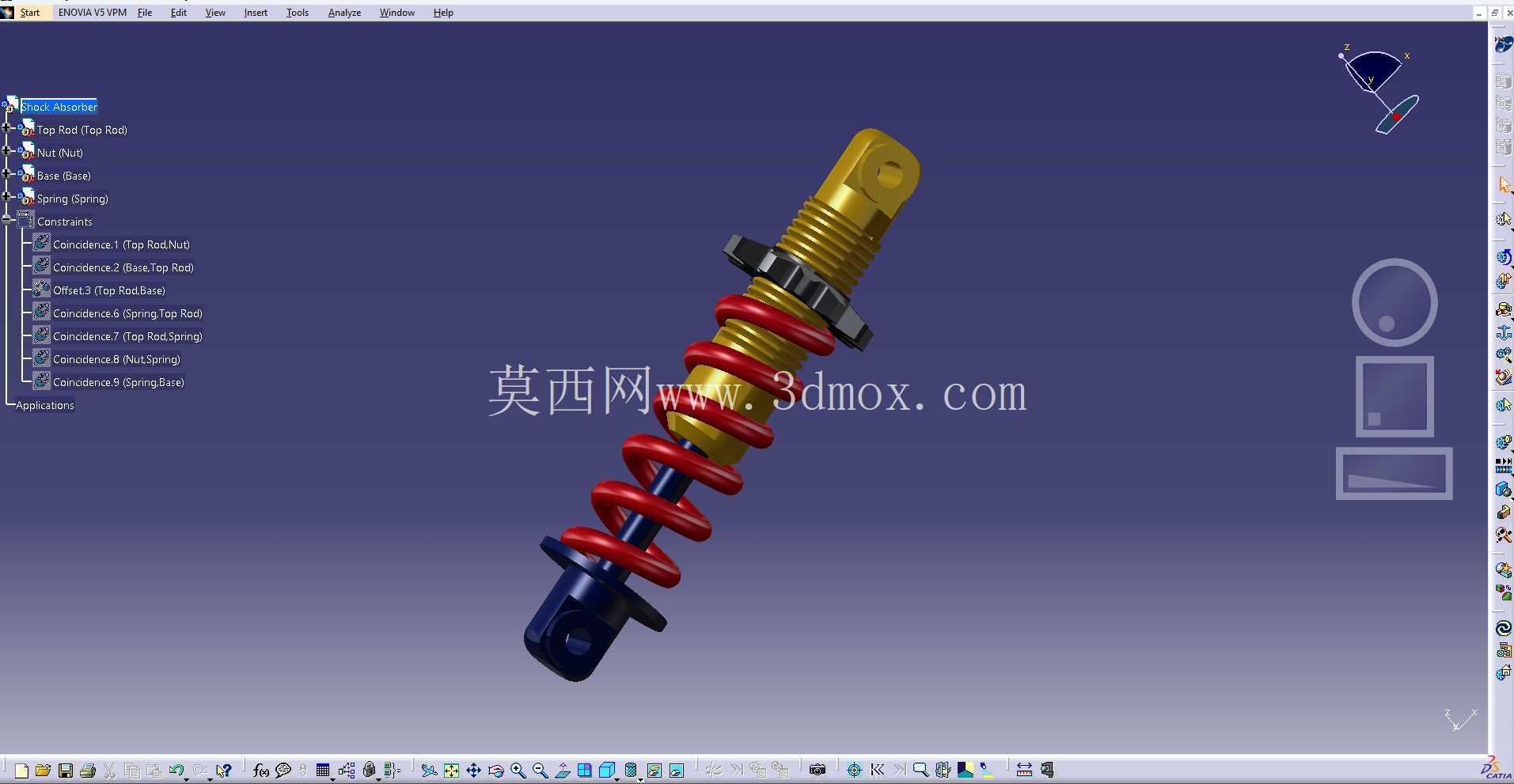

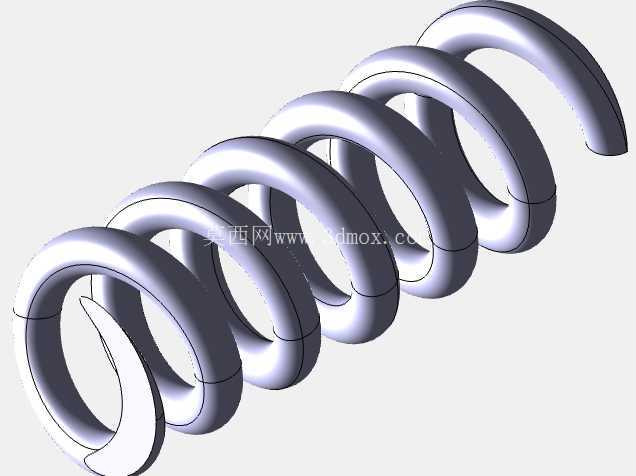

不同于很多简化的演示模型，这套结构把所有实际生产中会用到的细节都做了还原：弹簧端部的并圈磨平处理、缓冲块的安装位置、防尘罩的折叠伸缩结构、安装支座上的加强筋布局都完全参照量产部件的结构来做，不管是用于悬架系统的运动仿真分析，还是做结构力学的有限元计算，亦或是作为教学演示的教具模型，都能准确还原真实部件的运动逻辑和受力状态，不会因为结构简化导致仿真或者演示结果出现偏差。在做运动约束的时候，特意按照实际工况设置了弹簧的伸缩自由度、活塞杆相对于筒体的滑动自由度，能直观演示车轮跳动过程中减震器的压缩、拉伸全过程，清晰展示各个部件之间的运动干涉边界，方便设计人员在整车开发早期就验证悬架的运动行程是否合理，避免后期出现部件干涉的问题。
