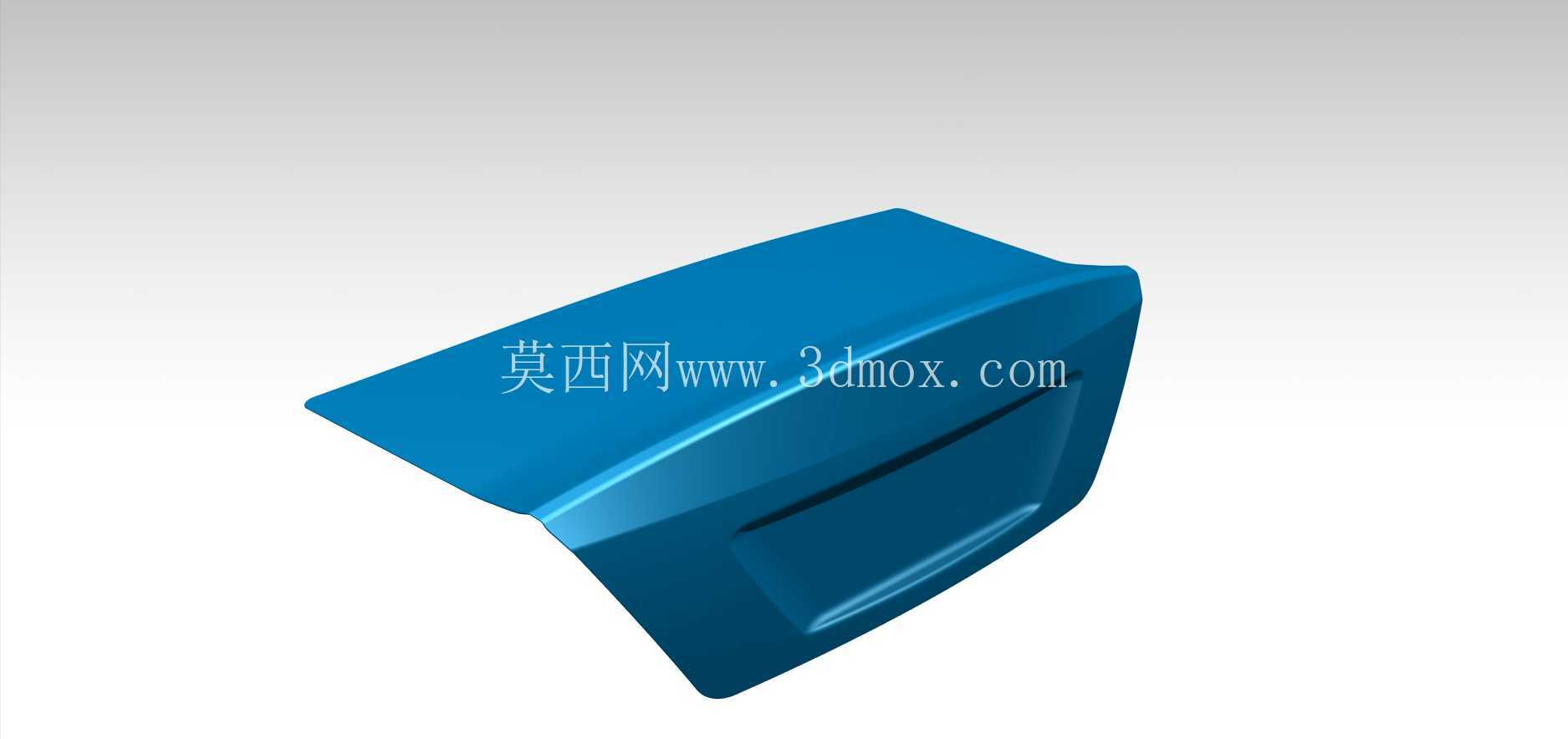

奔驰C级轿车尾门A级曲面结构设计

在乘用车车身开发流程中，尾门作为后部核心外覆盖件，其曲面质量直接决定整车后部的视觉质感与风噪表现，A级曲面的构建更是车身正向设计中对表面连续性要求最高的环节之一。这套尾门曲面针对奔驰C级车型的后部造型特征开发，并非直接复刻量产OEM部件的精确数据，而是保留了品牌家族化设计语言的核心特征，同时预留了充足的工程调整空间，能够适配不同项目的定制化改型需求，覆盖概念建模、设计实践、逆向工程参考、汽车动力学仿真模拟等多个应用场景。

从实际装车的功能维度来看，尾门需要承担后部行李舱的密封、开合支撑、尾灯及后标识安装、后部碰撞缓冲等多重作用，因此曲面设计不能仅追求视觉上的顺滑，还要兼顾周边件的安装边界匹配。这套曲面在构建时已经预留了包边（HEMM）结构的基础余量，包边区域的曲面过渡做了专门的连续性处理，避免后续做包边工艺展开时出现曲面褶皱或者曲率突变的问题。考虑到不同主机厂的冲压工艺、包边设备参数存在差异，当前曲面的尖角区域预留了0.8毫米的圆角调整余量，工程人员可以根据自身产线的模具圆角标准、冲压材料的延展率参数，对局部圆角半径做微调，在不破坏整体造型特征的前提下，提升零件的冲压可制造性，减少试制阶段的开裂、起皱风险。

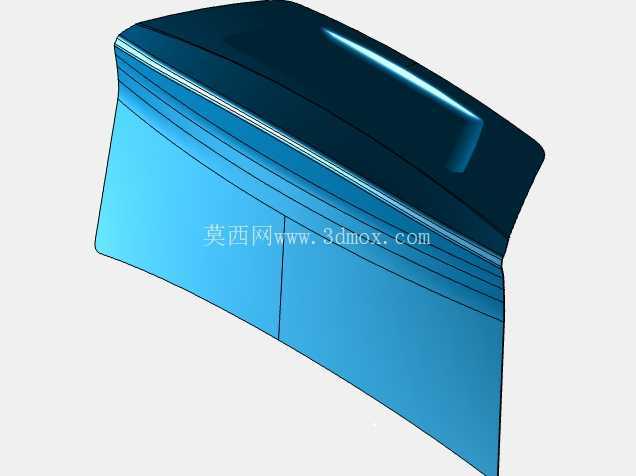

曲面构建过程中全程保持了G2以上的曲率连续性，相邻曲面片之间的流动性经过多轮曲率梳检查，没有出现局部的曲率拐点或者高光断差，能够满足A级表面的评审要求，做实体渲染或者油泥模型铣削参考时，高光带可以顺着造型特征自然过渡，不会出现扭曲或者断层。对于汽车造型评审环节来说，这种连续的曲面能够真实反映设计方案的光影效果，避免因为曲面质量问题导致的造型误判。在逆向工程项目中，这套曲面也可以作为基准参考面，帮助工程人员快速对齐点云数据的整体趋势，减少逆向建模时的曲面调整工作量。

从安装边界的适配角度来说，这套曲面的整体轮廓匹配奔驰C级的后部车身宽度，尾门两侧的曲面收边角度预留了与侧围D柱、后尾灯安装面的匹配余量，上部的曲面弧度贴合后挡风玻璃的下沿安装边界，下部的造型特征预留了后保险杠上沿的配合间隙面，工程人员在做详细结构设计时，可以基于这个基础曲面向内偏移料厚，添加内板加强筋、铰链安装座、锁扣安装位、气弹簧支撑点等内部结构，不需要再对基础外曲面做大幅度的调整。针对不同的仿真需求，比如做CFD风阻仿真时，这套闭合的连续曲面可以直接导入仿真软件做面网格划分，不需要再做大量的几何修复工作；做行人碰撞保护仿真时，也可以基于外曲面快速构建外层的碰撞接触模型，验证尾门区域的头部碰撞指标。

考虑到不同工程环节的软件使用习惯，这套曲面的拓扑结构做了规整化处理，曲面片的划分遵循造型特征的走向，没有碎面或者重叠面，转换到其他通用三维格式时不会出现几何丢失或者破面问题，不管是做结构设计、工艺分析还是渲染展示，都能减少前期的几何修复工作量。对于汽车设计专业的教学或者练习来说，这套曲面也可以作为A级曲面构建的参考案例，帮助学习者理解外覆盖件曲面的分面逻辑、连续性处理技巧，以及造型特征与工艺可行性之间的平衡思路。
