起重吊装用多截面实体挂钩结构设计

　　在车间物料转运、重型设备装配、仓储货物装卸等日常作业场景里，挂钩是起重吊装环节直接接触载荷的核心受力构件，其结构合理性直接关系到作业过程的载荷传递稳定性与操作安全性，很多现场吊装故障的诱因，都能追溯到挂钩本体的结构设计缺陷，比如钩头曲率不合理导致的吊索滑脱、杆部应力集中引发的疲劳变形、安装位配合间隙过大造成的载荷偏摆等问题。这款挂钩采用多截面实体的结构设计逻辑，没有采用传统等截面直杆加弯弧钩头的拼接式建模思路，而是从载荷传递路径出发，沿着杆部到钩头的受力变化梯度，逐段调整截面轮廓参数，让不同位置的截面尺寸和受力大小形成匹配，避免出现局部应力冗余或者强度不足的问题。

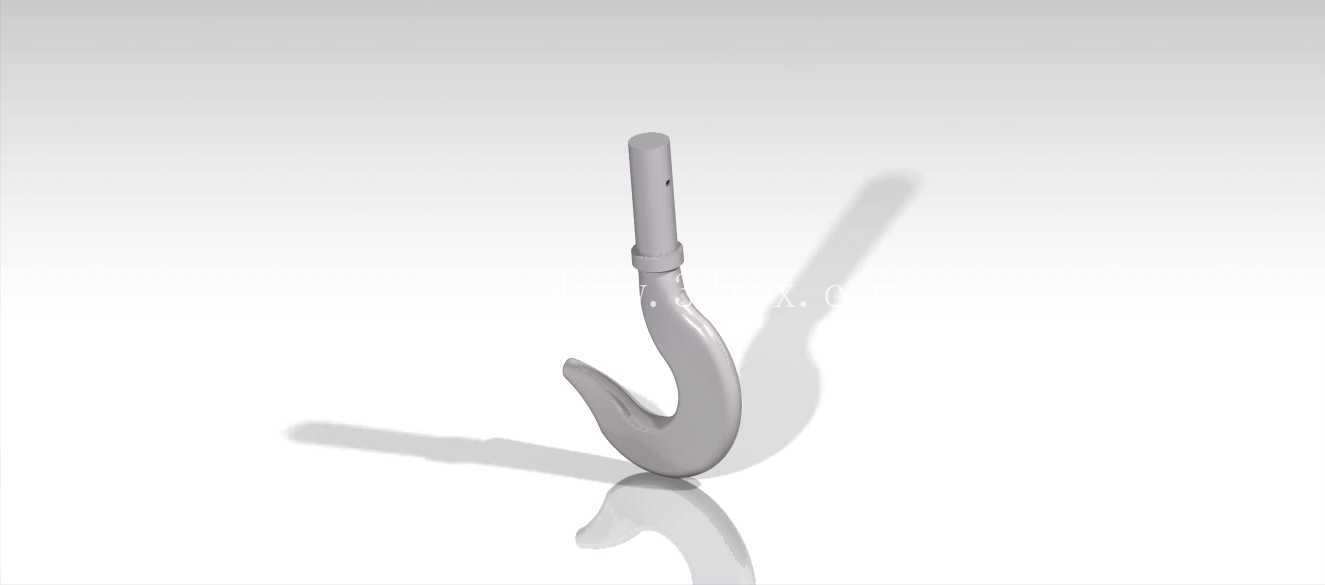

　　从安装边界来看，挂钩上部的直杆段为装配配合段，杆身预留的径向通孔用于安装防脱锁止结构，装配时直杆段可插入起重设备的吊耳连接座、电动葫芦的吊钩横梁或者手动葫芦的下钩架内，通过穿装销轴完成固定，直杆段的外径公差需要和配合座的内孔保持合理间隙，既要保证安装时的装配便利性，也要避免间隙过大导致吊装过程中挂钩出现径向晃动，放大作业过程的动载冲击。直杆段靠近钩头的位置设置了一圈环形凸台，这个凸台的作用是作为装配限位结构，安装时直杆插入配合座后，凸台端面和连接座端面贴合，既可以控制直杆的插入深度，保证上部销轴孔的同轴度，也能在承受竖向载荷时，分担销轴部分的剪切受力，让载荷从杆部更均匀地传递到上部连接结构。钩头部分的弯弧曲率经过多轮受力校核，钩尖位置做了向内的收弧处理，搭配上部杆身安装的防脱挡板，可以避免吊索、吊装带或者吊环在载荷晃动时从钩头脱出，钩头的内弧面做了平滑过渡处理，没有尖锐棱角，防止吊装过程中割伤吊装带的纤维层或者钢丝绳的绳股，降低吊具损耗速度。钩身的截面从和直杆连接的位置开始，沿着弯弧走向逐步调整截面厚度，在钩身受力最大的弯弧拐点位置，截面厚度达到最大值，往钩尖方向再逐步收窄，这种变截面设计既保证了核心受力位置的强度储备，也不会因为整体采用等厚截面造成不必要的材料浪费，同时还能降低挂钩自身的重量，减少起重设备的无效载荷占比。

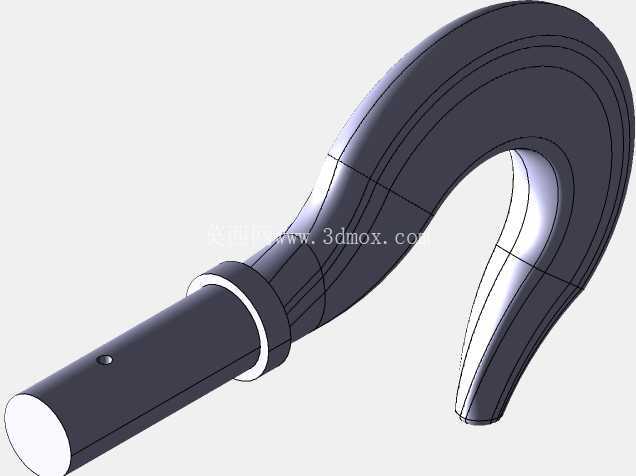

　　在实际建模过程中，多截面实体的设计方式可以更好地控制各段截面的过渡连续性，避免不同特征拼接位置出现直角转折造成的应力集中，所有截面之间的过渡都采用曲率连续的连接方式，让载荷在构件内部传递时流线更顺畅，减少长期受载情况下的疲劳裂纹萌生概率。从现场使用的适配性来看，这款挂钩可以适配多种常规吊装场景，既可以作为电动葫芦、手动葫芦的终端吊钩使用，也可以作为吊装索具的端部连接钩，配合卸扣、吊环等配件完成不同形态物料的吊装作业，设计时充分考虑了常规吊装作业的载荷特性，钩头的开口尺寸可以满足常规直径的钢丝绳、吊装带以及标准卸扣的放入需求，不需要额外调整吊具规格就能完成适配。

　　在安装尺寸的匹配上，上部直杆段的长度经过合理设定，既可以满足常规连接座的装配深度要求，也不会因为杆身过长导致挂钩整体下垂尺寸过大，压缩起重设备的有效起升高度，这一点在车间厂房净空高度有限的场景下尤为重要，合理的安装边界尺寸可以最大化利用现场的起升空间，避免因为吊具自身尺寸过大导致物料无法提升到目标高度。钩身的外弧面同样做了圆弧过渡处理，在挂钩落地或者和其他金属构件发生碰撞时，不会因为存在尖锐棱角造成磕碰损伤，也能减少对周边操作人员的剐蹭风险。在结构细节处理上，所有棱边都做了圆角处理，没有加工毛刺的残留位置，既可以提升构件的表面质量，也能避免长期使用过程中棱边位置出现应力腐蚀的问题，延长构件的实际使用寿命。
