带散热格栅的PCB防护钣金壳体结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1191910
  • 带散热格栅的PCB防护钣金壳体结构
  • 带散热格栅的PCB防护钣金壳体结构
  • 带散热格栅的PCB防护钣金壳体结构
  • 带散热格栅的PCB防护钣金壳体结构
  • 带散热格栅的PCB防护钣金壳体结构

  这款钣金壳体主要面向工业控制板卡、嵌入式运算模块、功率驱动板等内置PCB组件的安装防护场景,常见于工业自动化控制柜内板卡安装、户外小型通讯终端内置模块防护、功率电子设备的核心板承载等工况,区别于普通塑料壳体,金属材质的结构在电磁屏蔽、抗外力冲击、长期耐温老化上有不可替代的优势。从实际使用需求出发,壳体的核心功能分为两个维度,一是对内部PCB组件形成物理防护,隔绝外界粉尘、飞溅液体、装配过程中的磕碰剐蹭,避免板卡上的贴片元件、引脚、焊接点受外力损伤,同时金属壳体可形成连续的导电屏蔽层,降低外界电磁干扰对板卡信号传输的影响,也能减少板卡自身高频信号对外界设备的电磁辐射;二是承担核心散热功能,内置PCB如果搭载功率器件、运算芯片,工作过程中产生的热量需要快速导出,避免芯片过热降频或者长期高温缩短元件寿命。

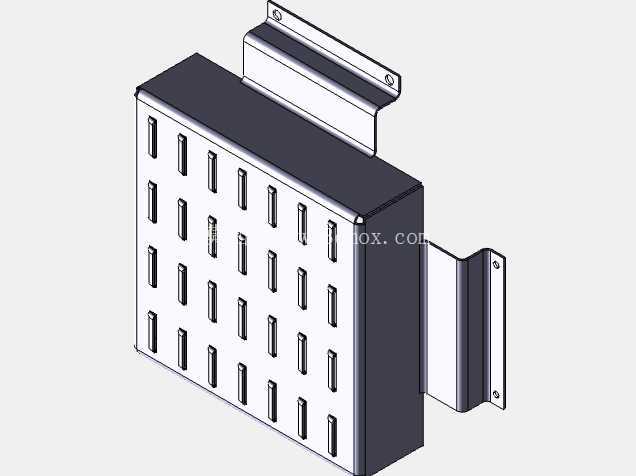

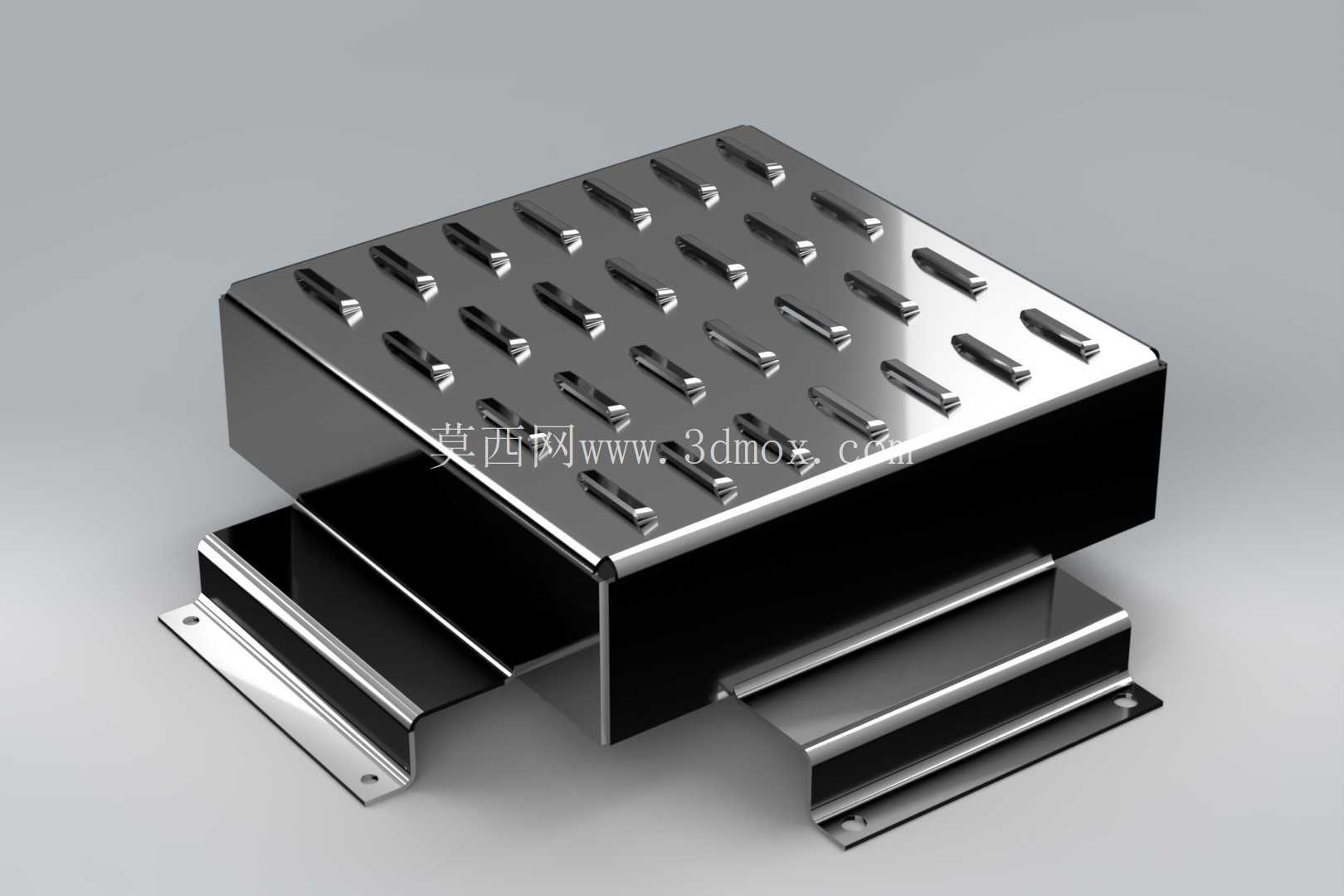

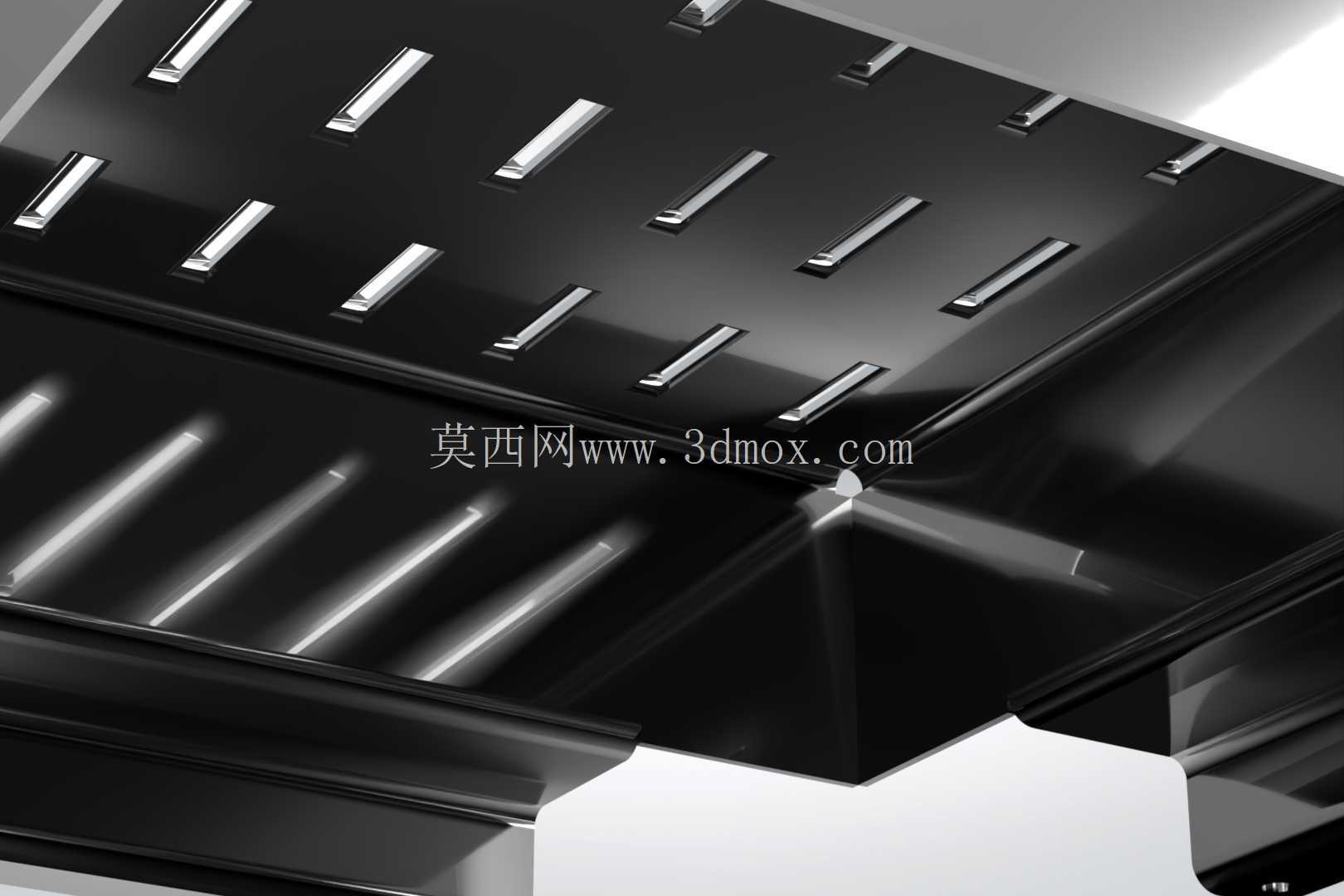

  设计过程中首先确定安装边界,壳体底部延伸出带安装孔的折弯支脚,支脚的折弯高度预留了板卡底部接插件的出线空间,安装孔位匹配常规PCB的固定螺柱间距,不需要额外做转接支架就可以直接将板卡固定在壳体内腔,支脚的开孔采用长圆孔设计,可抵消装配过程中的累计公差,降低安装对位的难度。壳体上盖的散热结构没有采用普通的冲孔网形式,而是设计了阵列式的凸起长条形格栅,每一处格栅都通过冲压成型做出凸起的导流面,既保证了通风开孔的总面积满足散热风量要求,又能避免外界的水滴、金属碎屑直接垂直掉落到内部PCB上,格栅的排布方向顺着设备内部的风道流向,减少风阻的同时可以引导气流顺着格栅间隙流过板卡表面的发热区域,提升换热效率。

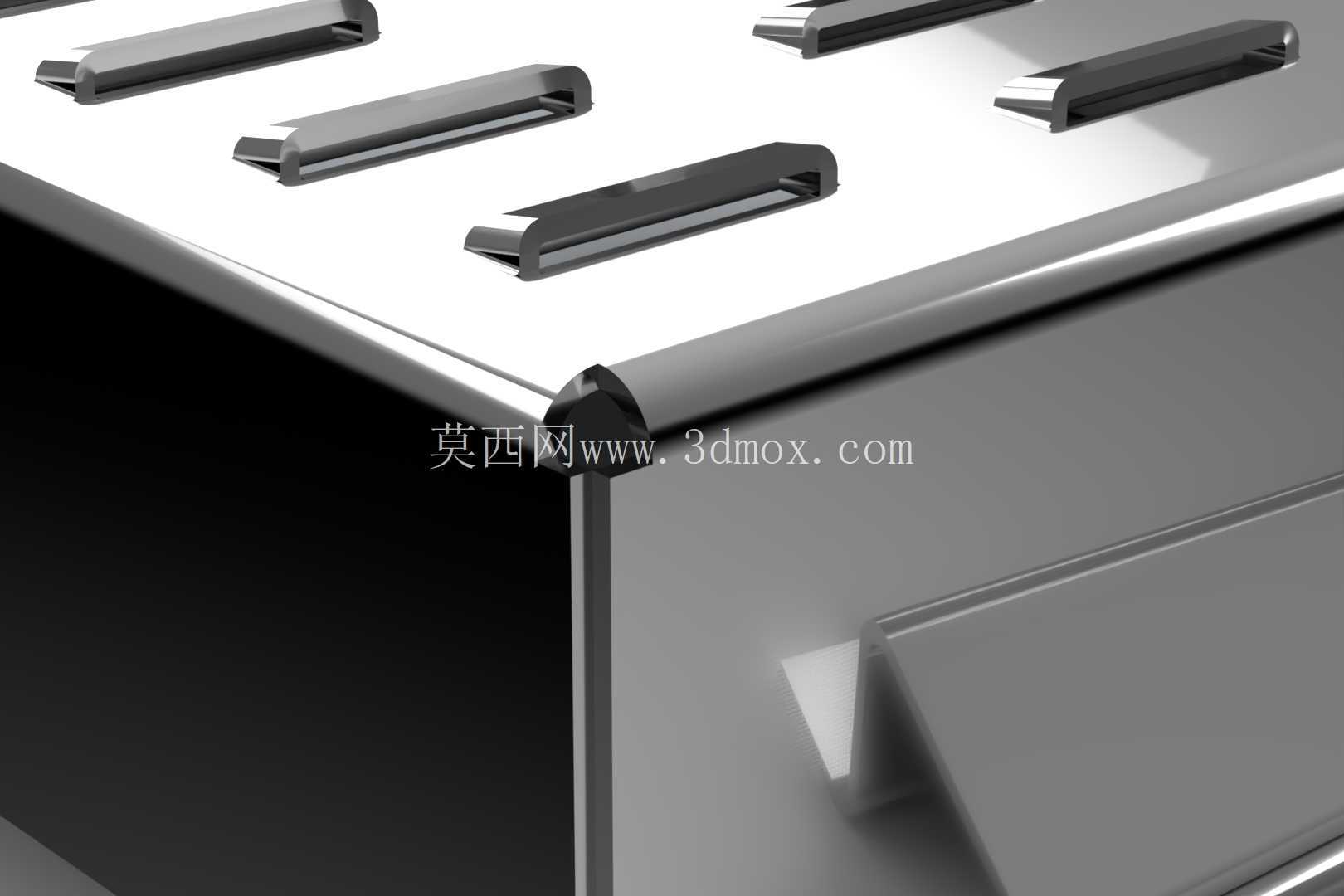

  壳体的拼接采用折弯扣合结构,侧板与上盖、底部支脚的连接通过钣金折弯的自锁扣位定位,不需要额外增加焊接工序,既减少了加工变形量,也方便后期维护时快速拆开壳体检修内部板卡,所有折弯边都做了压毛边处理,避免装配过程中划伤操作人员的手部,也防止割伤PCB上连接的线材绝缘层。内腔的尺寸预留了元件的高度空间,针对板卡上高度较高的电容、接口元件,壳体内腔对应位置做了局部的避空凸起,不会出现元件顶到壳体内壁导致装配不到位的问题,壳体侧壁预留了接插件的出线缺口,缺口位置做了向内的翻边,增加缺口处的结构强度,同时可以固定出线的防水胶圈,满足不同防护等级的使用需求。

  从结构强度角度看,壳体的板材选用合适厚度的冷轧钢板,表面做镀镍处理,兼顾防锈能力和金属导热性能,上盖的格栅凸起结构同时起到了加强筋的作用,相比平板结构的上盖,阵列式的凸起可以大幅提升壳体的抗形变能力,即使受到一定的正面压力,也不会出现凹陷变形挤压内部板卡的情况。在实际选型应用中,这类壳体可以根据内置PCB的功率大小调整板材厚度和格栅开孔率,如果是低功率的信号板卡,可以适当降低开孔率提升防护能力,如果是高功率的驱动板卡,可以加大格栅的开孔尺寸,增加通风量,底部的安装支脚可以根据实际安装场景调整折弯角度和安装孔位置,适配不同的安装基面,比如导轨安装、螺丝固定安装、粘接安装等不同方式。
