高性能传动用后轮皮带正时带轮结构设计

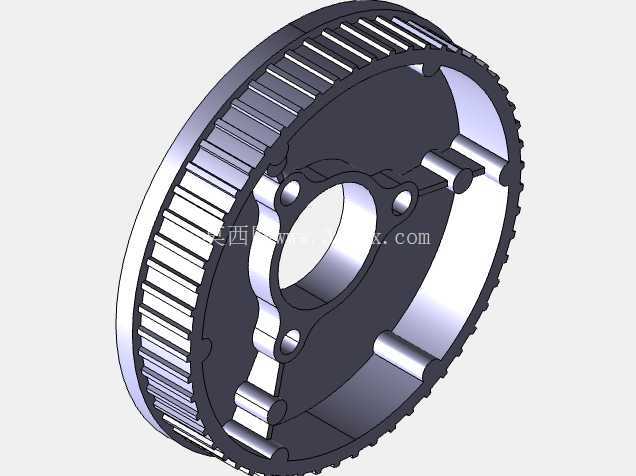

　　在高性能乘用车辆、大排量运动摩托的动力传动链路里，正时同步带轮一直是决定配气相位精度、传动系统NVH表现的核心零件，这次设计的后轮皮带正时带轮，就是针对高转速、高负载的传动场景做的定向优化结构。先从实际安装边界说起，这款带轮的中心安装孔做了键槽适配结构，孔周均匀分布的三个定位销孔，是为了匹配对应输出轴的法兰定位结构，安装时三个销柱嵌入孔位后，能抵消高转速下带轮与轴之间的周向滑移趋势，避免长期运行出现的相位偏移问题；带轮的辐板部分做了非对称的减重挖空设计，不是为了单纯追求轻量化，而是通过挖空区域的形状调整，让带轮整体的质心落在旋转轴线上，做动平衡校验时能减少配重块的添加量，降低高速旋转时的离心振动。

　　带轮外圈的齿形采用螺旋齿廓设计，和传统直齿同步带轮相比，螺旋齿在和皮带啮合时是渐进式接触，不会出现直齿啮合瞬间的齿面冲击，既能减少皮带齿面的磨损速率，也能降低啮合过程中的高频噪音，这一点在摩托后轮传动场景里尤为重要——摩托传动系统暴露在车体外侧，没有乘用车变速箱的隔音壳体包裹，啮合噪音会直接传递到骑行者位置，渐进啮合的齿形能把传动噪音控制在可接受范围内。材质选用轻质铝合金，是综合了转动惯量和结构强度的考量：铝合金的密度只有钢材的三分之一，带轮作为旋转件，降低自身重量能有效减小转动惯量，让动力响应更直接，尤其是在急加速工况下，更小的转动惯量能减少动力在旋转件上的损耗；同时齿面做了硬化处理，避免铝合金材质偏软导致的齿面过早磨损失效。

　　带轮的节距严格匹配通用标准正时皮带的节距参数，不需要定制特殊规格的皮带，后期维护更换时能直接采购市售标准皮带，降低运维成本。在实际工况适配方面，这款带轮能承受的最高线速度适配高转速发动机的输出特性，平衡旋转的结构设计能避免高转速下的共振问题，齿廓的螺旋角经过反复校验，既保证啮合的平顺性，也不会因为螺旋角过大产生额外的轴向推力，加重输出轴轴承的负载。辐板上的凸起加强筋，是在挖空减重之后做的结构补强，避免大扭矩传输时辐板出现形变，加强筋的走向顺着扭矩传递的应力方向布置，能把齿圈受到的皮带拉力顺畅传递到中心轮毂位置，不会出现应力集中导致的辐板开裂问题。

　　从安装维护的角度看，中心孔的公差带选用过渡配合，安装时不需要额外加热就能压装到输出轴上，拆卸时用普通拉马就能顺利取下，不会因为配合过紧导致拆卸困难，也不会因为配合过松出现运行时的松动异响。齿圈的端面做了倒角处理，安装皮带时能起到导向作用，不需要刻意对齐齿位就能顺利把皮带套入带轮，减少装配时的调整时间。
