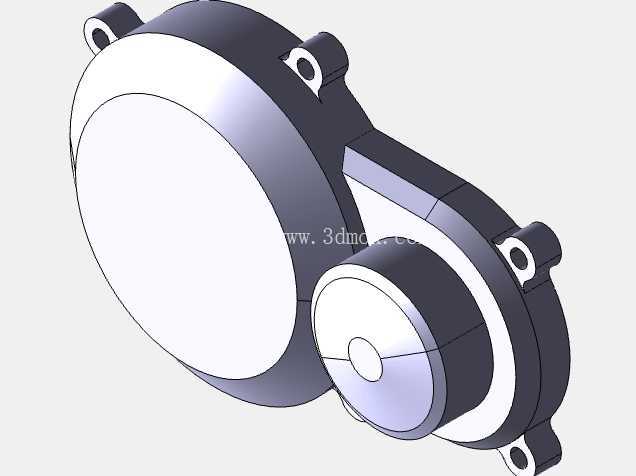

汽车摩托车动力系统发动机侧盖结构设计

　　这款发动机侧盖的结构设计，核心围绕动力总成外侧的防护与功能集成需求展开，在实际装车场景中，它直接覆盖在发动机侧置的传动、配气机构外侧，隔绝外部泥沙、雨水、扬尘对内部精密运动构件的侵蚀，同时承担部分壳体的结构支撑作用，在小排量摩托车、通用小型工业发动机、低速代步汽车的动力单元上都有适配空间。从安装边界来看，侧盖周向布置的带衬套安装耳位，对应发动机缸体侧的预设螺孔位置，耳位处做了局部加厚处理，避免螺栓锁紧时产生应力集中导致壳体开裂，安装面预留的密封胶圈槽道深度经过匹配计算，压缩后胶圈的形变率控制在合理区间，既不会因压缩量不足出现渗油，也不会因过度压缩导致胶圈早期老化失效。

　　设计阶段优先考虑了压铸工艺的成型可行性，所有外侧壁厚保持均匀过渡，避免出现局部壁厚差过大导致的压铸缩孔、冷隔缺陷，侧盖表面布置的纵横交错加强筋，并非随意添加的装饰结构，而是通过有限元受力分析后，在壳体振动模态薄弱的位置针对性设置，既提升了侧盖整体的结构刚性，降低发动机运行过程中侧盖产生共振异响的概率，也能在壳体受到外部意外磕碰时，通过筋条分散冲击力，避免壳体直接破裂导致内部构件外露。侧盖凸起的轴座位置，对应内部传动轴的外伸端，轴座内孔预留了油封安装位，与轴件配合的公差带按照动密封工况选取，保证长期运行过程中润滑油不会从轴颈位置渗漏，同时轴座外侧的平面可以适配外置的传感器、端盖等附属构件安装，不需要额外在壳体上打孔改造。

　　在日常维护场景下，这款侧盖的拆卸不需要拆解周边过多的附属管路与构件，松开周向固定螺栓即可取下，预留的流体接入端口可以适配不同机型的通气管路、润滑油路连接需求，不需要对侧盖进行二次加工。外形轮廓的曲面过渡充分考虑了压铸脱模的角度要求，所有边角位置都做了合理的圆角处理，既避免压铸过程中出现尖角处的应力集中，也能减少安装维护过程中尖锐边角对操作人员的划伤风险。从实际工况适配来看，侧盖的结构强度能够覆盖发动机全转速区间的振动载荷，在高温工况下，壳体的热膨胀量与缸体材质的膨胀系数匹配度经过校核，不会因为热胀冷缩导致安装面出现间隙引发密封失效，表面的平整区域也预留了标识刻印的位置，可以直接压制机型编号、安装对位标记等信息，方便生产装配过程中的对位操作，也便于后期维修时的机型识别。
