变速箱用同轴双联参数化齿轮结构

项目分类:齿轮 发布时间:2026-06-29 ID:1191916
  • 变速箱用同轴双联参数化齿轮结构
  • 变速箱用同轴双联参数化齿轮结构

  这款双联齿轮结构主要面向中小功率变速传动场景,常见于手动变速箱的动力传递路径中,承担不同挡位下的转速匹配与扭矩传递功能,和常规单齿轮结构不同,同轴布置的大小齿圈可以在不额外增加轴向安装空间的前提下,实现两组不同传动比的啮合切换,有效压缩传动总成的轴向尺寸,适配紧凑布局的传动箱腔体。从实际使用场景来看,这类齿轮多工作在油浴润滑的封闭箱体内,啮合面持续承受交变接触应力与弯曲应力,因此齿部的参数匹配直接决定了传动的平稳性与使用寿命。

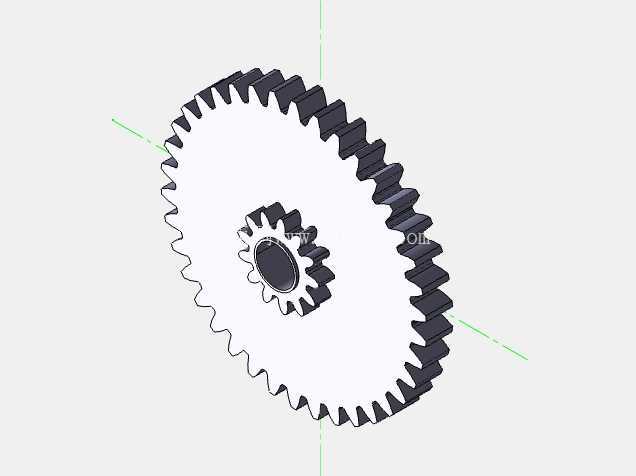

  设计过程中采用参数化驱动的建模逻辑,将模数、齿数、压力角、齿宽、变位系数等核心几何参数与模型特征做关联绑定,调整任意参数时整个齿形、轮毂、减重结构都会同步更新,不需要重复绘制齿廓曲线,能大幅缩短同系列不同传动比齿轮的改型设计周期,尤其适合变速箱前期方案迭代阶段快速验证不同传动比组合的安装干涉问题。从结构细节来看,大齿圈与小齿圈为一体式同轴结构,中间通过辐板连接,辐板区域做了均匀的减重孔设计,在保证轮体整体刚性的前提下降低转动惯量,减少变速箱换挡时的齿轮同步冲击;中心轮毂部位的内孔与键槽尺寸按照标准传动轴的配合公差设计,安装时通过平键实现周向固定,配合轴用挡圈完成轴向定位,安装边界需要匹配轴径、箱体内部的齿顶圆间隙、相邻啮合齿轮的中心距公差,齿宽尺寸需要和啮合齿轮的齿宽保持错位量在合理区间,避免安装误差导致的齿面偏载。

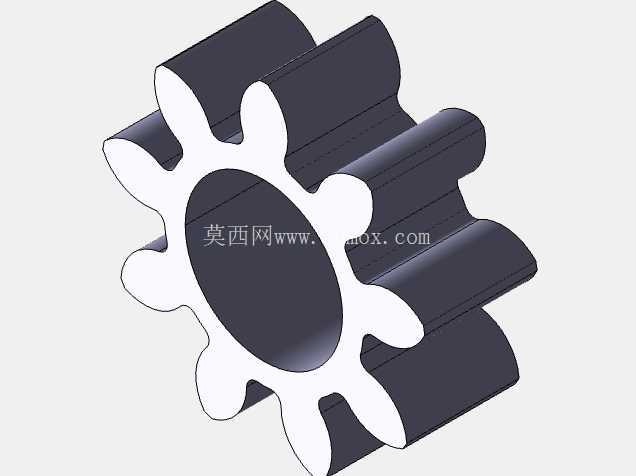

  齿廓采用标准渐开线齿形,齿顶修缘量按照常规工业齿轮的设计规范设置,能有效降低啮合切入切出时的冲击噪音,齿根部位做了圆角过渡处理,避免应力集中导致的轮齿断裂风险。实际选型应用时,需要结合传递的额定扭矩、输入转速、工况载荷系数校核齿面接触强度与齿根弯曲强度,参数化模型可以直接导入工程图模块生成加工图纸,也能导入仿真模块做有限元强度校核与传动运动仿真,验证不同转速下的齿轮啮合轨迹是否存在干涉,检查换挡过程中齿套与结合齿的对位是否顺畅。

  这类双联齿轮的轴向安装尺寸需要严格控制,因为变速箱内部相邻挡位的齿轮间距很小,过大的轴向尺寸会导致换挡时齿轮碰擦,过小的齿宽又会降低单齿的承载能力,设计时需要在承载能力与安装空间之间做平衡,辐板的厚度也需要结合齿轮的最高工作转速做校核,避免高转速下辐板产生共振。和分体式双联齿轮相比,一体式结构的同轴度精度更容易保证,装配时不需要额外调整两个齿圈的相位角度,减少了装配工序,也避免了分体结构连接松动导致的传动异响问题,适合量产化的变速箱传动组件应用。
