交错轴斜齿轮传动组件结构设计

这套交错轴斜齿轮传动结构，常见于需要在空间交错轴间传递运动和动力的设备场景，比如轻工机械的进给机构、小型输送设备的动力分流单元、专用机床的辅助进给传动链里都能见到这类结构的身影，它不需要两根轴保持平行或者相交，就能实现特定空间角度的动力传递，相比平行轴齿轮传动，布局灵活性要高很多，很多受安装空间限制、无法布置平行轴传动的工位，都会优先考虑这类传动形式。

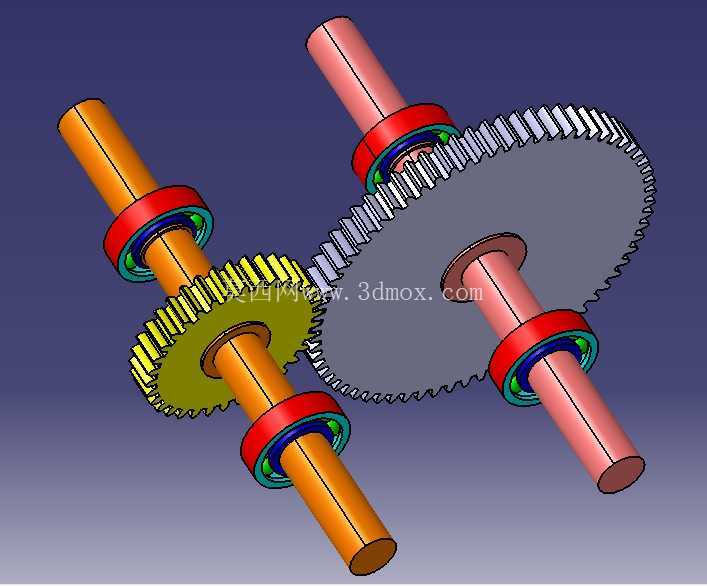

从实际功能来看，这套组件承担的是变向、定传动比动力传递的作用，两个斜齿轮分别安装在两根呈空间交错状态的传动轴上，每根轴上都配置了一对深沟球轴承作为回转支撑，轴承通过轴肩和轴套实现轴向定位，能承受传动过程中产生的径向力和少量轴向力，保证轴系回转时的同轴度和运转稳定性，避免齿轮啮合时出现偏载、打齿的问题。斜齿轮啮合时是逐渐进入和退出啮合的，相比直齿轮传动，运转时的冲击和噪音要小很多，传动平稳性更好，适合中等转速、中等载荷的传动工况。

设计这套结构的时候，首先要确定的是两根轴的空间交错角度，这个角度直接决定了两个斜齿轮的螺旋角取值，两个齿轮的螺旋角之和需要等于轴的交错角，同时要保证法向模数相等、法向压力角一致，才能满足正确啮合的条件。轴的直径设计需要根据传递的扭矩做强度校核，要考虑弯扭组合变形下的刚度，避免轴受力变形后导致齿轮啮合间隙变化，加剧齿面磨损。轴承的选型要匹配轴径，同时要预留合适的安装空间，轴承内圈和轴采用过盈配合，外圈和安装座孔采用过渡配合，既保证回转精度，也方便后期维护拆卸。齿轮的齿宽需要根据载荷大小确定，齿宽过小会导致齿面接触应力过大，缩短使用寿命，齿宽过大则容易出现载荷沿齿宽分布不均的问题。

从安装边界来看，这套组件的安装需要预留三根轴的伸出端空间，每根轴的两端都要留出轴承安装座的固定位置，齿轮啮合区域需要预留足够的润滑空间，不管是采用油脂润滑还是稀油润滑，都要保证啮合齿面能形成稳定的油膜，减少齿面磨损。轴的轴向窜动量需要控制在合理范围内，一般通过轴承端盖或者轴用挡圈调整间隙，保证齿轮啮合时的齿侧间隙符合设计要求，间隙过小会导致运转卡滞、发热严重，间隙过大则会出现传动回差，影响传动精度。

实际装配的时候，需要先将轴承压装到轴的对应轴肩位置，再将齿轮安装到轴上，通过轴套或者圆螺母固定齿轮的轴向位置，之后将装好零件的轴组件装入安装座孔，调整两个齿轮的啮合位置，保证齿面接触斑点沿齿高、齿宽方向的占比符合设计要求，接触斑点偏载的话需要微调轴的安装位置或者调整轴承间隙，直到啮合状态正常。这类传动结构在实际使用中，需要定期检查轴承的运转温度和齿轮的啮合噪音，如果出现异常噪音或者温升过高，要及时检查润滑状态和零件磨损情况，避免故障扩大。

很多小型非标设备在设计传动系统的时候，经常会遇到动力输入轴和输出轴不在同一平面、也不相交的情况，这时候选用这类交错轴斜齿轮传动，不需要额外增加换向机构，就能直接实现动力的空间传递，能有效简化设备的整体结构，减少传动零件的数量，降低设备的制造成本和后期维护难度。设计过程中还要注意齿轮旋向的匹配，要根据轴的转向和传动方向确定两个斜齿轮的螺旋方向，保证传动时产生的轴向力不会将轴推向一侧，避免轴承承受额外的轴向载荷，延长轴承的使用寿命。
