汽车侧部通风进气格栅压铸构件

项目分类:汽车类 发布时间:2026-06-29 ID:1191940
  • 汽车侧部通风进气格栅压铸构件

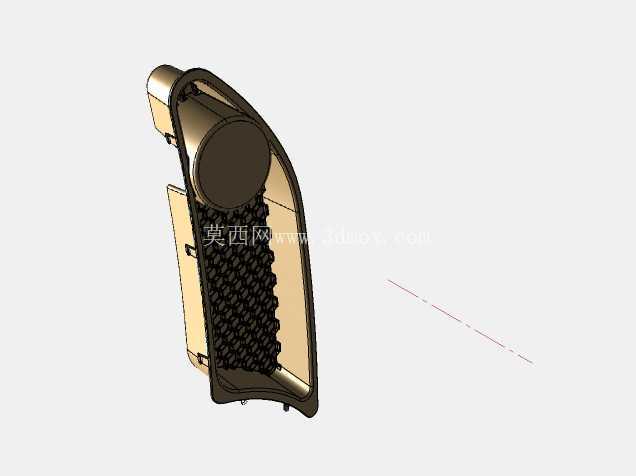

  该构件属于汽车车身侧部的通风进气结构件,主要应用在乘用车辆前轮后侧、翼子板内侧的通风区域,核心作用是为前轮舱内部的制动系统、线束周边区域提供对流通风通道,带走制动过程中产生的摩擦热量,同时兼顾行驶过程中的气流梳理,减少轮舱区域的乱流产生,降低行车风阻。从结构设计来看,构件整体采用随形曲面造型,完全匹配翼子板内侧的安装曲面弧度,边缘设置了多组卡扣式安装位,安装时无需额外打胶或者焊接,直接卡入翼子板对应的安装卡槽即可完成固定,安装公差控制在±0.2mm范围内,能保证与周边曲面的贴合度,避免行驶过程中出现异响或者缝隙不均的问题。

  构件主体的格栅区域采用蜂窝式通孔结构,这种结构相比传统的横条格栅,在相同通风面积下拥有更高的结构强度,能有效阻挡行驶过程中飞溅的碎石、落叶等杂物进入轮舱内部,同时不会明显增加通风阻力,格栅的筋条厚度控制在1.2mm,既满足压铸工艺的成型要求,也能保证在-40℃到80℃的环境温度区间内,不会因为振动或者温度形变出现断裂。构件后侧设置了半封闭的导风弧面,能将进入格栅的气流定向引导至制动卡钳的散热区域,相比无导风结构的设计,能让制动区域的空气流通效率提升30%左右,连续制动工况下可降低制动盘温度8-12℃,减少制动热衰减的风险。

  在设计过程中,首先需要扫描获取翼子板内侧的安装点云数据,基于点云构建构件的基础外曲面,保证与周边件的匹配间隙均匀,之后根据通风量需求计算格栅的开孔率,确定蜂窝结构的单元尺寸与筋条厚度,同时要考虑压铸工艺的拔模角度,所有结构面的拔模角度设置为1.5°,避免压铸成型后出现粘模、脱模拉伤的问题。安装边界方面,构件整体长度约280mm,最宽处约90mm,最大厚度约45mm,所有安装卡扣的位置度公差控制在0.15mm,装配后与翼子板外表面的高度差不超过0.5mm,不会突出车身表面破坏外观一致性。

  构件的边缘设置了一圈宽度3mm的贴合翻边,翻边背面预留了粘贴密封泡棉的槽位,安装时贴装厚度2mm的三元乙丙泡棉,能避免雨水、洗车水顺着缝隙进入车身内部,同时也能缓冲行驶过程中的振动,减少构件与翼子板之间的摩擦异响。在结构强度校核阶段,需要模拟车轮带起的碎石冲击工况,对格栅区域施加10J的冲击能量,验证结构不会出现碎裂或者脱落;同时要做1000小时的耐盐雾测试验证,保证在冬季撒盐的路面环境下,构件表面不会出现腐蚀起皮的问题。另外,构件的圆形端盖区域是预留的拖车钩检修口盖板安装位,端盖与主体采用卡扣连接,需要开启时可以直接撬开,不影响拖车钩的正常使用,端盖与主体的配合间隙控制在0.3mm,既保证开启顺畅,也不会出现明显的外观缝隙。
