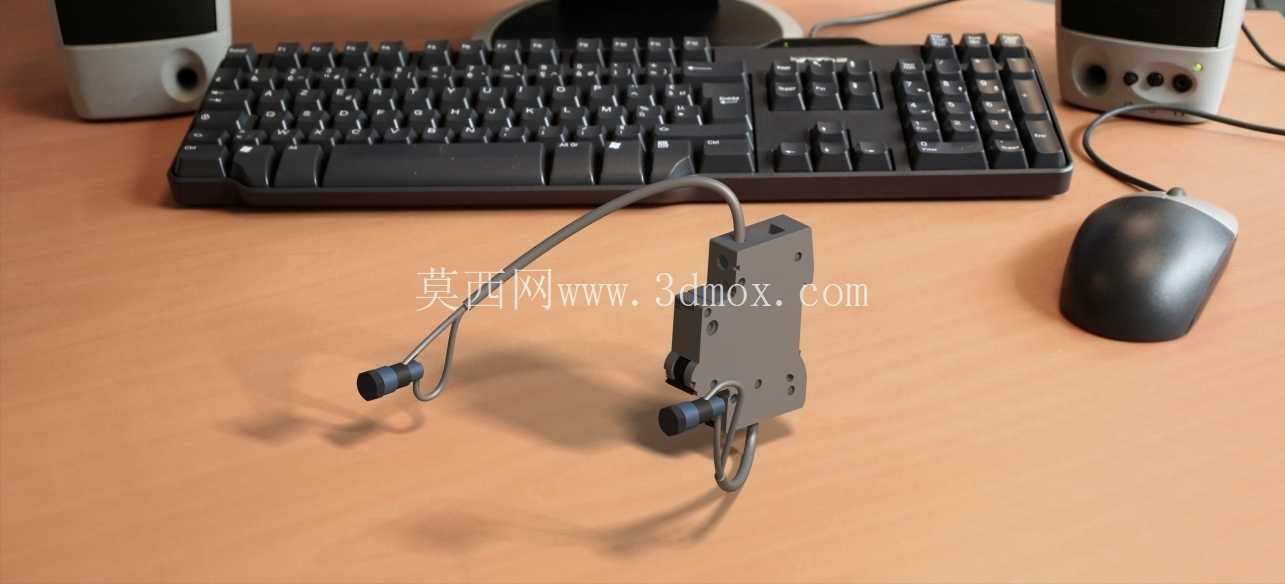

这套电气连接组件主要面向乘用车辆低压电气回路的局部连接场景,常见于车门线束、仪表板内线束分接、车身附件供电支路的过渡连接位置,承担小电流信号传输与低压供电导通的作用,不需要承载大电流负载,适配车内12V/24V低压电气系统的常规使用需求。组件拆分来看主要包含三个核心部分:起安装固定作用的挡板框架、负责回路通断控制的微动开关结构、以及完成线路延伸对接的尾纤线束,三个部分集成后不需要额外加装固定支架,可直接卡接在车身钣金预留的安装位上,适配多数A级、B级乘用车车身钣金的通用安装开孔尺寸,安装边界控制在45mm×28mm×22mm的空间范围内,不会占用过多车内布线空间,适配车内狭窄的布线腔体环境。
设计阶段首先考虑的是车内复杂工况的适配性,车内环境存在持续的振动、温差变化大、局部可能存在凝露的情况,因此挡板框架采用卡扣式安装结构,不需要额外打螺丝固定,卡扣的卡接量设计为1.2mm,既可以保证安装后不会因为车辆长期行驶的振动出现松脱,也能在售后维修时方便拆卸,不会损坏钣金漆面。开关部分采用侧压式触发结构,触发行程控制在3mm,触发力度设置为12N,适配车门、储物箱盖板这类部件的开合触发逻辑,不会因为行驶中的轻微振动出现误触发,也不会因为触发力度过大导致用户操作手感生涩。尾纤部分的线缆选用多股铜芯聚氯乙烯绝缘导线,单根线芯截面积为0.5mm²,完全满足小电流信号与低压供电的载流需求,线缆外护套选用耐温等级-40℃到105℃的材质,适配车内夏季暴晒、冬季低温的极端温度环境,线缆与挡板框架的连接位置做了应力释放结构,出线位置设计了15mm长的橡胶护弯,避免车辆行驶过程中线缆反复弯折出现线芯断裂的问题,护弯的弯折半径设置为8mm,符合车内布线的最小弯折半径要求,不会因为弯折过度导致线缆护套开裂。
实际装配过程中,该组件不需要复杂的工装辅助,操作人员只需要对准钣金开孔按压到位,听到卡扣卡合的声响即可完成固定,尾纤端采用标准的2.8mm插片式接线端子,可以直接和车内主线束的对应接插件对插,不需要额外做接线处理,能有效提升整车装配线的布线效率,减少人工接线带来的虚接、错接风险。结构设计上做了防呆处理,挡板框架的安装卡扣做了不对称设计,反向安装时无法卡入开孔,从根源上避免装配工人装反的问题;开关的触发端做了圆弧过渡,不会在长期触发过程中磨损对应的接触部件,延长组件的整体使用寿命;尾纤的出线方向做了侧向倾斜设计,倾斜角度为30°,适配车内布线的走线方向,避免线缆出现直角弯折导致的应力集中问题。
从实际使用场景来看,这类连接组件常被用于车门迎宾灯触发、手套箱照明开关、后备箱照明触发这类位置,相比传统的分体式开关加线束的组合,集成式的结构减少了零部件数量,降低了整车BOM成本,同时也减少了线路上的接插件节点,降低了线路接触不良的故障概率。建模过程中对各个配合面的公差做了合理设置,卡扣与钣金开孔的配合公差选用H7/h6的间隙配合,既保证安装顺畅,也不会出现安装后旷量过大的问题;开关内部的触片位置做了限位结构,保证每次触发时触片的接触位置一致,避免长期使用后出现接触偏移导致的接触电阻过大问题;尾纤与框架的嵌合位置做了密封槽设计,可以加装简易密封圈,适配车门这类可能存在进水风险的安装位置,达到IP54的防护等级,避免洗车、雨天渗水导致的线路短路问题。整个组件的外形没有尖锐棱角,所有边角都做了R1以上的圆角处理,避免装配过程中划伤操作人员,也不会在长期使用过程中磨破周边的线束护套,符合汽车零部件的设计安全规范。
