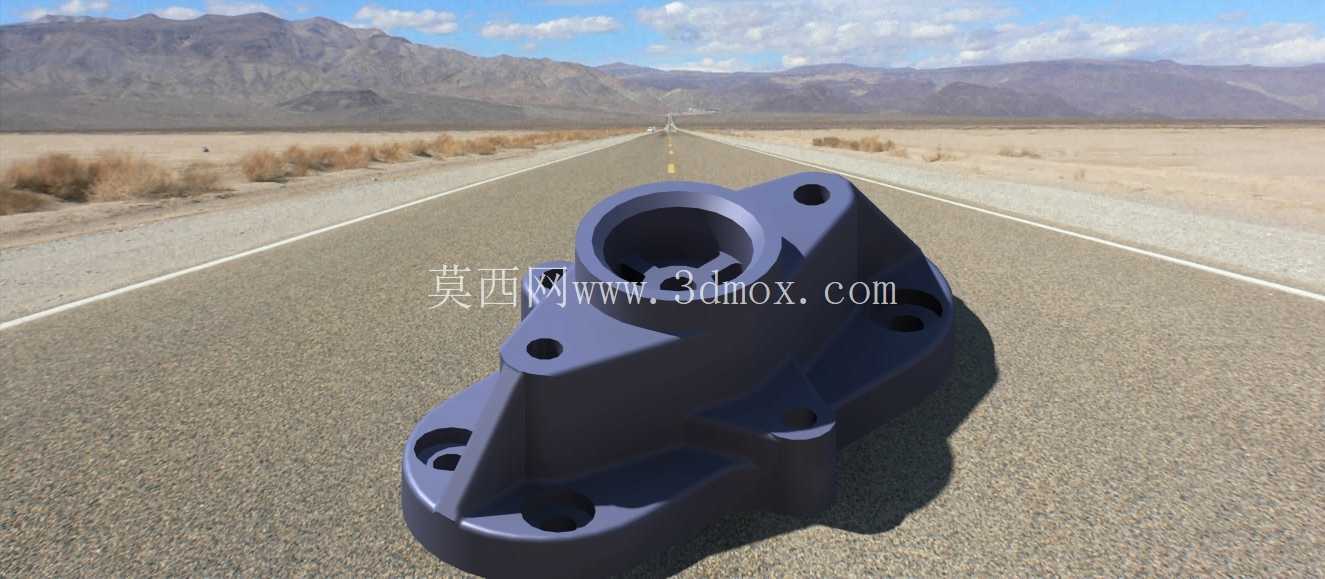

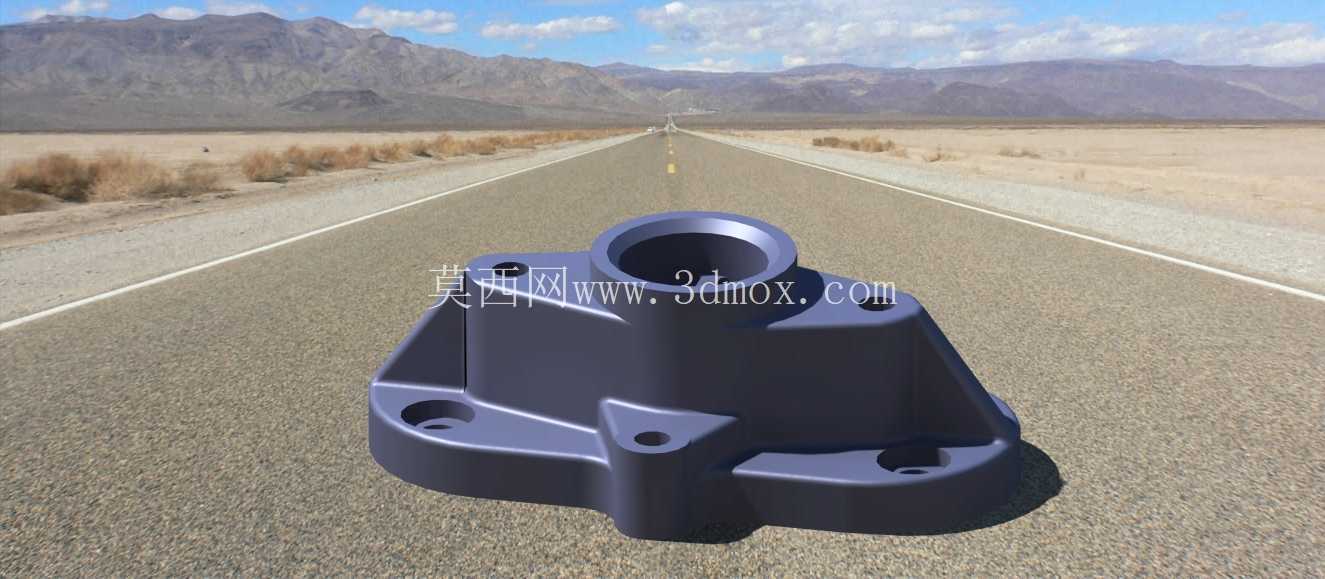

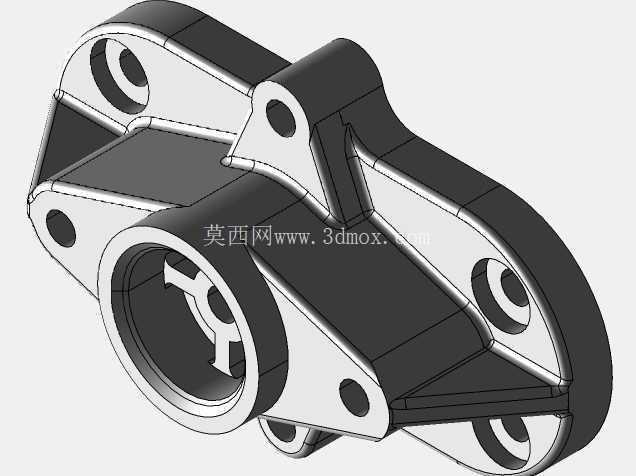

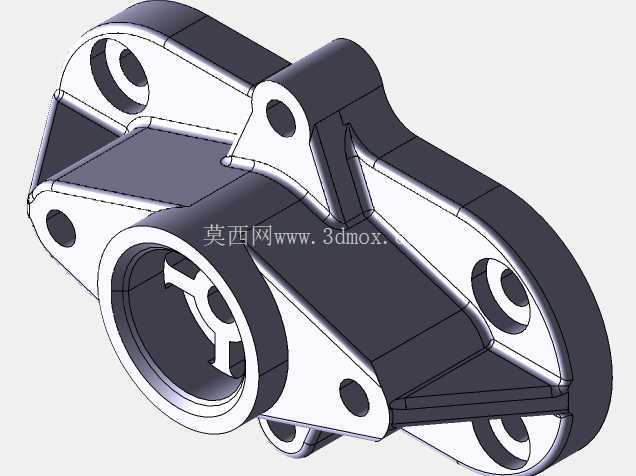

基座底部为非对称的多边形安装法兰,法兰面上分布了多个不同孔径的安装孔,孔位并非均匀圆周排布,而是根据实际安装面的受力点做了偏移设计,其中靠近腔体加强筋位置的两个安装孔做了沉头处理,用于穿入内六角螺栓实现沉头固定,避免螺栓头突出干涉周边部件,其余几个通孔为光孔设计,可适配不同规格的螺栓或者定位销,满足多方向的固定需求。零件侧壁设置了三道渐变厚度的加强筋,从中心筒体位置一直延伸到底部法兰的边角位置,筋条厚度从根部的8mm逐步过渡到端部的4mm,既能够保证筒体承受径向载荷时的结构刚度,避免中心孔在长期受力下出现变形失圆,也能减少压铸过程中壁厚不均导致的缩孔、冷隔缺陷,同时控制零件整体重量。该零件为采用压铸工艺成型的异形连接基座,主要应用在中小型动力传输、流体管路接驳以及小型设备机架的连接节点位置,在小型内燃机外围附件安装、液压阀组集成安装、工业小型执行器的固定场景中十分常见,能够同时承担载荷传递、部件定位、接口适配的多重作用。从结构设计来看,零件主体采用带加强筋的半封闭腔体结构,中心位置设置带同轴度公差要求的通孔,用于穿过传动轴或者流体管路,孔口位置做了倒角处理,既可以避免装配时刮伤配合件表面,也能在压装衬套或者密封件时起到导向作用。
在设计过程中,所有的转角位置都做了R2-R5的圆角过渡,没有尖锐的直角结构,一方面是适配压铸工艺的成型要求,减少应力集中导致的零件开裂风险,另一方面也能避免装配过程中划伤操作人员。零件的安装边界需要重点关注,底部法兰的最大轮廓尺寸适配常见的100mm见方的安装平面,中心孔的轴线与安装底面的垂直度公差控制在0.05mm以内,能够保证配合件安装后的同轴度要求,筒体上端面距离安装底面的高度尺寸控制在60mm左右,不会占用过多的垂向安装空间,适合在布局紧凑的设备内部使用。
从实际使用场景来看,这类基座如果应用在小型内燃机的附件安装位置,中心孔可以穿过凸轮轴位置传感器的线束或者机油管路,侧面的安装位可以固定传感器支架或者油管接头,底部法兰直接固定在发动机缸体的预制安装面上,加强筋结构可以抵御发动机运行过程中的振动载荷,避免长期振动导致螺栓松动或者基座断裂。如果应用在气动阀组的集成安装场景,中心孔可以作为压缩空气的主通气道,侧壁的凸台位置可以加工出旁通气孔连接不同的控制气路,底部法兰直接固定在阀岛的安装基板上,压铸成型的致密基体能够承受0.8MPa以内的气压而不出现泄漏。
设计时还考虑了压铸生产的脱模需求,所有沿脱模方向的侧壁都做了1°的拔模斜度,安装孔的位置也预留了后续机加工的余量,压铸成型后只需要对中心孔和安装面做少量精加工即可达到装配精度要求,能够有效降低批量生产的加工成本。零件的非对称外形并非随意设计,而是根据实际安装空间的避让需求做的优化,其中一侧的凸耳结构延伸长度更长,是为了避让安装面下方的凸起结构,另一侧的缺口位置则是为了给相邻部件的管路留出走线空间,避免装配时出现干涉。在受力层面,通过有限元受力分析验证,当中心筒体承受1000N的径向载荷时,最大应力出现在加强筋与筒体的连接位置,应力值远低于压铸铝合金的屈服强度,能够满足长期静载荷以及交变振动载荷下的使用要求,不会出现塑性变形。
