带多安装位铰接支撑压铸结构件

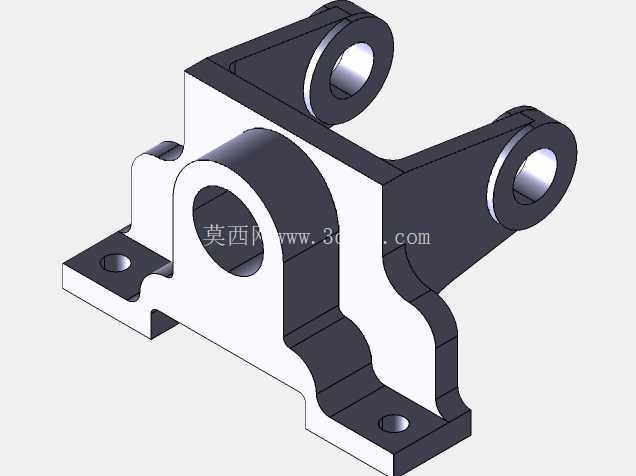

　　该结构件属于压铸成型的铰接类支撑零部件，主要应用在需要实现多自由度铰接定位、同时承担静态支撑与动态载荷传递的工业设备场景中，常见于小型动力传输机构、自动化生产线的执行端连接部位、轻工设备的联动摆臂组件等位置，作为两个相对运动部件之间的中间连接载体，既要保证自身结构强度满足交变载荷下的长期使用需求，也要通过预设的安装位实现与周边零件的精准配合，避免运动过程中出现卡滞、偏移或者应力集中断裂的问题。从结构设计逻辑来看，该零件采用对称式布局思路，主体通过中间的筒状轴套结构作为核心承载基准，轴套内部为光孔设计，可适配对应直径的铰接销轴，销轴与轴套之间可根据使用场景选择加装衬套来降低磨损，延长零件的更换周期。

　　轴套一侧延伸出带两个安装孔的平板连接翼，两个安装孔的孔位同轴度、与轴套中心的位置度公差需要严格控制，该翼板主要用于和固定端的基座平面贴合安装，通过螺栓穿过安装孔实现零件的固定定位，翼板与轴套衔接位置做了渐变式的加强筋过渡，避免直角衔接处出现应力集中，在承受侧向载荷时不会从衔接根部发生断裂。轴套另一侧向下延伸出两个平行的铰接耳板，每个耳板上都加工有同轴的铰接孔，两个耳板的间距根据配套的摆臂厚度预留了足够的安装间隙，铰接孔的轴线与上方轴套的轴线保持空间垂直，可实现两个垂直方向的转动自由度，满足多方向摆动的传动需求。

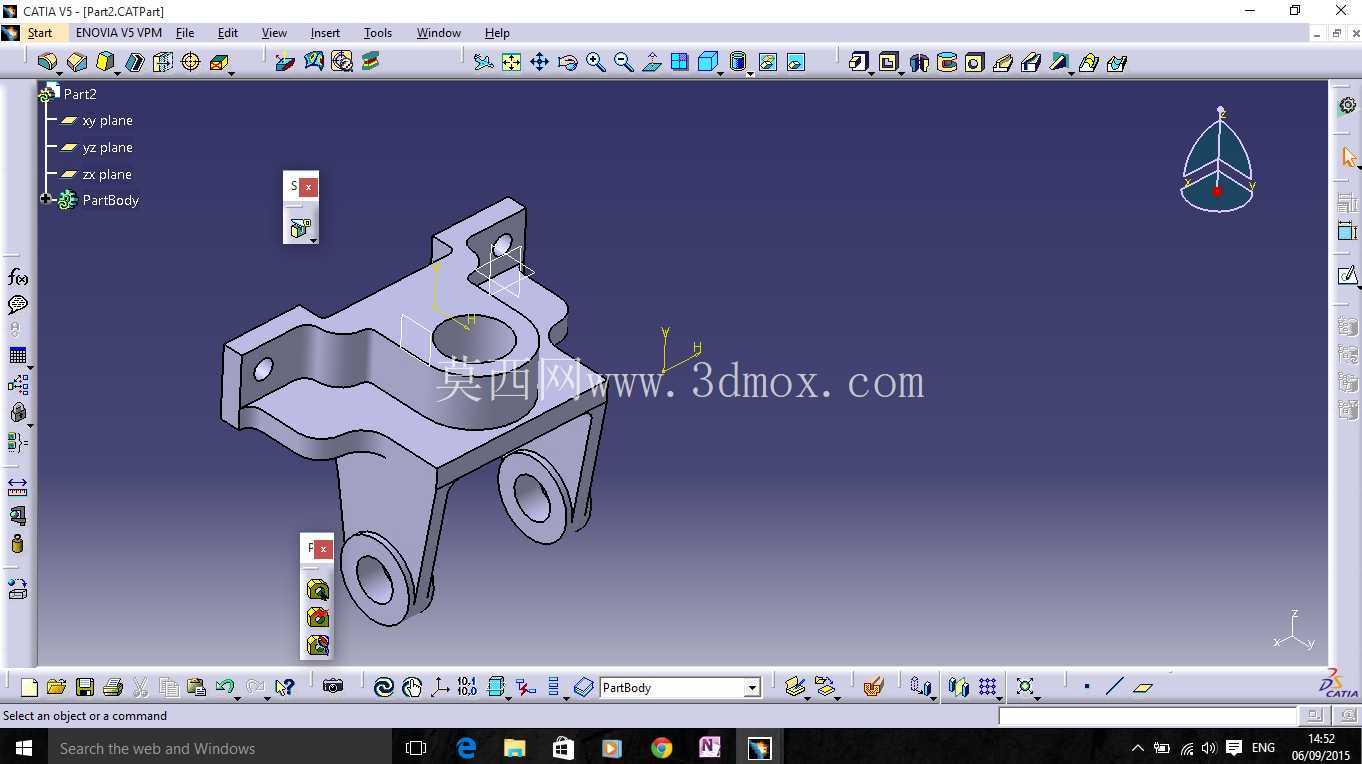

　　整个零件的建模过程充分运用了几何特征镜像的设计思路，在完成单侧耳板、单侧安装翼的基础特征搭建后，以过轴套中心的基准平面为对称面完成镜像操作，既保证了对称位置的尺寸一致性，减少了重复建模的工作量，也能从设计源头避免对称特征出现尺寸偏差，降低后续模具加工、零件压铸成型时的误差累积。从安装边界来看，零件的整体外轮廓尺寸适配小型机构的安装空间，上方安装翼的平面度公差控制在合理范围内，保证安装后与基座的贴合度，不会出现安装翘曲导致的螺栓受力不均；下方两个铰接耳板的外侧平面、内侧平面的平行度需要满足装配要求，铰接孔的孔径公差按照间隙配合的标准设计，保证配套销轴可以顺利穿入，同时不会因为间隙过大导致运动过程中出现晃动。零件的壁厚设计遵循压铸工艺的成型要求，整体壁厚保持均匀，在轴套、耳板、安装翼的衔接位置做了壁厚过渡处理，避免压铸过程中出现缩孔、冷隔等成型缺陷，同时也能保证零件在受力时的应力分布均匀，不会因为局部壁厚突变导致强度下降。在实际使用过程中，该零件承担的载荷主要来自下方铰接耳板连接的摆臂传递的拉力、压力以及摆动过程中的交变冲击力，因此在结构设计时除了通过加强筋提升衔接位置的强度，也对各个安装孔的边缘做了倒角处理，既可以去除加工毛刺，也能避免螺栓、销轴安装时出现孔口刮伤，同时分散孔口位置的集中应力。

　　对于三维建模从业者而言，这类零件的建模重点在于基准的选择，需要优先确定核心轴套的中心轴线作为全局设计基准，再以此为基础推导各个安装面、铰接孔的位置尺寸，合理运用镜像、阵列等几何特征工具提升建模效率，同时要兼顾压铸工艺的成型要求，避免出现无法脱模、壁厚不均的设计问题；对于结构选型的工程人员来说，选用这类支撑铰接件时，需要重点核对各个安装孔的中心距、轴套与铰接孔的轴线相对位置、整体安装空间的边界尺寸，确认与自身设计的机构运动行程不发生干涉，同时根据实际承载需求核对零件的材质、壁厚是否满足载荷要求，必要时可以通过调整加强筋的厚度、铰接孔的孔径来适配不同的使用场景。
