十字轴式万向节传动机构三维结构

在各类需要跨角度传递旋转动力的机械系统中，万向节是解决两轴存在轴线夹角、安装错位时扭矩传递的核心部件，这套三维结构完整还原了十字轴式万向节的装配关系与运动逻辑，可直接用于传动系统的运动仿真、干涉校验以及配套部件的选型匹配。

从实际应用场景来看，这类万向节广泛覆盖工业传动、车辆底盘、农机设备、机床进给机构等多个领域：在汽车传动系统中，它用于连接变速箱输出轴与驱动桥输入轴，补偿车辆行驶过程中悬架跳动带来的轴线角度变化；在工业流水线的动力传输段，它可以适配安装时存在的同轴度误差，避免刚性连接带来的轴承额外载荷、轴系疲劳断裂问题；在小型机床的进给传动链中，它能连接伺服电机与丝杠，抵消安装座加工误差带来的别劲问题，提升传动平顺性。

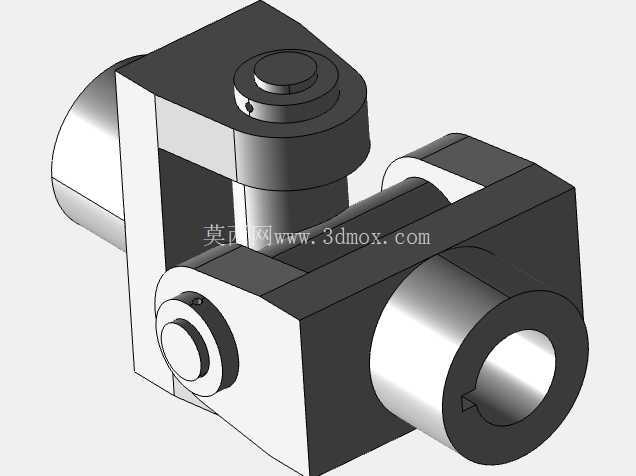

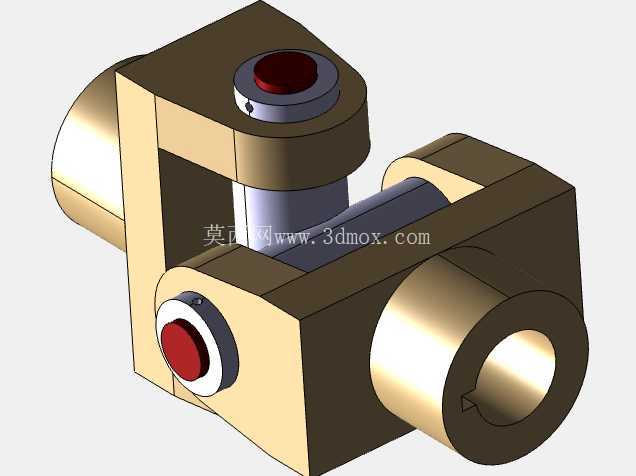

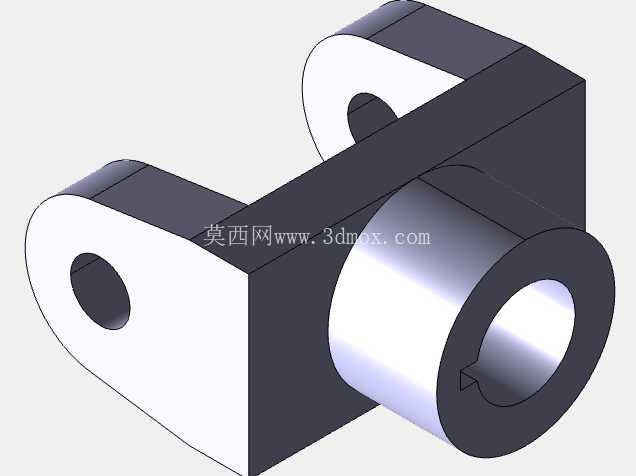

这套模型的结构设计完全遵循实际工程应用的装配逻辑：两端为带键槽的轴套结构，可通过平键与外接传动轴实现周向固定，轴套端部的法兰叉耳通过十字轴实现铰接，十字轴的四个轴颈分别嵌入两个叉耳的安装孔内，配合轴套、挡圈实现轴向定位，保证两个旋转轴可以在一定角度范围内相对摆动的同时，持续传递旋转扭矩。设计过程中充分考虑了运动间隙的预留：十字轴轴颈与叉耳孔之间保留了合理的转动配合间隙，避免角度摆动时出现卡滞，同时轴端的挡圈槽位置经过尺寸校核，保证挡圈安装后不会与叉耳端面发生运动干涉。

从安装边界来看，两端轴套的内孔直径、键槽尺寸均按照通用传动轴径的标准系列设计，叉耳的摆动角度范围覆盖了常用的±15°工作区间，可满足绝大多数非同轴传动的安装需求；整体外形的最大回转半径经过校核，安装时不会与周边的机架、护罩等部件发生碰撞，十字轴的中心位于两轴轴线的交点位置，保证运动过程中传动比的波动控制在合理范围内，避免单万向节传动带来的转速波动问题，实际选型时如果需要等速传动，也可基于这套单节结构扩展为双万向节组合结构，通过中间轴的相位匹配实现等速输出。

建模过程中完整还原了每个零件的细节特征：轴套外圆的倒角、叉耳根部的过渡圆角、十字轴轴颈的润滑油槽预留位置、挡圈安装槽的尺寸精度都按照实际加工要求进行绘制，可直接用于生成工程图纸指导加工，也可导入运动仿真模块，添加转动副、驱动约束后模拟不同夹角下的扭矩传递过程，校验不同转速下的运动干涉情况、载荷分布情况，为后续的有限元强度分析、疲劳寿命计算提供准确的几何模型基础。对于结构设计从业者来说，这套模型可以直接作为传动系统设计的通用部件调用，省去从零开始建模的时间，同时其装配逻辑完全符合实际工程规范，不会出现原理性的结构错误，可有效提升设计效率，避免因结构建模错误导致的后续加工、装配问题。
