90度双法兰连接直角弯管接头结构

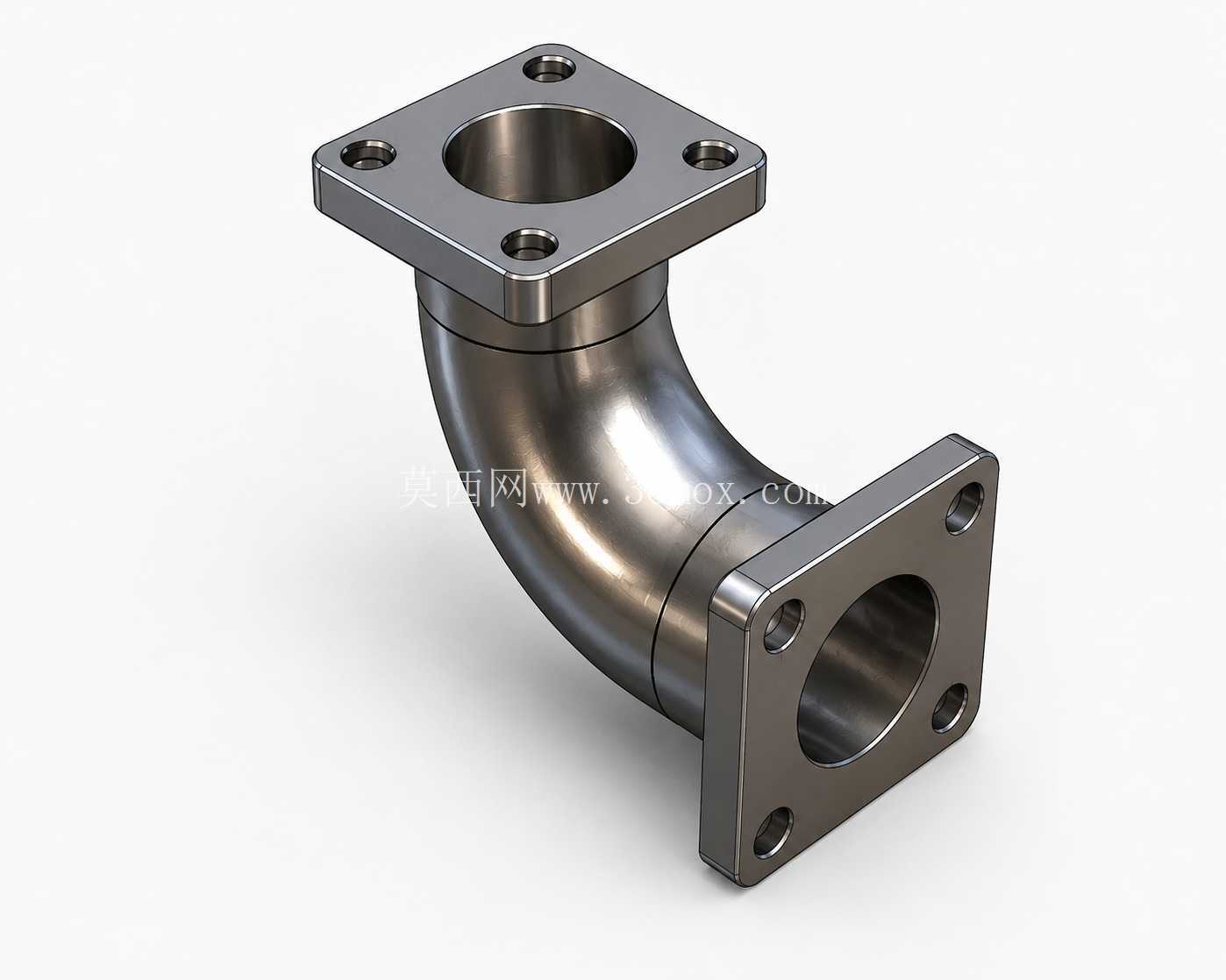

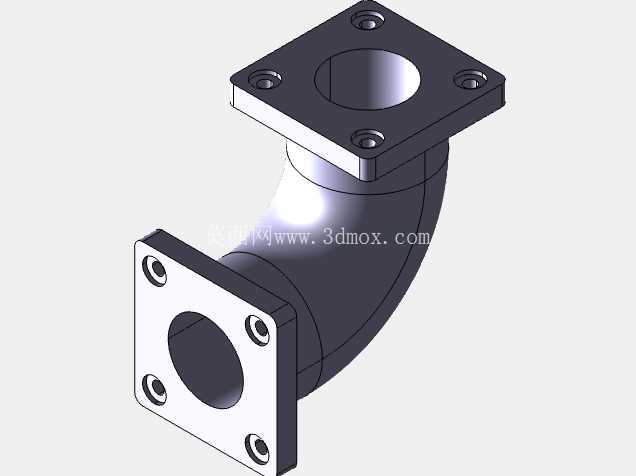

　　在工业流体输送管网的布设过程中，管路走向的直角转向是极为常见的布设需求，尤其是在设备端接口与管路走向存在垂直错位的场景下，带法兰连接结构的90度弯管组件是兼顾连接可靠性与密封性能的核心管路部件。这款双法兰90度弯管的设计，完全围绕工业现场管路对接的实际需求展开，两端均采用标准方形法兰结构，每个法兰端面均匀布置4个安装通孔，孔位的中心距、孔径尺寸均匹配常规工业管路的法兰连接标准，安装时只需将两端法兰分别与对应设备接口、管路端法兰对齐，穿入配套螺栓完成紧固即可，无需额外加工过渡接头，能够大幅缩短现场管路装配的作业周期。

　　从结构功能层面来看，弯管的流道部分采用等径圆弧过渡设计，曲率半径经过流体力学层面的校核，完全避免了直角硬转折带来的流道突变问题，流体在经过弯管段时能够保持平滑的流动状态，有效降低局部流阻损失，减少流体在转向位置产生的紊流、振动以及冲蚀磨损问题，这一设计对于长期输送带微小固体颗粒的流体介质、或是对管路压力损失有严格控制要求的工艺系统尤为重要。在设计思路的落地过程中，首先需要明确两端法兰的安装边界：两个法兰的端面分别处于相互垂直的两个空间平面上，法兰背面与弯管段的衔接位置做了平滑的圆角过渡，避免应力集中问题，在管路承受内压、或是设备运行带来的管路振动载荷时，衔接位置不会出现应力突变导致的开裂失效。

　　法兰的密封面采用平面加工设计，能够适配常规的非金属平垫片、金属缠绕垫片等多种密封元件，满足不同压力等级、不同介质特性的管路密封需求，无论是常规的给排水、压缩空气管路，还是有一定温度压力要求的工艺流体输送管路，都能通过匹配对应密封件实现可靠密封。从实际应用场景来看，这类弯管组件广泛覆盖电力、化工、通用机械制造等多个领域的管路系统：在发电厂的辅助工艺管路中，可用于冷却水系统、压缩空气系统的管路转向连接；在机械加工设备的冷却润滑管路布设中，可直接连接设备本体的油路、水路接口与外部输送管路；在流体输送管网的干线与支线转向位置，也可作为标准连接件快速完成管路组装。

　　建模过程中对弯管的壁厚做了等强度设计，弯管段的壁厚与法兰衔接位置的厚度经过结构强度校核，能够承受对应公称压力下的长期内压载荷，同时法兰的厚度尺寸也满足螺栓紧固时的刚度要求，不会在螺栓预紧力作用下出现法兰变形导致的密封面泄漏问题。安装尺寸的设计上，充分考虑了现场安装的操作空间，法兰上的安装孔采用通孔设计，螺栓可从任意一侧穿入，适配不同方向的安装作业需求，弯管的整体轴向尺寸、两个法兰的相对位置公差控制在合理范围内，能够避免现场安装时出现法兰孔位错位、对接间隙不均的问题，降低现场安装的调整难度。不同于焊接式的直角弯头，这种法兰连接的弯管组件具备可拆卸特性，后续管路系统维护、部件更换时，只需拆卸两端法兰螺栓即可完成拆换，无需对管路进行切割、焊接作业，大幅降低后期运维的成本与作业难度，尤其适合不允许现场动火作业的防爆厂区、洁净车间等特殊应用场景。流道内壁的设计保持了较高的光洁度要求，能够减少流体介质在管壁的残留，对于输送洁净介质、或是易结垢的流体介质，能够降低管路堵塞、结垢的概率，延长管路系统的维护周期。
