J型弯管结构夹持固定构件

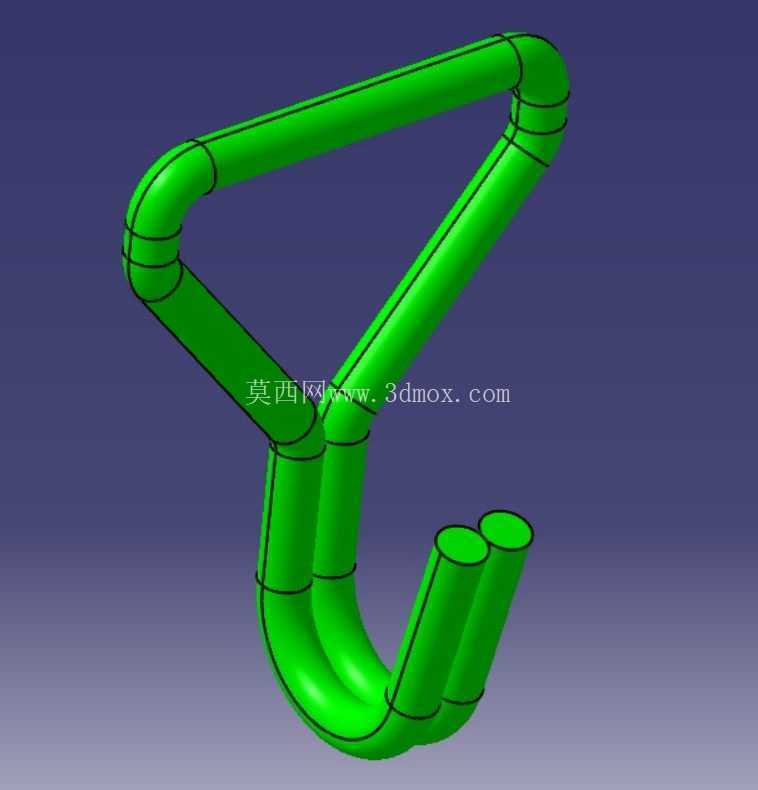

这类J型弯管结构的夹持构件，在轻工装配、物料临时挂装、小型工装定位场景里的应用频次不低，很多车间工位的旁侧工装架、物料周转车的侧边挂点，都会用到同构型的构件来挂载工具、线束或者轻型管路。和常规的直板挂钩不同，这种双管并行弯转的结构，在受力时的形变冗余度更高，不会因为单点受载就出现根部应力集中断裂的问题，双管并行的结构相当于给受力路径做了冗余备份，哪怕其中一根管体出现轻微形变，另一根也能维持整体的夹持挂载能力。

从实际使用的功能来看，这类构件既可以作为独立的挂装件使用，也可以作为压铸模具里的抽芯辅助定位构件，在小型铝合金压铸件的生产工序里，这种弯管构型的嵌件，能直接作为压铸件的内置加强挂点，省去后续二次装配挂耳的工序。设计的时候首先要考虑弯管的弯折半径，所有弯折位置的内R角不能小于管体外径的1.5倍，不然压铸充型的时候，弯折位置的金属流会出现紊流，导致成型后的构件内部出现缩孔，直接影响整体的结构强度。双管并行的间距要控制在管体外径的0.8倍左右，间距太小的话，压铸时两管之间的模具钢料位太薄，容易出现模具崩损；间距太大的话，整体结构的占用空间会超出安装边界，没法适配标准的工位挂装孔位。

安装边界上，构件底部的两个平行管端是作为安装固定端使用的，安装时可以直接插入对应的安装基座孔位，通过过盈配合或者侧面顶丝锁紧，不需要额外做焊接固定，拆装维护的效率更高。管端的端面要做平切处理，不能有飞边毛刺，不然插入安装孔的时候会出现卡滞，没法装配到位。整体的弯折路径要做顺滑过渡，不能出现折线拐点，不然挂载重物的时候，拐点位置会出现应力集中，长期受载容易出现断裂。从受力特性来看，构件上部的弯勾位置是主要的受载接触区，这个位置的管体外壁要做适当的壁厚加厚处理，比直管段的壁厚厚0.5mm左右，避免长期和被挂载物件摩擦出现管壁磨穿的问题。

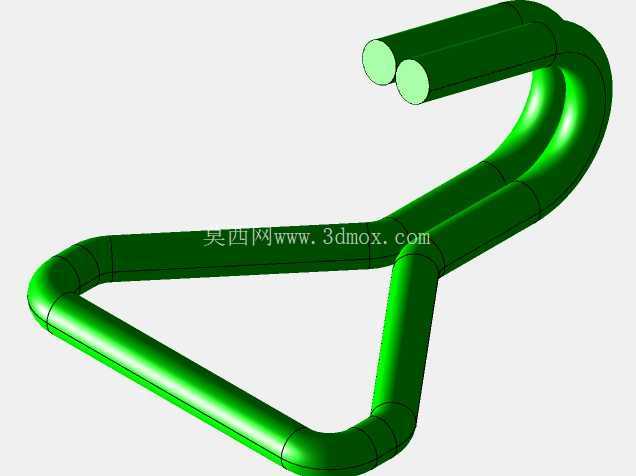

在三维建模的时候，要优先用扫掠命令来生成整体的管体结构，先绘制好三维空间的中心路径线，确保所有弯折位置的曲率连续，再以管体外径和壁厚做截面轮廓扫掠，双管的路径线要保持平行度公差在0.1mm以内，不然生成的实体在装配的时候会出现错位。建模过程中要注意所有弯折位置的壁厚均匀性，不能出现扫掠后局部壁厚过薄的问题，要提前对中心路径线的弯折段做曲率检查，避免出现曲率突变导致的壁厚不均。另外，构件的所有外边缘都要做R0.3mm的圆角处理，去除锐边，避免装配和使用过程中划伤操作人员，也能减少压铸成型后的飞边打磨工作量。

实际选型的时候，要根据挂载的载荷大小调整管体的外径和壁厚，常规工位挂装3kg以内的工具时，选用外径8mm、壁厚1.5mm的管体参数就足够满足强度要求；如果是作为模具内置嵌件使用，要根据压铸件的整体尺寸调整管体参数，确保嵌件和压铸基体的结合力足够，不会出现受载后嵌件脱出的问题。安装的时候要注意，两个固定端的插入深度不能小于管体外径的2倍，不然固定强度不足，挂载重物时容易出现构件脱出的情况。
