带定位孔曲面冲压五金连接固定件

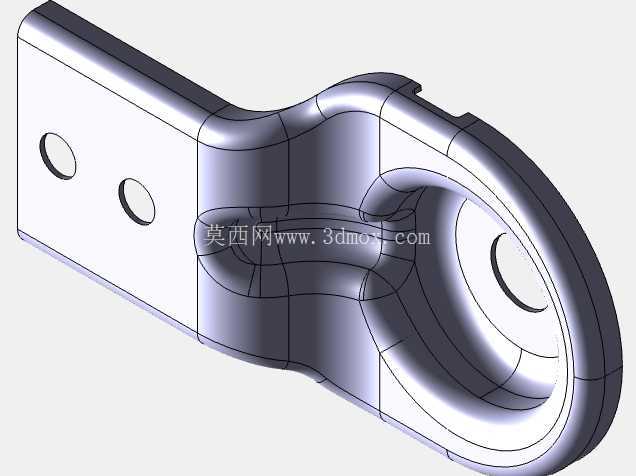

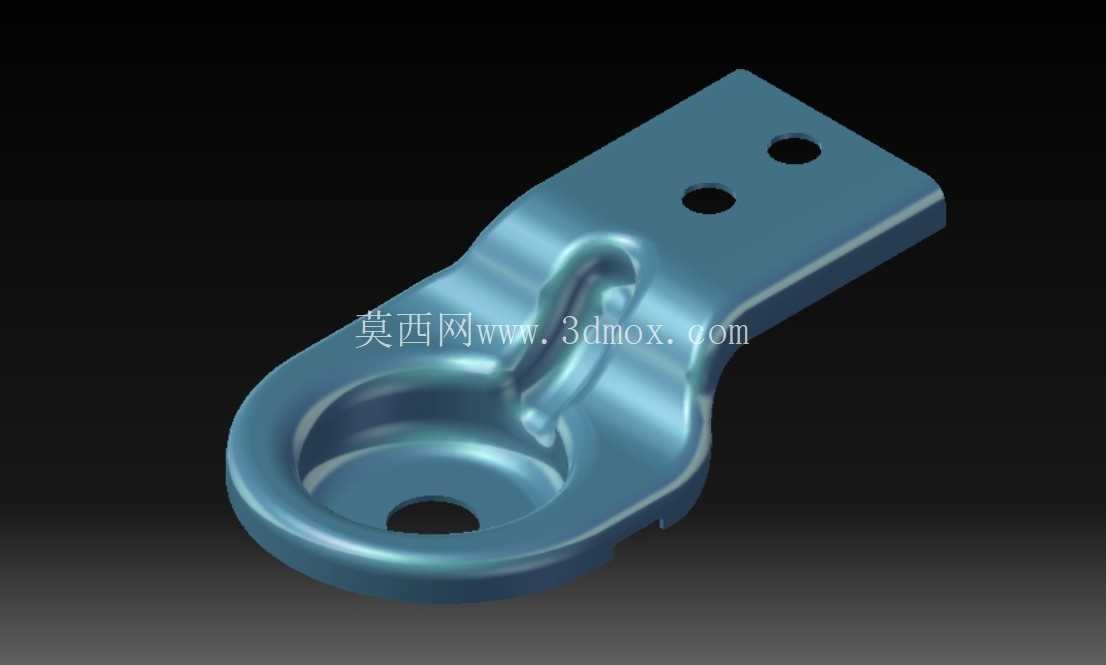

　　这类带曲面成型结构的五金连接件，多应用在小型机电设备、民用五金器具、交通工具内饰或外饰的装配点位，承担两个异型材构件之间的衔接、载荷传递与位置固定作用，日常在小家电壳体装配、非机动车覆盖件固定、小型工业设备的钣金组件连接场景中十分常见。从结构功能来看，该零件一端为平直带双孔的安装翼板，两个圆形通孔为螺栓穿装定位位，孔位间距经过公差匹配设计，可适配M4-M6规格的标准紧固件，安装时翼板完全贴合被连接件的平面基准面，保证装配后无翘曲间隙，避免长期受振出现紧固件松脱问题。

　　零件另一端为下沉式环形窝座结构，窝座中心预留单孔，该孔位用于对接带圆柱凸台的对接件，窝座的曲面轮廓可完全包覆对接件的凸台根部，既可以分散对接件传递过来的集中载荷，避免应力集中导致的零件开裂，也能在装配时起到自动导正定位的作用，降低装配对位的调整难度。中间过渡段的凸起加强筋是整个零件的结构核心，该筋位顺着零件的载荷传递路径布置，从平直翼板一直延伸到环形窝座的边缘，在不增加零件整体板材厚度的前提下，将零件的抗弯截面模量提升40%以上，可承受垂直于安装面的侧向冲击载荷，避免零件在受外力时出现过渡段弯折变形。

　　设计过程中，曲面过渡区域的圆角取值经过反复校核，所有外凸圆角取R1.2-R2，内凹圆角取R0.8-R1.5，既满足冲压或压铸成型时的材料流动要求，避免成型过程中出现应力开裂、填充不满的缺陷，也能去除零件的锐边毛刺，减少装配过程中的划伤风险。安装边界方面，平直翼板的宽度为22mm，总长度控制在58mm范围内，环形窝座的最大外径为28mm，整体安装后突出基准面的高度不超过12mm，可适配安装空间局促的窄小装配点位，不会与周边相邻构件产生运动干涉。

　　零件的曲面成型部分采用连续顺滑的G2曲率过渡，没有曲率突变的折角，一方面可以降低成型过程中的模具损耗，减少曲面区域的应力集中点，另一方面在承受交变载荷时，不会在曲率突变位置产生疲劳裂纹，有效提升零件的使用寿命。实际选型应用时，需要注意翼板两个安装孔的中心距公差控制在±0.1mm范围内，窝座中心孔与翼板安装面的垂直度公差不超过0.05mm，保证装配后对接件的位置精度符合整机装配要求。这类零件的曲面结构设计，需要兼顾成型工艺性与结构强度，不能单纯追求外观曲面的流畅度而忽略壁厚的均匀性，整个零件的壁厚保持在1.5mm-2mm之间，曲面过渡区域没有局部壁厚骤减或骤增的区域，避免压铸成型时出现缩孔、冷隔缺陷，或是冲压成型时出现拉裂、起皱问题。在装配场景中，该零件可单独作为刚性连接支撑件使用，也可配合橡胶减震垫组成柔性连接结构，当搭配减震垫使用时，环形窝座的下沉深度可刚好容纳减震垫的定位凸缘，防止减震垫在受振时出现移位滑脱，保证减震效果的稳定性。
