四柱式汽车维修举升承载设备结构设计

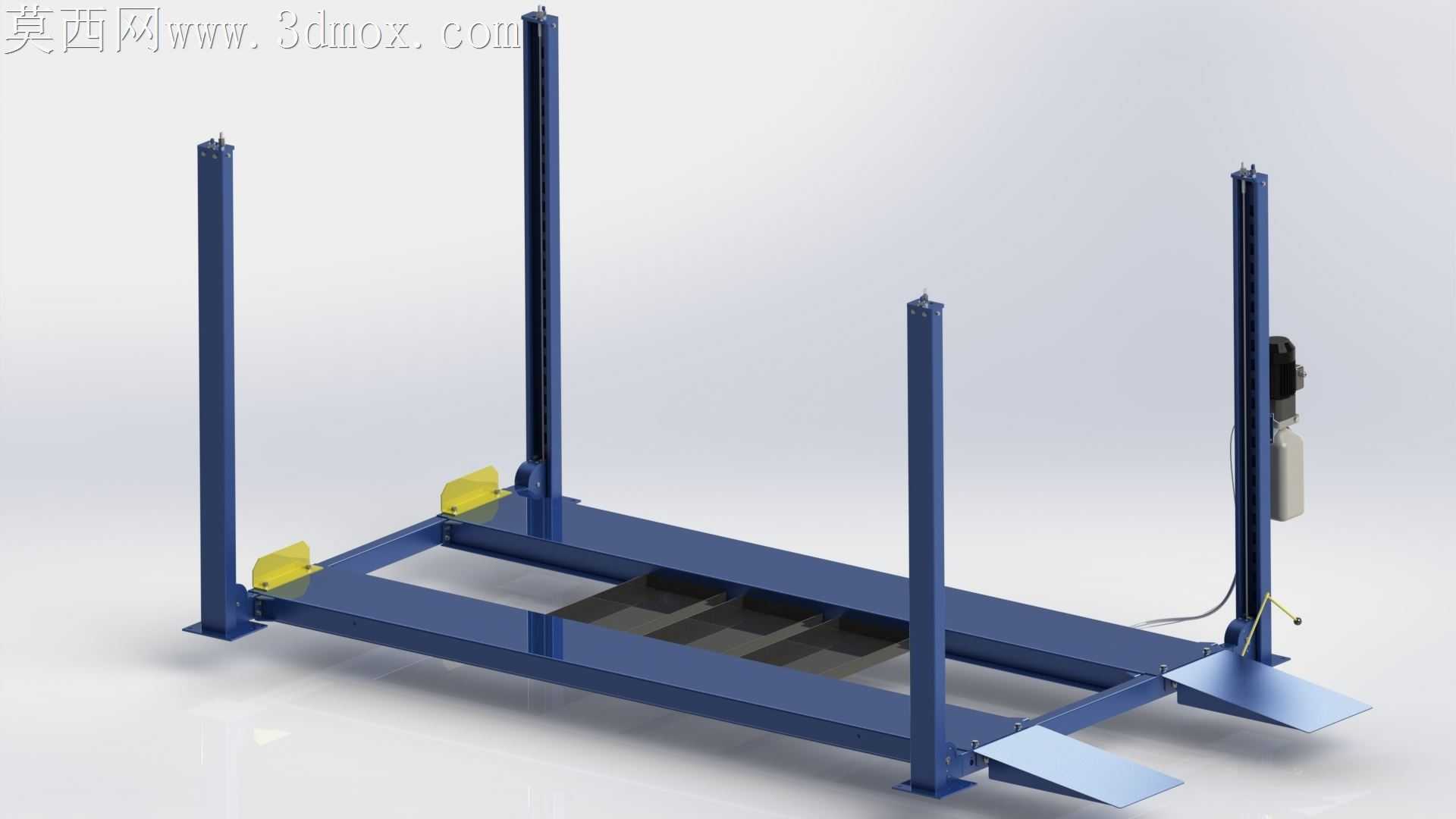

汽修门店日常维保作业里，单柱、双柱举升机常出现侧倾隐患、长时停放滑移的问题，这款四柱举升结构从承载稳定性出发做了针对性的结构适配。四根立柱采用等壁厚矩形截面型材，摒弃了传统圆管立柱抗扭不足的缺陷，立柱与底部地脚的连接位做了外翻式加强筋，避免频繁举升作业中焊缝受交变应力开裂。台板边缘的挡块没有采用常见的焊接固定方式，而是做了可滑移的卡槽式设计，能适配不同轴距的乘用车辆，挡块表面包覆的防滑胶层预留了3mm压缩量，举升时轮胎压入后不会出现硬接触硌伤胎壁的情况。液压驱动单元侧置在单根立柱旁，没有占用台板下方的作业空间，维修人员在台板下方做底盘检修、四轮定位调整时，不会有管线剐蹭、磕碰头部的问题。台板表面做了间隔150mm的防滑压纹，没有采用整面铺焊防滑网的方案，既减少了焊后变形的校形工作量，也能避免泥沙、油污积存在网孔里难以清理。立柱上的锁止齿位做了等距25mm的排布，举升过程中可以随时落锁，不会出现滑坠风险，锁止拨杆的操作位设在立柱外侧1.2m高度处，作业人员站在地面就能完成锁止、解锁操作，不需要探身到台板下方操作。台板与立柱的滑动配合面预留了0.8mm的单边间隙，配合内嵌的自润滑尼龙滑块，长期使用不会出现金属硬磨的异响，也不需要频繁加注润滑脂，适配汽修门店多粉尘、多油污的作业环境。顶部的横梁连接位采用螺栓装配式连接，没有做整体焊接结构，运输时可以拆分成立柱、台板、横梁三个模块，进入门店后不需要大型吊装设备，两名维修人员就能完成组装，适配多数社区门店层高不足、进门宽度有限的场地条件。台板的承载面做了1:100的微小坡度，车辆开上台板后不会因为惯性前冲，配合前端的限位挡块，即使忘记拉手刹也不会出现溜车风险。液压管路沿立柱内侧的走线槽排布，所有接头都做了防渗漏的锥面密封，举升额定载荷时保压24小时的沉降量控制在5mm以内，满足长时驻车存放、四轮定位参数校准的工位需求，不会因为沉降量过大导致定位参数失准。
